Name: RSK gyors össze- és szétszerelés Serpentine Spring Grid tengelykapcsoló testreszabott féktárcsával
Rating: 5 (99 reviews)

Műszaki adatok

Ez egy egyszerű és költséghatékony tengelykapcsoló nagy nyomatékú alkalmazásokhoz

Az ütésállóság, a rezgéscsillapítás és a változó terhelésekhez való alkalmazkodóképesség fokozott védelmet nyújt a berendezés számára

A gyors telepítés és eltávolítás időt és erőfeszítést takarít meg

Ultra hosszú élettartam

Egyszerű szerkezet és könnyű karbantartás

Alacsony telepítési követelmények és sokféle kivitel

A szerpentin rugós tengelykapcsolók beépítési pontossági követelménye alacsonyabb, mint az általános tengelykapcsolóké

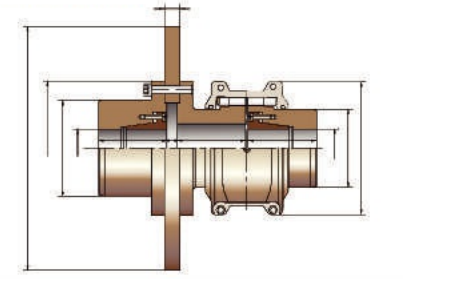

Modell	Névleges nyomaték/ Tn N. M	Fékezőnyomaték Tn N.m	Engedélyezett sebesség/ N fordulat/perc	Maximális tengelyfurat/ d1 mm	Maximális tengelyfurat d mm	Axiális hossz L mm	Hosszúság között L1 mm	Féktálca külső méretei DD mm	Féktálca szélessége LL mm	D mm	D2 mm	Tér C mm	Tér E mm	Súly (nincs lyuk, nincs lemez) kg	Töltés kg
6080T	2050	680	3160	55	95	95	315	30	190	122	3	220	30.4	0.172
6090T	3730	1240	3060	70	70	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	85	85	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	100	100	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	110	110	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	120	145	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	130	160	190	170	630	30	384	268	6	20	262.3	1.135

6150T	39800	13200	1300	190	180	200	210	1000	30	450	295	6	15	335.6	1.952
6160T	55900	18600	1150	210	200	215	220	1000	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	230	230	230	240	1200	30	570	395	6	20	660.2	3.496
6180T	103000	34300	920	270	260	270	260	1200	30	630	430	6	20	910.5	3.768
6190T	137000	45600	890	310	300	290	265	1400	30	680	508	6	20	1128	4.4

6200T	186000	62000	780	350	340	320	265	1400	30	760	530	6	20	1527	5.63
6210T	249000	83000	820	370	360	350	320	1600	30	850	580	13	20	2126	10.53
6220T	336000	112000	850	410	400	390	350	1600	30	930	590	13	20	2785	16.07
6230T	435000	145000	550	430	420	420	360	1800	30	1000	670	13	20	3584	24.06
6240 T	559000	186000	500	460	450	450	370	1800	30	1100	700	13	20	4735	33.82

Leírás

Ez egy egyszerű és költséghatékony tengelykapcsoló nagy nyomatékú alkalmazásokhoz.

A Jiangsu RSK szerpentinrugós rácsos tengelykapcsoló egyesíti a fogaskerekes tengelykapcsolók nagy nyomatékkapacitását a rugalmas tengelykapcsolók rugalmasságával, így egyszerűbb és ideálisabb megoldás a közepes és nehéz tengelykapcsolók között. Gyorsan szétszerelhető kialakítása teljesen kiküszöböli a beszerelési és eltávolítási nehézségeket, így gazdaságosabb és megbízhatóbb kapcsolási megoldást kínál.

Az ütésállóság, a rezgéscsillapítás és a változó terhelésekhez való alkalmazkodóképesség fokozott védelmet nyújt a berendezés számára.

Az RSK szerpentin rugós tengelykapcsoló fogfelületei több ívelt felületből állnak, amelyek lehetővé teszik, hogy az érintkezési felület a terhelés változásának megfelelően változzon. Ez a kialakítás lehetővé teszi, hogy a tengelykapcsoló jobban ellenálljon a terhelési hatásoknak és a változó terheléseknek, nagyobb biztonságot biztosítva indításkor vagy egyenetlen terhelési körülmények között. Ezenkívül a rugó rugalmas átvitele jelentős mennyiségű rezgési erőt nyel el. Csillapító hatása több mint 36%-kal csökkenti az ütközési rezgéseket, így igazi lökés- és rezgésszűrő az erőátviteli rendszerek számára.

A gyors telepítés és eltávolítás időt és erőfeszítést takarít meg.

Az RSK egy vadonatúj, gyorsan szétszerelhető tengelykapcsolót fejlesztett ki a tengelykapcsolók beszerelésének és szétszerelésének nehézségeinek és hatékonyságának megoldására. Kúpos felületű interfészt alkalmaz, és több nagy szilárdságú csavart használ a homlokfelületen az erő kifejtésére, így tágulási és csatlakozási hatást is elér. Ez a kialakítás lehetővé teszi a szabad illeszkedést a telepítés során, miközben az interferencia-illesztés teljesítményét biztosítja, így az idő több mint 70%-át takaríthatja meg a hagyományos interferencia-illesztésű termékekhez képest.

Ultra hosszú élettartam.

A kúpos rugó nagy szilárdságú ötvözött acélból készül, és szigorú hőkezelési folyamaton esik át a kiváló merevség és rugalmasság elérése érdekében. A rugófelületet precíziós homokfúvással kezelik, hogy összenyomják a felületi réteg molekuláris szerkezetét, ami fokozott kopásállóságot és hosszabb élettartamot eredményez.

Egyszerű szerkezet és könnyű karbantartás.

Alacsony telepítési követelmények és sokféle kivitel.

A szerpentinrugós tengelykapcsolók beépítési pontossági követelménye alacsonyabb, mint az általános tengelykapcsolóké. A rugó szabadon lenghet a féltengelykapcsoló hüvely foghornyaiban, ami jelentős radiális, szög- és tengelyirányú eltéréseket tesz lehetővé a két tengely között. Mindaddig, amíg ezek az eltérések egy bizonyos tartományon belül maradnak, nem befolyásolják az erőátviteli teljesítményt, nem okoznak zajt és nem veszélyeztetik az élettartamot.
