RSK-CPFC OEM nagy szilárdságú alumíniumötvözet pofa/pók rugalmas tengelycsatlakozók bilincs típusa motoros sebességváltóhoz

RSK-CPFC OEM nagy szilárdságú alumíniumötvözet pofa/pók rugalmas tengelycsatlakozók bilincs típusa motoros sebességváltóhoz

Kapcsolat
  • Műszaki adatok
  • Leírás
Műszaki adatok

>A fő test nagy szilárdságú alumíniumötvözetből készül

>Nulla holtjáték, alkalmas előre és hátra forgásra

> A kolloid poliuretánból készül, amely jó kopásállósággal rendelkezik

> Olajellenállás és elektromos szigetelés, a középső rugalmas test elnyeli a vibrációt

>Radiális, szög- és axiális eltérések kompenzálása

> Kivehető kialakítás az egyszerű telepítés érdekében

> Szorítócsavar meghúzási módja

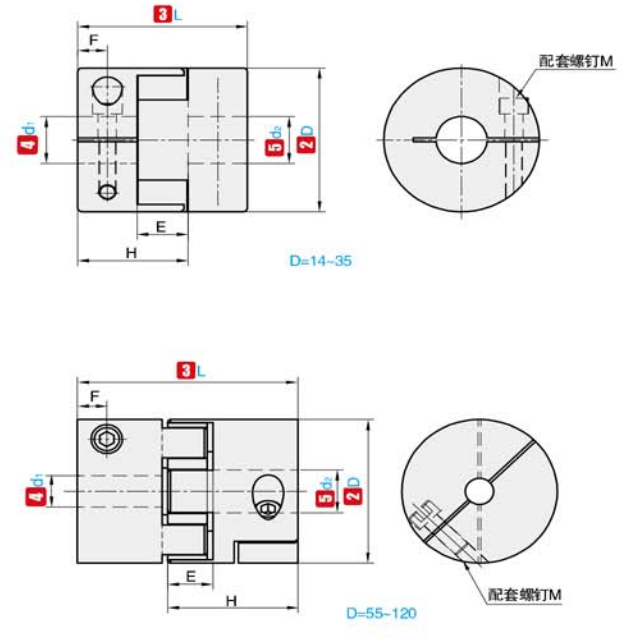

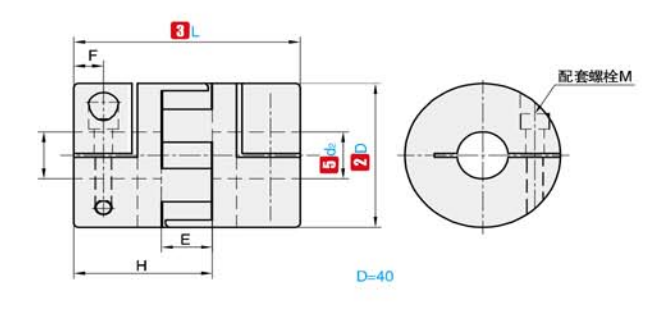

① NEM. ②D ③L

④d₁⑤d₂

(Opcionális hatókör)

E F H M Rögzítőcsavar nyomatéka (N·m)
RSK-CPFC 14 22

3 4 5 6 6.35

6.6 3.8 14.3 M2.5 0.8
20 25

3 4 5 6 6,35 7 8 9 9 525 10

8.6 4.6 16.8 M3 1.2
20 30 3 4 5 6 6,35 7 8 9 9 525 10 8.6 5.4 19.25 M3 1.2
25 30 4 5 6 7 8 9 9.525 10 11 12 11.6 4.6 20.82 M4 2.5
25 34 4 5 6 6,35 7 8 9 10 11 12 11.6 5.6 22.82 M4 2.5
30 35 5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 10.9 5.9 23 M4 2.5
30 40 5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 10.9 7 25.5 M4 2.5
35 50 5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20 11.5 6.5 32.1 M5 5
40 50 6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24 13.7 6.7 32.1 M5 5
40 55 6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24 13.7 7.2 34.5 M5 5
40 66 6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24 13.7 8.0 40.0 M5 5
55 49 10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32 16.1 6.5 32.0 M6 8
55 78 8 10 12  12,7 14 15 16 17 18 19 20 22 24 25 28 30 32 16.1 10.3 46.4 M6 8
65 90 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 16.7 11.9 53.5 M8 20
80 114 19 20 22 24 25 28 30 32 35 38 40 42 45 22.5 15.5 67.6 M8 20

① NEM. ②D ③L Névleges nyomaték Megengedett excentricitás Megengedett szögeltérés Megengedett axiális eltérés Megengedett fordulatszám Statikus megfordítási merevség Tehetetlenségi pillanat Súly
(N·m) (mm) (°) (mm) (rpm) (N·m/rad) (kg·m²) (g)
RSK-CPFC 14 22 1.1 0.02 1 0.60 19000 46 2,0 × 10⁻ 7 10
20 25 2.8 0.02 1 0.60 17000 55 1,0 × 10⁻ 6 15
20 30 2.8 0.02 1 0.60 17000 55 1,1 × 10⁻ 6 19
25 30 6 0.02 1 0.60 16000 65 5,2×10⁻ 6 33
25 34 6 0.02 1 0.60 16000 65 5,2×10⁻ 6 42
30 35 6.5 0.02 1 0.60 12000 72 6,2×10⁻ 6 50
30 40 6.5 0.02 1 0.60 12000 72 6,2×10⁻ 6 60
35 50 15 0.02 1 0.60 10000 200 8,1 × 10⁻ 6 45
40 50 32 0.02 1 0.80 10000 450 3,8×10⁻ 5 115
40 55 32 0.02 1 0.80 10000 500 3,8×10⁻ 5 127
40 66 32 0.02 1 0.80 10000 550 3,9 × 10⁻ 5 154
55 49 46 0.02 1 0.80 8000 1200 1,6 × 10⁻ 3 241
55 78 46 0.02 1 0.80 8000 1500 1,6 × 10⁻ 3 341
65 90 109 0.02 1 0.80 6000 2800 3,8×10⁻ 3 583
80 114 135 0.02 1 1.00 4600 3500 1,8×10⁻ 3 1000
