Wholesale Az RSK-CPL tartós membrántárcsás alumíniumötvözet tengelykapcsoló bilincs típusa kompenzálja a szög- és axiális eltéréseket

Otthon / Termékek / Szervo tengelykapcsolók / Membrán csatlakozók / Az RSK-CPL tartós membrántárcsás alumíniumötvözet tengelykapcsoló bilincs típusa kompenzálja a szög- és axiális eltéréseket
Az RSK-CPL tartós membrántárcsás alumíniumötvözet tengelykapcsoló bilincs típusa kompenzálja a szög- és axiális eltéréseket

Az RSK-CPL tartós membrántárcsás alumíniumötvözet tengelykapcsoló bilincs típusa kompenzálja a szög- és axiális eltéréseket

Lépjen kapcsolatba velünk
  • Specifikáció
  • Írd le
Specifikáció

>A tengelyhüvely nagy szilárdságú alumíniumötvözetből készül

>A membrán 304-es rozsdamentes acélból készül

> Nagy nyomatékmerevség, pontosan tudja szabályozni a tengely forgását, és nagy pontossággal vezérelhető

>A hézagmentes tengely és a tengelyhüvelyes csatlakozás kifejezetten szervo- és léptetőmotorokhoz készült

> Ultra-alacsony tehetetlenség, nagy érzékenység, nagy sebességű működésre alkalmas.

>Az óramutató járásával megegyező és ellentétes forgás jellemzői teljesen megegyeznek.
>A rozsdamentes acél membrán kompenzálja a szög- és axiális eltéréseket

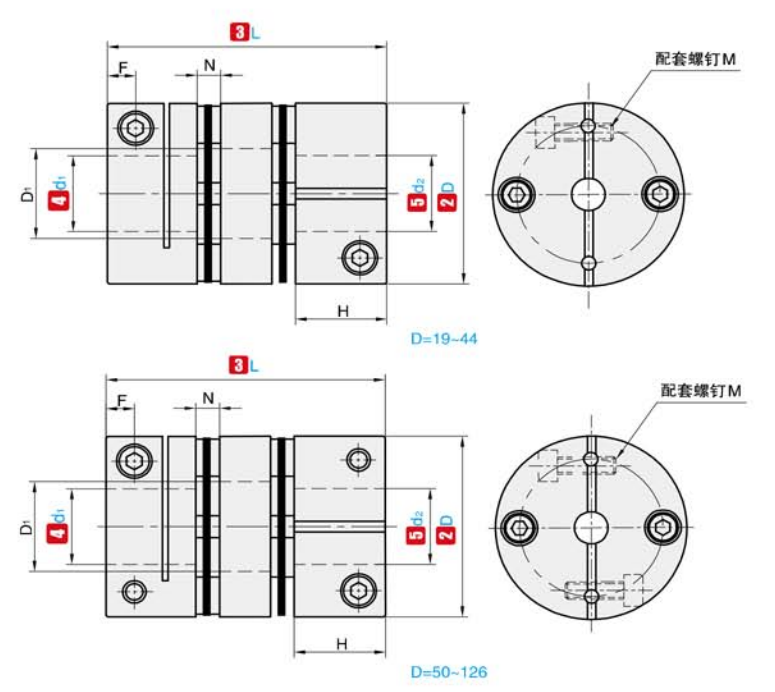

① NEM. ②D ③L ④d₁ ⑤d₂ Opcionális tartomány E D1 N F H M Meghúzási csavar nyomatéka
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9 525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9 525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

① NEM. ②D ③L Névleges nyomaték
(N·m) 		Megengedett excentricitás
(mm) 		Megengedett elhajlás
(°) 		Megengedett axiális eltérés
(mm) 		Megengedett sebesség
(rpm) 		Statikus megfordítási merevség
(N ·m/rad) 		Tehetetlenségi pillanat Súly
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6 × 10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0 × 10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6 × 10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0 × 10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6 × 10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0 × 10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
