Csúszó típusú állandó sebességű csukló beszállítók

Merülőképességű CVJ-architektúra és mit old meg valódi hajtáslánc-elrendezésekben

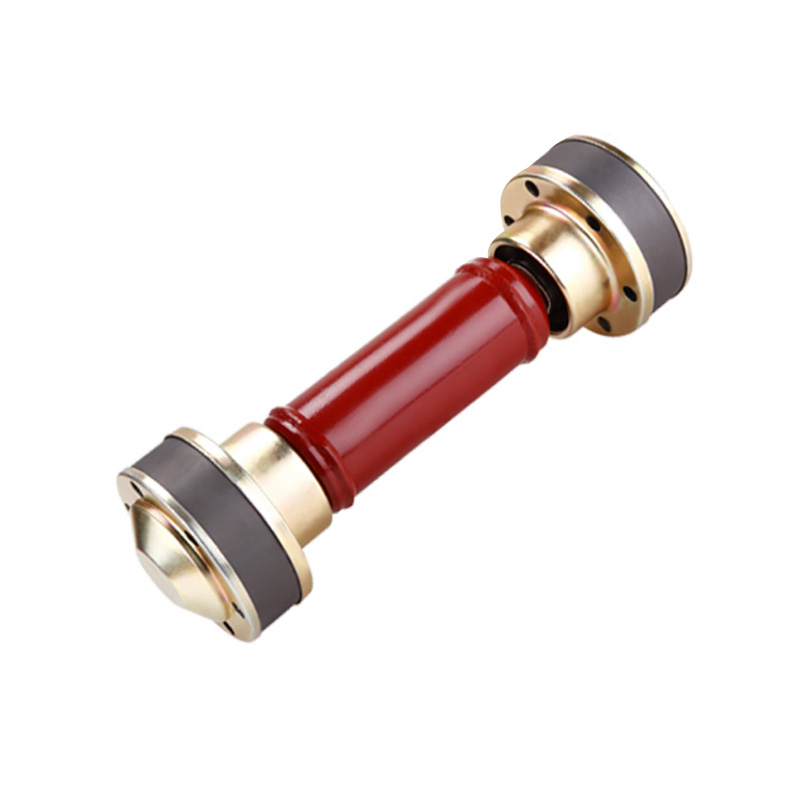

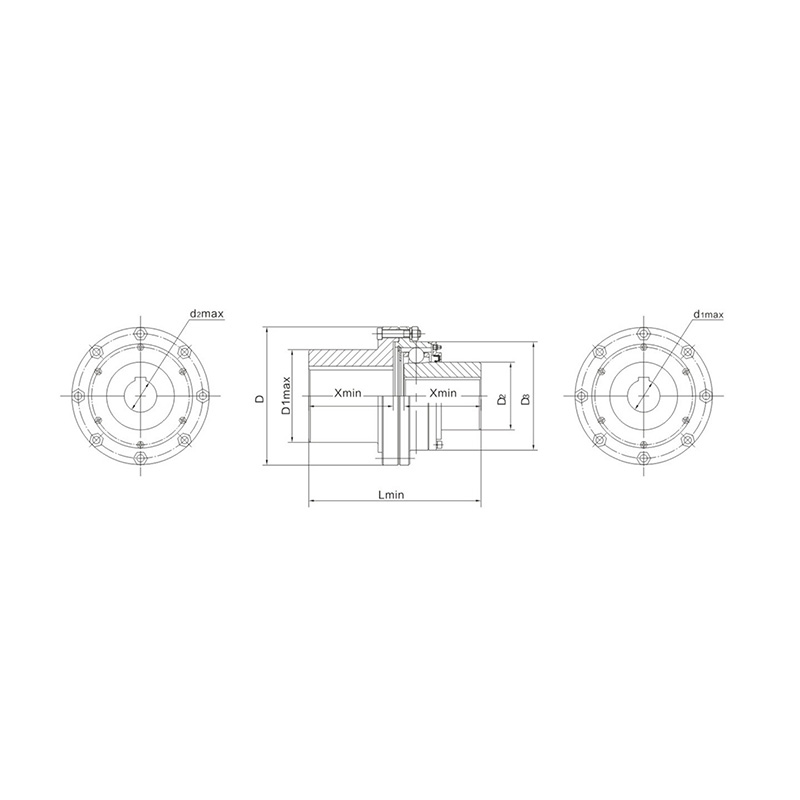

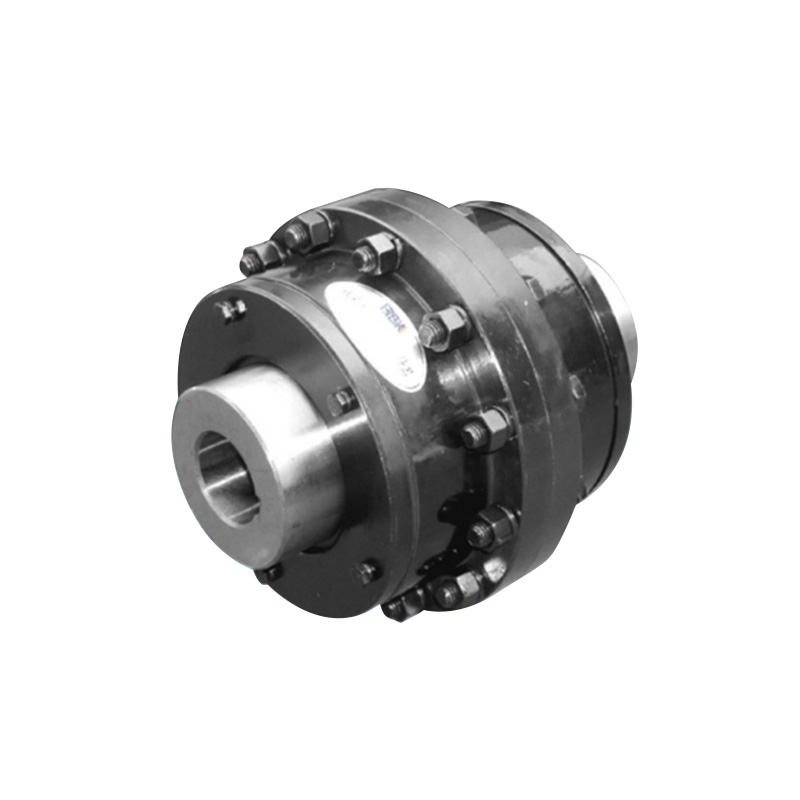

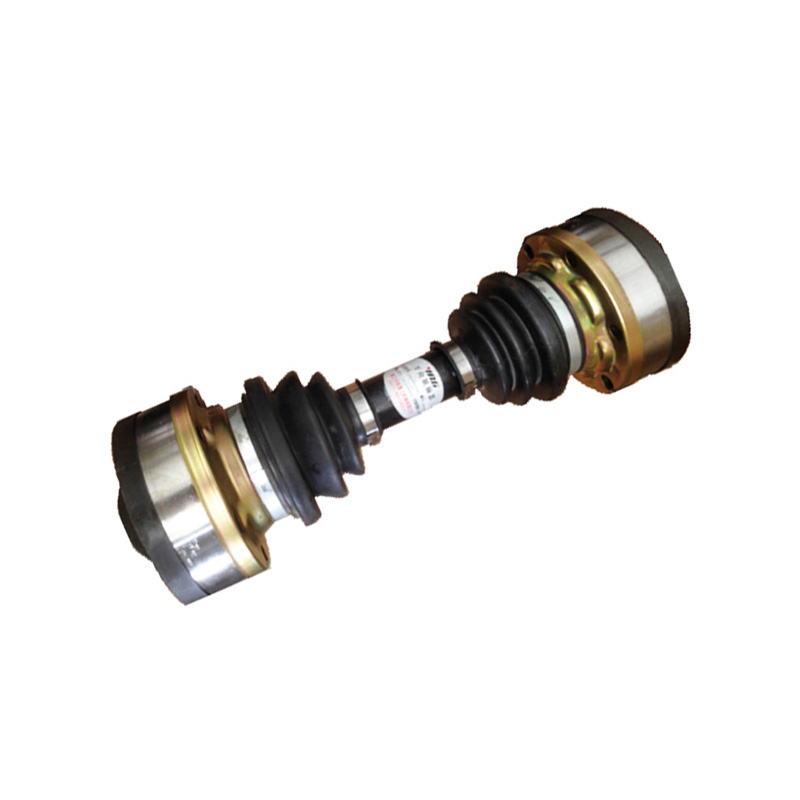

In csúszó típusú CV ízületek , a a külső versenylabdapályák párhuzamosak a csuklótengellyel , amely lehetővé teszi a relatív tengelyirányú mozgást a belső és a külső alkatrészek között, miközben továbbra is nyomatékot továbbít és szögben működik. A praktikus hajtáslánc-kiszerelésben ez a „csuklóba süllyesztés” akkor hasznos, ha a beépítési távolság nem szabályozható tökéletesen, vagy ha a felfüggesztés útja olyan hosszváltozást okoz, amely egyébként külön csúszó bordát igényelne.

A tömeges vásárlók számára az alapvető átvétel rendszerszintű: a CVJ-be való bemerülés áthelyezése csökkentheti az interfészeket, lerövidítheti a tűréshalmazokat, és egyszerűsíti az összeállítás érvényesítését. A mi oldalunkról ezeket a kötéseket a gyártási következetesség szem előtt tartásával tervezzük, így a bemerülési viselkedés a gyártási tételek között stabil marad anélkül, hogy speciális közbenső tengelykezelésre lenne szükség.

Axiális rezgéselnyelés: amikor az alsó csúszósúrlódás a legfontosabb

A hajtáslánc axiális rezgését gyakran könnyebb elnyelni, ha a hossz-kiegyenlítő mechanizmus alacsony ellenállással rendelkezik. A csúszó típusú CVJ-knél a kisebb merülési súrlódás azt jelenti, hogy az axiális bemenetek kisebb erővel oszlathatók el, ami segíthet csökkenteni az axiális pulzáció átvitelét a szomszédos alkatrészekre.

Ahol a vásárlók jellemzően előnyöket látnak

• Az NVH-ra érzékeny rendszerek, ahol a spline „stiction” ismert hozzájárulója.
• Gyakori felfüggesztési úttal vagy termikus hosszváltozással rendelkező elrendezések.
• Olyan alkalmazások, ahol a sima merülési reakció javítása előnyösebb, mint máshol a csillapítás növelése.

A bemerülési simaságot rutinszerűen validáljuk dinamikus tesztelési módszerekkel, amelyek igazodnak a valós üzemi nyomatékviszonyokhoz, mivel a „terhelés nélküli sima” csatlakozás a legtöbb ipari vásárló számára nem elegendő.

Csúszóbordák megszüntetése a közbenső tengelyeken: tervezési és beszerzési hatások

Ha a tengelyirányú tágulást és a szerelési távolság beállítását a CVJ-n belül érik el, a közbenső tengely gyakran csúszóbordák nélkül is előállítható. Ez mind a tervezést, mind a beszerzést érinti: kevesebb speciális megmunkálási lépés, kevesebb kopási interfész, valamint kevesebb kenési és tömítési bonyolultság, amely a szabaddá tett spline mozgáshoz kapcsolódik.

Működési szög és bemerülés: Hogyan kerüljük el az ízület túlzott megfeszítését

A csúszó típusú CVJ-ket gyakran választják, ha a hajtásláncnak szögben és axiális mozgásban is alkalmazkodnia kell. Egy praktikus tervezési buktató túlságosan korlátozza a rendszert, mivel feltételezi, hogy a kötés korlátlanul maximális bemerülést képes biztosítani maximális szögben. A valóságban a szög és a bemerülés megosztja a belső kinematikai „helyiséget”, és az agresszív kombinációk növelhetik a belső érintkezési feszültséget, a hőt és a zsírnyírást.

Konstruktív kiválasztási útmutató a beszerzési specifikációkban

• Határozza meg a szükséges szögborítót a szükséges bemerülési lökettől elkülönítve, majd érvényesítse a kombinált legrosszabb esetet.
• Tegye fel a munkaciklusra vonatkozó megjegyzéseket (folyamatos vs. szakaszos szög), hogy a kötés hőkezelése és kenése megfelelően összehangolható legyen.
• A nagy csuklós csúcsnyomatékot külön feltételként kezelje; gyakran jobban szabályozza a fáradást és a pálya tartósságát, mint az állandósult nyomatékot.

Támogatjuk a vásárlókat azáltal, hogy ezeket a borítékokat gyártható specifikációkká alakítjuk át, amelyeket méretméréssel, fizikai/kémiai ellenőrzéssel és dinamikus teszteléssel támogatunk – tehát az Ön által jóváhagyott illesztés az a kötés, amelyet térfogatban kap.

Hőkezelés és a pálya tartóssága: mit kell kérni a „keménységen” túl

A golyóspályás alkatrészek (külső gyűrű, belső gyűrű) esetében a tartósságot nem egyetlen keménységi érték szabályozza. Tömeges beszerzés esetén konstruktívabb olyan hőkezelési eredményeket kérni, amelyek korrelálnak a gördülési érintkezési fáradtsággal és az ütéstűrő képességgel, különösen ott, ahol a bemerülés nyomaték hatására történik.

Gyakorlati ellenőrző pontok a beszállítói minősítésben

• Erősítse meg az egyenletes tokmélységet vagy a hatékony edzett réteget, amely megfelel a versenygeometriának és a terhelési zónának.
• Szükséges a mikroszerkezet ellenőrzése (nem csak a keménység), hogy csökkentse a szóródást a kifáradási élettartam során.
• Ha lehetséges, kérjen dinamikus tesztkorrelációt: A pálya tartóssága végső soron a rendszer viselkedése , egyetlen anyagszám sem.

Egyablakos feldolgozási láncunk – precíziós gyártás, ellenőrzött hőkezelés és teljes körű ellenőrzés – lehetővé teszi, hogy ezeket a változókat szigorúan ellenőrizzük, ezért sok tengerentúli vásárló tart minket a jóváhagyott szállítói listáján a hosszú távú programokhoz.

Zsír-, tömítés- és merülési konzisztencia: a változékonyság csökkentése az élettartam során

Merülésre képes csúszó típusú CV ízületek , a zsír viselkedése befolyásolhatja a bemerülés simaságát és a hőt. Az élettartam kezdetén simán süllyedő kötés kevésbé konzisztenssé válhat, ha a zsír nem illeszkedik a gördülés és az axiális mozgás nyírási feltételeihez. A vásárlók számára ezt a legjobb specifikációs beszélgetésként kezelni, nem pedig utólagos gondolatként.

Mit kell igazítani a műszaki követelményekhez

• A munkaciklusnak megfelelő hőmérséklet-tartomány és oxidációs stabilitás.
• Kompatibilitás a csomagtartó anyagokkal és a tömítési megközelítés a zsír megtartása érdekében.
• A forgatónyomaték alatti merülési simasági kritériumok (az elfogadható erőváltozást határozzák meg a szubjektív „érzet” helyett).

Az Európába, Amerikába, Oroszországba, a Közel-Keletre és Indiába történő szállítás során szerzett tapasztalataink szerint a kenési és tömítési követelmények korai összehangolása az egyik leggyorsabb módja a terepi teljesítmény stabilizálásának, miközben a folyamatszámlát ellenőrzés alatt tartjuk.

Telepítési tűrésstratégia: A Plunge használata a szerelési távolság szabályozásának egyszerűsítésére

A tömeges programok gyakran küzdenek a szerelési távolság szétszóródásával a járművázak, a sebességváltók vagy a hajtott berendezések változatai között. A csúszó típusú CVJ-k nagyobb hosszváltozásokat képesek elnyelni, mivel egyetlen összeállításban egyesítik a bemerülést és a működési szöget. A konstruktív megközelítés az, hogy ezt a képességet világos toleranciastratégiává alakítsuk át.

A gyártósor tervezésénél alkalmazott javasolt megközelítés

• Határozza meg a névleges rögzítési hosszt és a várható min/max felhalmozódást, beleértve a termikus növekedést.
• Állítsa be a csukló középső löketű bemerülési helyzetét a névleges felépítésre, hogy a margót mindkét irányban megőrizze.
• Győződjön meg arról, hogy szélsőséges felfüggesztési pozíciókban a csukló nincs-e erőlve a löketvég közelében a csúcsnyomaték alatt.

Amikor a vevők korán megosztják a célborítékokat, általában olyan csuklós konfigurációt tudok ajánlani, amely minimális utómunkával kielégíti a nyomaték- és bemerülési igényeket – ez az, ahol a megfelelő beszállító tervezése és tesztelési mélysége gyorsan megtérül.
