Specifikáció

Írja be	Névleges Nyomaték (N·m)	Fáradtság Nyomaték (N·m)	Megengedhető Működő Szög a	A. Bővítés △	a Tehetetlenség Pillanata
					Szilárd tengely		Üreges tengely
					L(perc)	Minden további 100 hosszban	L(perc)	Minden további 100 hosszban
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

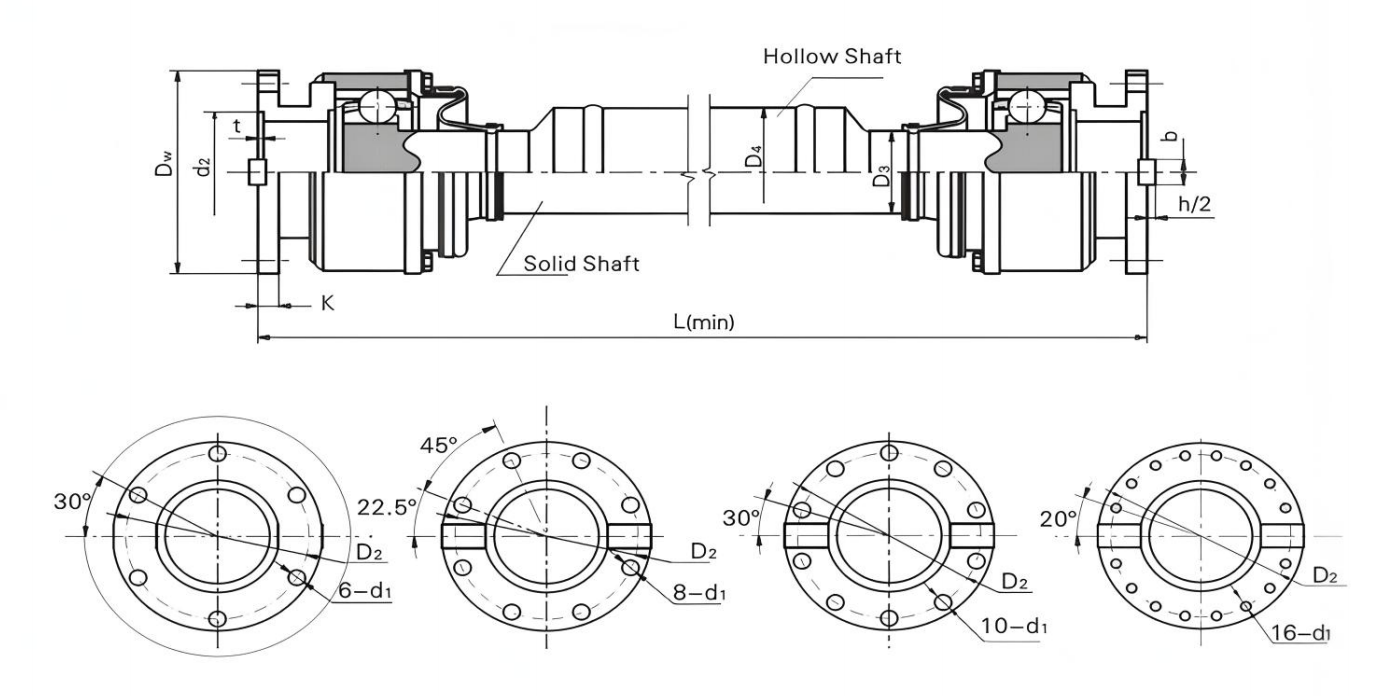

A fő méretek

Írja be	Dw	d₂	t	K	b	h/2	Szilárd Tengely D₃	Üreges Tengely D4	D₂	n-d1	L(perc)
Írja be	Dw	d₂	t	K	b	h/2	Szilárd Tengely D₃	Üreges Tengely D4	D₂	n-d1	Szilárd Tengely	Üreges Tengely
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

A jellemzők és a használat

Az acélgolyós pálya axiális profilja egyenes. A beépítési távolság és az axiális beállítása

a bővítés az egyenes pályán keresztül valósul meg.

A csatlakozási méretek megegyeznek az SWC tengelykapcsoló méreteivel.
Ezt a csuklót főleg kőolajipari gépek és kohászati gépek vezetésére használják.

A szimbolizáló példa: BHJ120E1000

BHJ: BHJ típus

120: A specifikáció 120

E: E típus

1000: A hossza 1000 $ $

Írd le

A teljesen konstans sebességű karimás karimás karimás karimás karimás csuklós csukló egy kiváló átviteli alkatrész, amely egyesíti az innovációt és a praktikumot. Kompakt szerkezeti felépítése hatékonyan helytakarékos, és különösen alkalmas olyan berendezésekhez, amelyek szigorú beépítési helyigényekkel rendelkeznek. Hatékonyan tudja megvalósítani az erőátvitelt korlátozott helyen. )

A bővítési funkció ennek a csatolásnak a fénypontja. A berendezés működése során a munkakörülmények változásából adódó tengelyirányú elmozdulással szemben egy ügyes teleszkópos mechanizmus révén könnyen megbirkózik vele, ezzel biztosítva a sebességváltó stabilitását és folytonosságát, valamint elkerülhető az axiális feszültség okozta berendezés meghibásodás. )

Az egyedi lámpás stílusú megjelenés nemcsak nagyfokú felismerést ad, hanem praktikus hatásokkal is rendelkezik. Ez a kialakítás nemcsak a szerkezeti szilárdságot növeli, hanem optimalizálja a hőelvezetési teljesítményt is, biztosítja a tengelykapcsoló megbízhatóságát hosszú távú, nagy terhelésű üzemben, és meghosszabbítja annak élettartamát. )

A karimás kerékagyú, állandó sebességű csuklós egyenes hornyos típusként pontosan tudja biztosítani a fordulatszám szinkronizálást a master és a slave tengely között, rendkívül nagy átviteli pontossággal, hatékonyan csökkentve a vibrációt és a zajt a berendezés működése során. Alkalmas precíziós gépekhez, automatizált gyártósorokhoz és más olyan területekhez, ahol rendkívül magas az átviteli pontossági követelmények. Legyen szó az autógyártásról, a repülőgépgyártásról vagy a precíziós műszergyártásról, a kompakt kialakítású, teleszkópos lámpás típusú szinkron univerzális tengelykapcsoló kiváló teljesítményével szilárd garanciát jelenthet a berendezések stabil működésére és hatékony előállítására.
