Specifikáció

Működési szög=18°

Megengedett bővítés 士12~±35

Csatlakozás a karimás kerékagyhoz

Alapvető specifikációk:

Írja be	Diagram	Névleges nyomaték (N·m)	Kifáradási nyomaték (N·m)	Megengedett működési szög		A Δ kiterjesztése	A tehetetlenségi pillanat GD³ J × 10 ^-3 (kg·m²)
				Megengedett működési szög			L=500	L=1000	A hosszúság minden 100
				Forgásban	Nyugalmi állapotban		Szilárd tengely	Üreges tengely	Szilárd tengely	Üreges tengely
BJ75D	1. ábra	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	1. ábra	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	1. ábra	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	1. ábra	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	2. ábra	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	2. ábra	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	2. ábra	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	2. ábra	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	2. ábra	63112	29106	18°	20°	±35	6200	6540	20.2	54

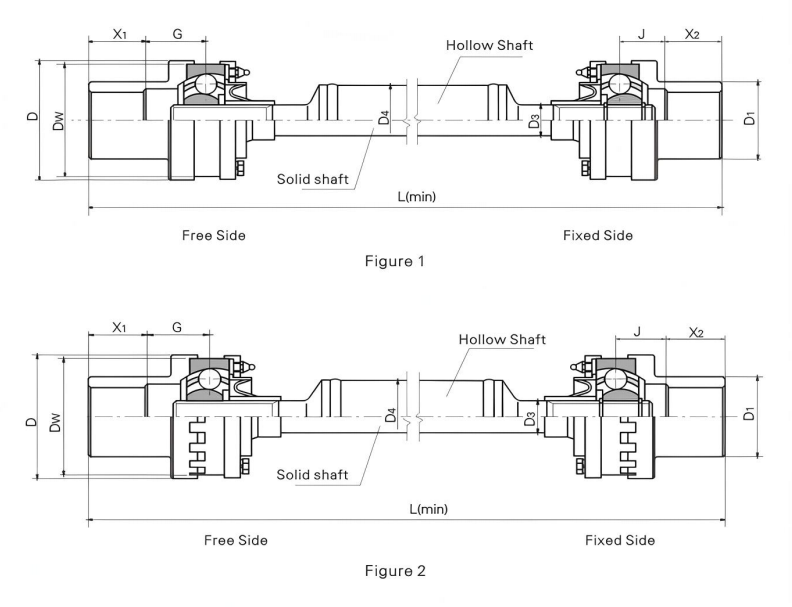

A fő méretek:

Írja be	Diagram	Dw	D	D1	G	J	Szilárd tengely D3	Üreges tengely D4	L(perc)
Írja be	Diagram	Dw	D	D1	G	J	Szilárd tengely D3	Üreges tengely D4	Szilárd tengely	Üreges tengely
BJ75D	1. ábra	80	85	55	38	26	22	50	280	640
BJ95D	1. ábra	95	100	65	50	32	27.5	50	400	710
BJ125D	1. ábra	125	130	90	62	42	36.75	60	490	840
BJ150D	1. ábra	146	151	105	72	50	46	76	520	970
BJ175D	2. ábra	165.1	170	120	80	60	52	89	580	1080
BJ200D	2. ábra	190	196	140	85	65	60	102	650	1120
BJ225D	2. ábra	212	218	160	90	70	66	102	720	1140
BJ250D	2. ábra	230	238	180	100	80	76	140	750	1160
BJ300D	2. ábra	266.7	273	205	115	90	84	140	830	1190

Megjegyzések: X ₁ ,X ₂ a tengelyvégek hosszát az ügyfelek határozzák meg.

A jellemzők és a használat

A beépítési távolság beállítása és az axiális tágulás az univerzális csuklóban lévő csúszó bordás illesztésen keresztül valósul meg.

elsősorban a szorítóhenger, a súrolóhenger tömítőhenger, a befejező feszítőhenger és a kohászati berendezések szorítóhengere meghajtására szolgál.

A szimbolizáló példa: BJ125D1000

BJ: BJ típus

125: A specifikáció 125

D: D Típus

1000: A hossza 1000 $ $

Írd le

Az ívhornyos golyókosár állandó sebességű univerzális tengelykapcsoló egy precíziós alkatrész, amely kulcsszerepet játszik a modern ipari erőátvitel területén. Kiváló teljesítményével és megbízható minőségével ideális választássá vált számos nagy igényű alkalmazási forgatókönyvhöz. )

A CV Joint főként olyan alapvető alkatrészekből áll, mint a gömbketrec külső gyűrűje, a csillag alakú belső gyűrű, a ketrec és az erőátviteli acélgolyó. A golyókosár külső gyűrűje és a csillag alakú belső gyűrű szorosan csatlakozik a mester- és a segédtengelyhez. Az erőátviteli acélgolyó középpontja a tengelykapcsoló középpontján átmenő síkban helyezkedik el, és a gömb alakú külső gyűrű külső gömbhornyaiból és a csillag alakú belső gyűrű külső gömbhornyaiból álló futópályában helyezkedik el. A két gömb középpontja pontosan egybeesik az univerzális tengelykapcsoló középpontjával, és az acélgolyók a ketrec ablakába vannak beépítve. Egy ilyen igényes szerkezeti kialakítás biztosítja, hogy a tengelykapcsoló mester- és szolgatengelye közötti szög megváltozásakor az erőátviteli pont mindig a szögfelezőn legyen, ezáltal megvalósul a sebesség szinkronizálása a mester és a szolga tengely között, ami egyben az alapvető oka annak, hogy szinkron állandó sebességű univerzális tengelykapcsolónak nevezzük. )

A teljesítmény szempontjából ennek a tengelykapcsolónak számos kiemelése van. Szinkronizálása kiváló, amivel hatékonyan elkerülhető a sebességkülönbség okozta instabil berendezések működésének problémája. Erős puffer- és rezgéscsökkentő teljesítménnyel rendelkezik, ami jelentősen csökkenti az átviteli folyamat során fellépő zajt, és csendesebb környezetet teremt a berendezés működéséhez. Sőt, azonos forgási átmérő és dőlésszög mellett a teherbírása 0,5-1-szeresére növelhető a hasonló termékekhez képest, amely teljes mértékben képes nagy nyomaték átvitelére. Mind axiális, mind a radiális irányban nagy kompenzációval rendelkezik, különösen axiális irányban, ami külső bordák nélkül érhető el, jelentősen leegyszerűsítve a berendezés általános szerkezetét. Ezen túlmenően a tengelykapcsoló előnye az újszerű szerkezet, a könnyű súly, a jó feldolgozhatóság stb., ami kényelmes a tömeggyártáshoz és segít a költségek csökkentésében. Ugyanakkor üzembiztos, könnyen össze- és szétszerelhető, könnyen karbantartható napi szinten, és hosszú élettartammal rendelkezik. Legyen szó kis sebességű nagy terhelésről vagy nagy sebességű átviteli körülményekről, könnyen megbirkózik vele. )

A nagy nyomatékú rögzített golyós ketrec típusú szinkron állandó sebességű univerzális tengelykapcsolót széles körben használják számos iparágban, például kohászatban, bányászatban, mérnöki gépekben, petrolkémiai iparban stb. A kohászati ipar nagyméretű acélhengerlő berendezéseiben stabilan továbbíthatja a nagy nyomatékot az acélhengerlési folyamat hatékonyságának és pontosságának biztosítása érdekében; a bányászati gépek feltáró és szállító berendezéseiben képes alkalmazkodni a bonyolult munkakörülményekhez, hogy biztosítsa a stabil és megbízható erőátvitelt; a mérnöki gépek emelési és földmunkái során erős támogatást nyújt a berendezés erős teljesítményéhez; a petrolkémiai ipar nagyméretű keverő- és szállítóberendezéseiben létfontosságú átviteli szerepet tölt be.
