Specifikáció

Működési szög ≤18°

Nagy kiterjedésű típus

Csatlakozás a karimás kerékagyhoz

Alapvető specifikációk:

Írja be	Diagram	Névleges nyomaték (N·m)	Kifáradási nyomaték (N·m)	Megengedett működési szög			A Δ kiterjesztése	A tehetetlenségi pillanat GD³ J × 10⁻ ³ (kg·m²)
Írja be	Diagram	Névleges nyomaték (N·m)	Kifáradási nyomaték (N·m)	Forgásban	Nyugalmi állapotban		A Δ kiterjesztése	L=1000	A hosszúság minden 100
BJ75DT	1. ábra	1520	588	14°		16°	100	25.3	0.49
BJ95DT	1. ábra	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	1. ábra	5782	2744	16°		18°	100	186	0.75
BJ150DT	1. ábra	11564	4704	16°		18°	110	396	1.04
BJ175DT	2. ábra	15680	6713	16°		18°	110	718	8.5
BJ200DT	2. ábra	23912	11172	16°		18°	110	1420	17.8
BJ225DT	2. ábra	29694	14700	16°		18°	140	2277	17.8
BJ250DT	2. ábra	42238	20678	18°		20°	140	3905	54
BJ300DT	2. ábra	63112	29106	18°		20°	140	7195	54

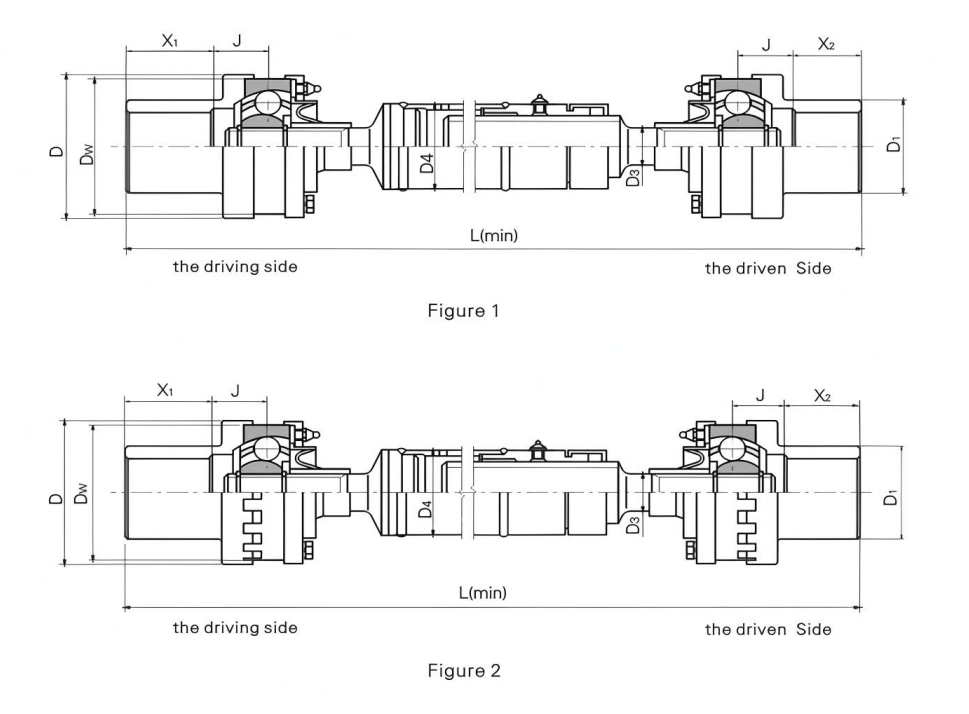

A fő méretek:

Írja be	Diagram	Dw	D	D1	D3	D4	J	L(perc)
BJ75DT	1. ábra	80	85	55	22	50	26	640
BJ95DT	1. ábra	95	100	65	27.5	60	32	710
BJ125DT	1. ábra	125	130	90	36.75	76	42	840
BJ150DT	1. ábra	146	151	105	46	76	50	970
BJ175DT	2. ábra	165.1	170	120	52	89	60	1080
BJ200DT	2. ábra	190	196	140	60	102	65	1120
BJ225DT	2. ábra	212	218	160	66	102	70	1140
BJ250DT	2. ábra	230	238	180	76	140	80	1160

Megjegyzések: X ₁ ,X ₂ a tengelyvégek hosszát az ügyfelek határozzák meg.

A jellemzők és a használat

A beépítési távolság beállítása és az axiális tágulás az univerzális csuklóban lévő csúszó bordás illesztésen keresztül valósul meg, a tágulás a speciális igényeknek megfelelően állítható. Főleg a szorítóhenger, a súrolóhenger tömítőhenger, a befejező feszítőhenger és a kohászati berendezések összenyomó hengerének meghajtására szolgál.

A szimbolizáló példa: BJ125DT1000

BJ:BJ típus

125: A specifikáció 125

D:D Típus

T: A közbenső tengely bordájának tágulása

1000: A hossza 1000 $ $

Írd le

A fix golyós ketrec, az állandó sebességű szinkron univerzális tengelykapcsoló nagy kiterjesztés egy olyan erőátviteli alkatrész, amely egyesíti az innovatív dizájnt és a kiváló teljesítményt. Kiváló szerkezete egy csillaghüvelyből (belső futópálya), egy gömbhéjból (külső futópálya), egy acélgolyóból, egy bilincsből, egy porvédőből és egy ketrecből áll. A hengeres héj belső falán és a csillaghüvely külső oldalán az egyedi hengeres egyenes hornyos kialakítás, a benne precízen elhelyezett acélgolyókkal, az acélgolyók ketrec melletti stabil elhelyezésével, valamint a belső és külső golyós üléseken található hat jól kenhető acélgolyós futópálya biztosítja az erőátvitel stabilitását és hatékony működését. )

Munka közben az erő a hajtómű tengelyéből indul ki, és az acélgolyók és a gömbhéj vezetésén keresztül simán eléri a kimeneti végét. Akárhogyan is változik a tengelyek közötti szög összetett munkakörülmények között, a tengelykapcsoló ötletes felépítésével biztosítja a bemenő tengely és a kimenő tengely fordulatszámának szinkronizálását a sima és pontos erőátvitel érdekében.

A teljesítmény szempontjából minden előnye megvan. A magas átviteli hatásfok a legfontosabb jellemzője. A teljesítményveszteség szinte lineárisan változik a tengelydőlés tartományában. Normál munkakörülmények között a sebességváltó hatásfoka elérheti a 0,98-at. Kiváló szögkiegyenlítő képességgel a két tengely közötti szög rugalmasan változtatható 0°-ról 45°-ra, és megbirkózik a különféle beépítési és üzemeltetési környezetekkel. Ugyanakkor jó teleszkópos teljesítménnyel is rendelkezik, amely hatékonyan képes elnyelni a rezgéseket és az ütéseket a berendezés működése során, és csökkenti a rendszer veszteségeit. Ezenkívül a tengelykapcsoló forgócsatornáját nagy pontossággal dolgozzák fel, és minden alkatrész egységes forgó test. Szigorú dinamikus kiegyensúlyozási kísérletek után a nagy dinamikus kiegyensúlyozási pontosság garantált, a működés pedig stabil és megbízható. )

Az autóiparban az elsőkerék-meghajtású járművek féltengelyeihez és a négykerék-meghajtású járművek hajtótengelyeihez használják a sima teljesítmény biztosítása érdekében; ipari gépekben, például szerszámgépekben, nehézgépekben stb., szilárd alátámasztást nyújt a berendezések stabil működéséhez. Kompakt szerkezetének, egyszerű telepítésének, jó tömítésének és hosszú élettartamának köszönhetően a visszahúzható, rögzített gömbrekesz típusú szinkron univerzális tengelykapcsoló ideális választássá vált az erőátvitelhez számos iparágban.
