Megértés Fogaskerék tengelykapcsolók a nagy teherbírású erőátvitelben

A fogaskerekes tengelykapcsolók széles körben használt mechanikus csatlakozók, amelyek nagy nyomaték átvitelére szolgálnak a nem tökéletesen beállított forgó tengelyek között. Az agyon lévő külső fogaskerekek fogai és a hüvelyekben lévő belső fogaskerekek fogai közötti kapcsolódást kihasználva a fogaskerekes tengelykapcsolók stabil nyomatékátvitelt biztosítanak, miközben lehetővé teszik a tengelyek közötti szabályozott mozgást. Ez a szerkezeti elv alkalmassá teszi őket olyan ipari környezetben való használatra, ahol gyakoriak a terhelésingadozások, a tengelyelhajlás és a beépítési tűrések.

A rugalmas vagy gumi alapú tengelykapcsolókhoz képest a fogaskerekes tengelykapcsolók a mechanikai szilárdságra és a torziós merevségre összpontosítanak. Kompakt szerkezetük támogatja a nagy teljesítménysűrűséget, amelyre gyakran szükség van kohászati ​​berendezésekben, nehéz szállítószalagokban, hengerművekben és nagyméretű szivattyúkban.

A fogaskerekes tengelykapcsolók működési elve

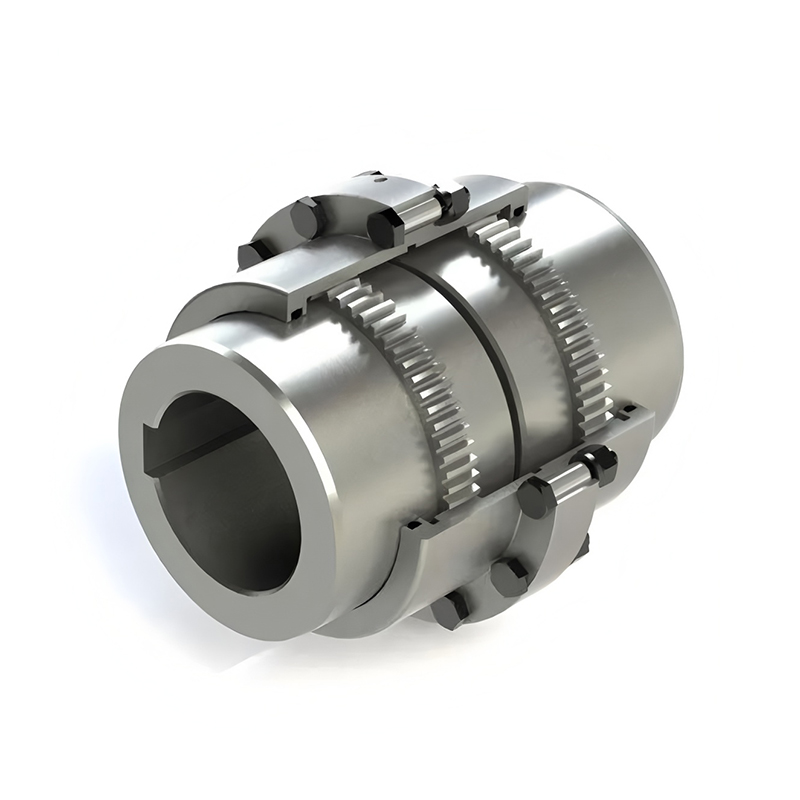

A szabványos fogaskerék-tengelykapcsoló két, a hajtó- és hajtott tengelyre szerelt agyból, valamint egy vagy két hüvelyből áll, amelyek körülfogják az agyakat. Az agyak külső fogaskerékfogakkal vannak ellátva, míg a hüvelyek megfelelő belső fogaskerékfogakkal vannak megmunkálva. A forgatónyomaték e fogak folyamatos összefonódásán keresztül átvitelre kerül.

A tengely eltolódásának elkerülése érdekében a fogaskerekek fogait gyakran koronázzák. Ez lehetővé teszi a fogak enyhén csúszását működés közben, ami az erőátvitel megszakítása nélkül kompenzálja a szög-, sugár- és tengelyirányú elmozdulást. A fogfelületek közötti megfelelő kenés csökkenti a súrlódást és a kopást e mozgás során.

Dob fogaskerekes tengelykapcsolók és azok szerkezeti jellemzői

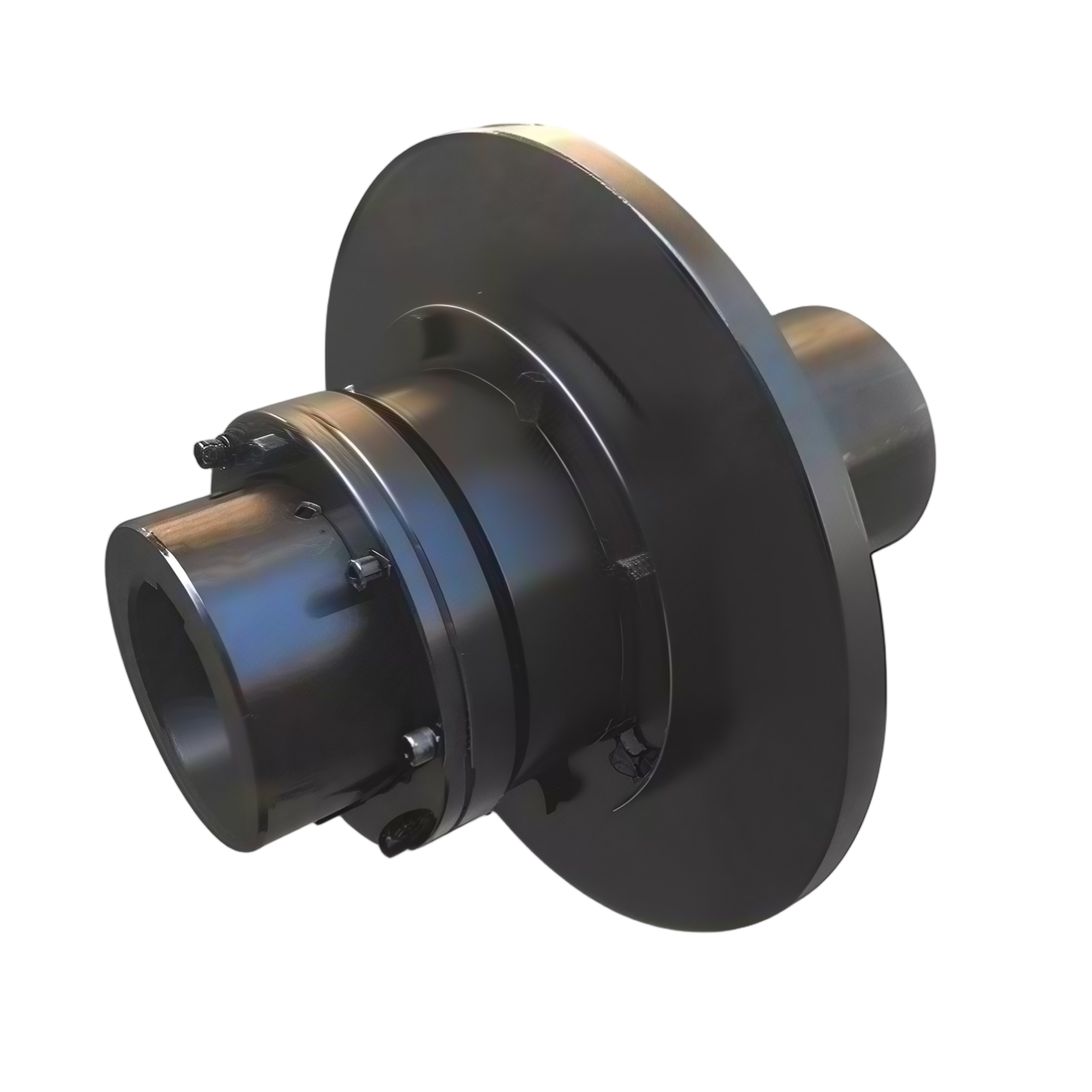

A dobos fogaskerekes tengelykapcsolók a fogaskerekes tengelykapcsolók speciális típusai, amelyeknél a hüvely dob alakú profilt vesz fel. Ez a kialakítás növeli a fogaskerék fogai közötti érintkezési felületet hibás működés esetén, így a terhelés egyenletesebben oszlik el a fogfelületen.

A nagy terhelésű alkalmazásokban, például acélhengerlő- és bányászati ​​gépekben, a dobfogaskerekes tengelykapcsolók segítenek csökkenteni a helyi feszültséget és javítják a működési stabilitást. A dob fogaskerekes szerkezetének geometriája támogatja a nagyobb szögeltolódást, miközben megőrzi az egyenletes nyomatékátvitelt.

Eltérés kompenzációs képességei

A fogaskerekes tengelykapcsolók és a dobfogaskerekes tengelykapcsolók egyik alapvető funkciója, hogy képesek kezelni többféle beállítási eltérést. Ez a képesség elengedhetetlen a nagy gépészeti rendszerekben, ahol működés közben hőtágulás, alapozás, vagy tengelyelhajlás léphet fel.

• A tengely dőléséből adódó szögeltérés
• A párhuzamos tengelyeltolásból eredő sugárirányú eltérés
• Axiális elmozdulás hőtágulás vagy terhelésváltozás miatt

A koronás fogprofil központi szerepet játszik ezeknek a mozgásoknak a lehetővé tételében, miközben fenntartja az illeszkedő alkatrészek közötti stabil kapcsolatot.

Nyomatékkapacitás és teljesítménysűrűség

A fogaskerekes tengelykapcsolók arról ismertek, hogy képesek nagyon nagy nyomatékot továbbítani viszonylag kis burokban. A fogaskerekek fogai közötti fém-fém érintkezés lehetővé teszi olyan terhelések kezelését, amelyek meghaladják számos rugalmas tengelykapcsoló típusának képességeit.

Ez a nagy nyomatékkapacitás a fogaskerekes tengelykapcsolókat alkalmassá teszi olyan alkalmazásokra, ahol korlátozott a hely, de a mechanikai teljesítményigények szigorúak. A dobfogaskerekes tengelykapcsolók tovább javítják ezt a jellemzőt azáltal, hogy javítják a terhelésmegosztást nem megfelelő körülmények között.

Fogaskerekes és dobfogaskerekes tengelykapcsolók ipari alkalmazásai

Szerkezeti szilárdságuk és működési stabilitásuk miatt a fogaskerekes tengelykapcsolókat és a dobfogaskerekes tengelykapcsolókat széles körben alkalmazzák a nehéziparban. Használatuk támogatja a folyamatos működést sokkterhelésnek és változó munkakörülményeknek kitett rendszerekben.

• Hengermű-hajtások acél- és színesfémgyártásban
• Nagy szivattyúk, ventilátorok és kompresszorok erőművekben és petrolkémiai üzemekben
• Szállítószalagok és emelőberendezések a bányászatban és az ömlesztett anyagmozgatásban
• Tengeri meghajtórendszerek és vasúti berendezések

Karbantartási és kenési szempontok

A kenés kritikus szerepet játszik a fogaskerekes tengelykapcsolók élettartamában. A zsír vagy olaj védőfóliát képez a fogaskerék fogfelületén, csökkentve a súrlódást és minimálisra csökkentve a kopást a relatív mozgás során.

A tömítések, a kenőanyag állapotának és a fogak felületének rendszeres ellenőrzése segít fenntartani a stabil működést. A megfelelő tengelybeállítás a szerelés során szintén hozzájárul a tengelykapcsoló alkatrészek abnormális terheléseinek csökkentéséhez.

Gyártási erő a megbízható fogaskerekes tengelykapcsolók mögött

A Jiangsu Rokang Heavy Industry Technology Co., Ltd. átfogó gyártási képességeket fejlesztett ki, beleértve a mechanikai tervezést, a precíziós megmunkálást, a hőkezelést és a hegesztést. Komplett feldolgozó berendezésekkel és minőségellenőrző rendszerekkel a vállalat támogatja a fogaskerekes tengelykapcsolók és dobfogaskerekes tengelykapcsolók következetes gyártását igényes ipari környezetekhez.

A hosszú távú kutatás és a tudományos kutatóintézetekkel való együttműködés révén a Rokang termékpalettáját precíziós, nagy terhelésű és nagy sebességű tengelykapcsoló-megoldásokra bővítette. Ezeket a termékeket a kohászatban, a bányászatban, a petrolkémiai iparban, a szállítási és a tengeri iparban alkalmazzák, különféle működési feltételeknek megfelelően.

Szabványos fogaskerekes tengelykapcsolók és dobfogaskerekes tengelykapcsolók összehasonlítása

Következtetés

A fogaskerekes tengelykapcsolók és a dobfogaskerekes tengelykapcsolók továbbra is kulcsfontosságú alkatrészei a nagy teljesítményű erőátviteli rendszereknek. Mechanikai szilárdságuk, nagy forgatónyomatékuk és az eltolódások kiküszöbölésére való képességük támogatja a stabil működést összetett ipari környezetben. A fejlett gyártási folyamatoknak és az alkalmazási tapasztalatoknak köszönhetően ezek a tengelykapcsoló-megoldások továbbra is fontos szerepet töltenek be a modern ipari berendezésekben.
