Specifikáció

Az RSK-GICLZ típusú köztes tengelyes dobfogaskerekes tengelykapcsoló egy nagy teherbírású fogaskerekes tengelykapcsoló, amelyet rendkívül hosszú fesztávú erőátviteli rendszerekhez terveztek. Magszerkezete két dobfogaskerekes féltengelykapcsolót köt össze egy megnyúlt közbenső tengelyen keresztül, hatékonyan kompenzálva a kombinált radiális, szög- és axiális elmozdulásokat nagy tengelytávolságok mellett. Elsősorban ipari alkalmazásokban használják, például kohászati görgős asztaloknál, bányászati gépekben és nagy szállítóberendezésekben, amelyek speciális követelményeket támasztanak az átviteli távolságra és az eltolódás kompenzációjára.

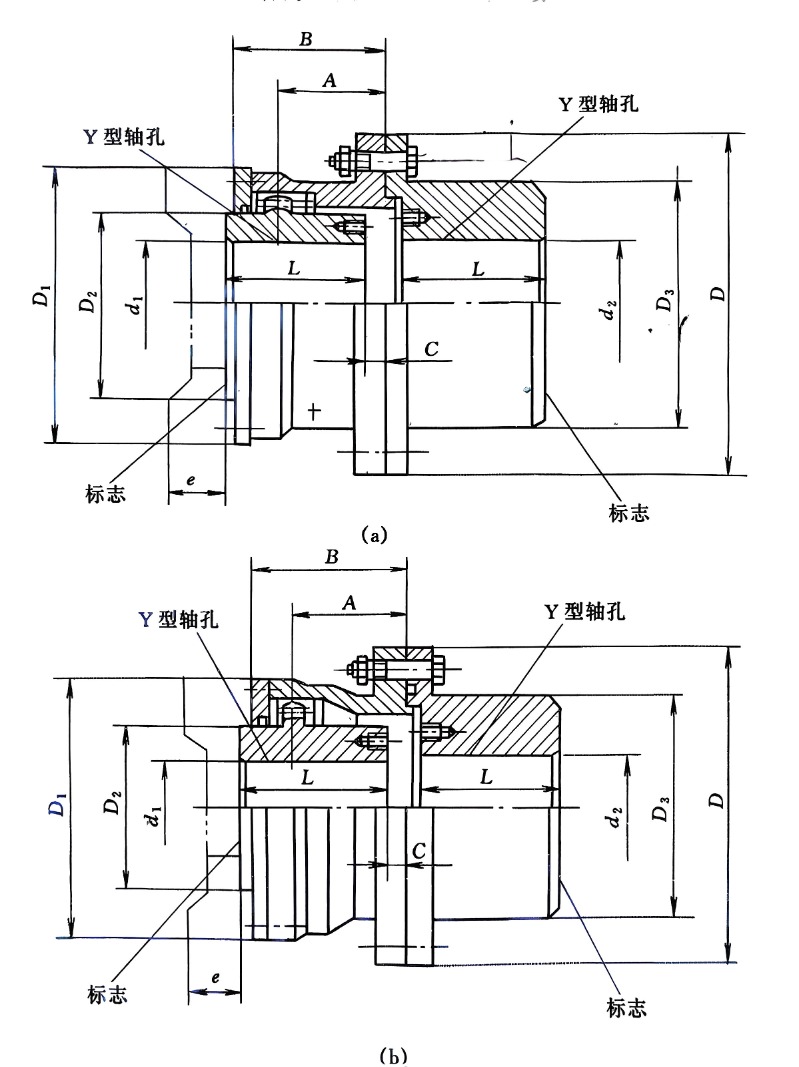

Modell	Névleges nyomaték Tn/N.m	Megengedett sebesség n/r.min-1	Axiális furatátmérő d1\d2	Axiális hossz L	D	D1	D2	D3	B	A	C	e	Kenőanyag adagolás /ml	Tömeg m/kg	Tehetetlenségi pillanat I/kg.m2
				Y
GICLZ1	630	4000	16,18,19	42	125	95	60	80	57	37	20	30	30	5.4	0.0084
			20,22,24	52							10
			25,28	62							2.5
			30,32,35,38	82
			40,42,45,48,50	112
GICLZ2	1120	4000	25,28	62	144	120	75	95	67	44	10.5		60	9.2	0.018
			30,32,35,38	82							2.5
			40,42,45,48,50,55,56	112
			60	142
GICLZ3	2240	4000	30,32,35,38	82	174	140	95	115	77	53	3		80	16.4	0.0427
			40,42,45,48,50,55,56	112
			60,63,65,70	142
GICLZ4	3550	3600	32,35,38	82	196	165	115	130	89	62	14		90	22.7	0.075
			40,42,45,48,50,55,56	112							3
			60,63,65,70,71,75	142
			80	172
GICLZ5	5000	3300	40,42,45,48,50,55,56	112	224	183	130	150	99	71	3		140	36.2	0.0149
			60,63,65,70,71,75	142
			80,85,90	172
GICLZ6	7100	3000	48,50,55,56	112	241	200	145	170	109	80	6		200	46.2	0.24
			60,63,65,70,71,75	142							4
			80,85,90,95	172
			100	112
GICLZ7	10000	2680	60,63,65,70,71,75	142	260	230	160	190	122	90	4		290	68.4	0.43
			80,85,90,95	172
			100,110,120	212
GICLZ8	14000	2500	65,70,71,75	142	282	245	175	210	132	96	4	30	350	81.1	0.61
			80,85,90,95	172
			100,110,120	212
			130	252
GICLZ9	18000	2350	70,71,75	142	314	270	200	225	142	104	10		370	100.1	0.94
			80,85,90,95	172							5
			100,110,120,125	212
			130 140	252
GICLZ10	31500	2150	80,85,90,95	172	346	300	220	250	165	124	5		500	147.1	1.67
			100,110,120,125	212
			130 140,150	252
			160	302
GICLZ11	40000	1880	120	212	380	330	260	285	180	133	6	40	650	206.3	2.98
			130 140,150	252
			160,170,180	302
GICLZ12	56000	1680	120	212	442	380	290	325	208	156	6		1100	284.5	5.31
			130 140,150	252
			160,170,180	302
			190 200	352
GICLZ13	80000	1530	140 150	252	482	420	320	360	238	182	7		1600	402	9.16
			160,170,180	302
			190 200,220	352
GICLZ14	112000	1300	160,170,180	302	520	465	360	410	266	207	8		2300	582.2	15.92
			190 200,220	352
			240 250	410
GICLZ15	160000	1180	190 200,220	352	580	510	400	450	278	214	10		2600	778.2	25.79
			240 250,260	410
			280	470
GICLZ16	25000	1000	200 220	352	680	595	465	500	320	250	10	50	4100	1071	46.89
			240 250,260	410
			280 300 320	470
GICLZ17	280000	980	220	352	720	645	495	530	336	256	10	50	5100	1210	60.59
			240 250,260	410
			280 300 320	470
GICLZ18	355000	900	240 250,260	410	775	675	520	540	351	262	10		6000	1475	81.75
			280 300 320	470
			340	550
GICLZ19	450000	830	260	410	815	715	560	580	372	280	10		6700	1603	101.57
			280 300 320	470
			340 360	550
GICLZ20	500000	790	280 300 320	470	855	755	585	600	393	297	13		8100	2033	140.03
			340 360,380	550
GICLZ21	630000	750	300 320	470	915	795	620	640	404	305	13		10500	2385	183.4
			340 360,380	550
			400	650
GICLZ22	710000	720	340 360,380	550	960	840	665	680	415	316	13	60	14000	2458	235.04
			400 420	650
GICLZ23	800000	680	360,380	550	1010	890	710	720	435	333	13		15000	3332	323.16
			400 420,450	650
GICLZ24	1000000	650	380	550	1050	925	730	760	445	342	15		16500	3639	389.97
			400 420,450,480,500	650
GICLZ25	1120000	610	420,450 480 500	650	1120	970	770	800	465	362	15		18000	4073	485.96
GICLZ26	1250000	580	530	650	1160	990	800	850	475	366	15		19000	4527	573.64
			450,480 500	800
GICLZ27	1400000	560	530 560	650	1210	1060	850	900	479	369	15	70	23000	5485	789.74
			480 500	800
GICLZ28	1600000	540	480 500	650	1250	1080	890	960	517	402	20		24000	6050	960.26
			530 560,600	800
GICLZ29	2240000	520	500	650	1340	1200	960	1010	517	396	20	80	26000	7090	1268.98
			530 560,600,630	800
GICLZ30	2800000	500	560 600 630	800	1390	1240	1005	1070	525	403	20	80	30000	9264	1822.02
			670	900

Írd le

I. Fő előnyei (a homlokkerekes tengelykapcsolókhoz képest)

Kiváló szög- és sugárirányú eltérés kompenzáció

Hordós kialakítás: A külső fogak külső élei gömb alakúak (hordós) vannak megmunkálva, ami nagyobb holtjátékot biztosít.
Hatás: Lehetővé teszi, hogy a belső és a külső fogak nagyobb szögben illeszkedjenek egymáshoz, és alkalmazkodik bizonyos sugárirányú eltolásokhoz. A szögkompenzáció általában elérheti az 1°30′-ot, és a radiális kompenzáció lényegesen jobb, mint a homlokkerekes tengelykapcsolóknál. Ez a legalapvetőbb előnye.

Nagy terhelhetőség, alacsony kopás, hosszú élettartam

Felületi érintkezés: Rossz beállítás esetén a hengeres fogak fenntartják a felületi érintkezést, elkerülve az élterhelést és a feszültségkoncentrációt, amely a homlokfogakban gyakori.
Hatékony terheléseloszlás: A terhelés egyenletesebben oszlik el a fogak szélességében, így csökken az egységnyi felületre jutó nyomás.
Hatás: Nagyon megnöveli a tengelykapcsoló terhelhetőségét és ütésállóságát, miközben csökkenti a kopást és meghosszabbítja az élettartamot.

Automatikus igazítási és önközpontosító képesség

A hordós fogakra jellemző gömb alakú hálózás bizonyos fokú "önadaptáló képességet" biztosít. Automatikusan be tudja állítani a beépítési hibákból vagy az alapok lerakódásából adódó kisebb eltolódásokat, védve a csatlakoztatott berendezések csapágyait.

II. Szerkezeti és egyéb jellemzők

Kompakt szerkezet, nagy nyomatékú sebességváltó

Az azonos méretű hordós fogaskerekes tengelykapcsolók nagyobb nyomatékot tudnak továbbítani, ami nagy térfogati hatékonyságot kínál.

Kenést és tömítést igényel

Kenés: Merev, mozgatható tengelykapcsolóként fogfelületei jó kenést (általában olajat vagy zsírt) igényelnek a kopás és a hőképződés minimalizálása érdekében.
Tömítés: A szabványos felszerelések közé tartoznak a tömítések, például O-gyűrűk vagy ajakos tömítések, amelyek megakadályozzák a kenőanyag szivárgását és a külső szennyeződések bejutását. A tömítés megbízhatósága közvetlenül befolyásolja a tengelykapcsoló élettartamát.

Nagy megbízhatóság, zord körülményekhez is alkalmas

Tartósságuk miatt a GIICL-típusú tengelykapcsolókat széles körben használják olyan alkalmazásokban, amelyek folyamatos működéssel, nagy terhelésekkel, közepes és nagy sebességgel, valamint enyhe eltolódással járnak. Példák: kohászati hengerművek, bányászati gépek, nehézemelő berendezések, tengeri meghajtó rendszerek és generátorok.
