Szervo tengelykapcsolók Manufacturers

A szervotengelykapcsoló a szervomotort a gép alkatrészéhez köti, nagy pontossággal, nulla holtjátékkal és csavarási merevséggel továbbítva a nyomatékot, miközben kompenzálja a tengely eltolódását is, ami elengedhetetlen a pontos automatizáláshoz (robotika, CNC), azáltal, hogy egyenletes, megbízható mozgásvezérlést biztosít dinamikus, nagy sebességű rendszerekben. A legfontosabb típusok közé tartoznak a fém harmonika, tárcsa és elasztomer tengelykapcsolók, amelyek mindegyike olyan egyedi előnyöket kínál, mint például az extrém merevség vagy csillapítás, amelyeket úgy terveztek, hogy minimálisra csökkentsék a tehetetlenséget és a vibrációt az optimális rendszerteljesítmény érdekében.

Alapfunkciók és tulajdonságok

Nyomatékátvitel: A motort egy meghajtott részhez (például golyóscsavarhoz vagy fogaskerékhez) csatlakoztatja a forgási erő átviteléhez.

Zero-Backlash: Megszünteti a játékot a kapcsolatban, biztosítva a precíz parancs-mozgás fordítást, ami elengedhetetlen a nagy pontossághoz.

Torziós merevség: Ellenáll a csavarodásnak, megtartva a pontosságot és a reakciót a dinamikus rendszerekben.

Eltérés kompenzációja: Enyhe tengelyszög-, párhuzamos vagy tengelyirányú eltolódást tesz lehetővé az alkatrészek károsodása nélkül.

Alacsony tehetetlenségi nyomaték: A könnyű kialakítás lehetővé teszi a gyors gyorsítást és lassítást nagy sebességű alkalmazásokban.

Gyakori típusok és példák

Fújtatós tengelykapcsolók: Használjon vékony, rugalmas fémharangot a nagy torziós merevség és a nulla holtjáték érdekében, ideális precíziós hajtásokhoz.

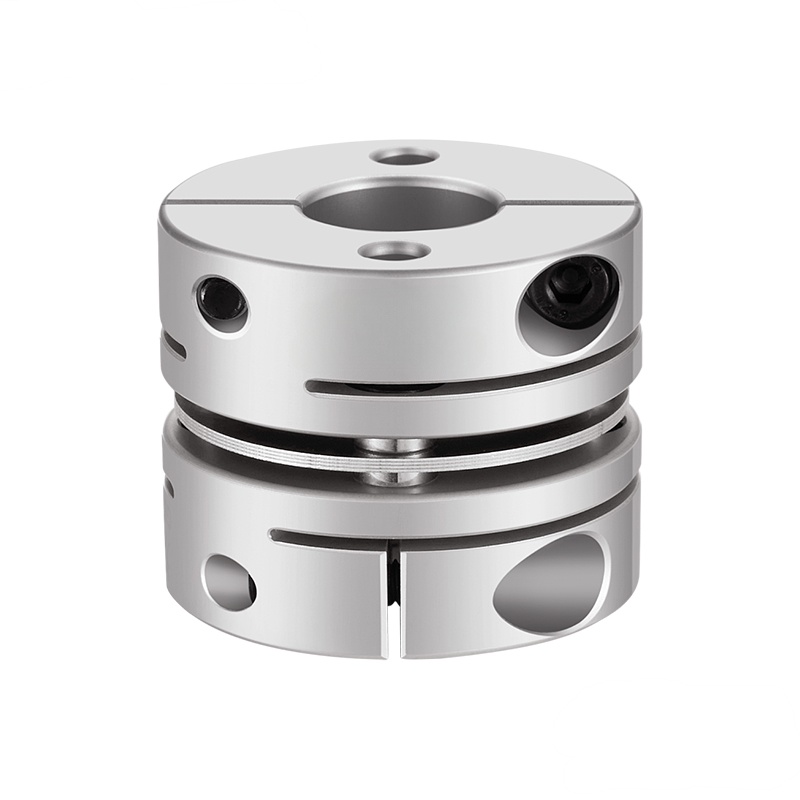

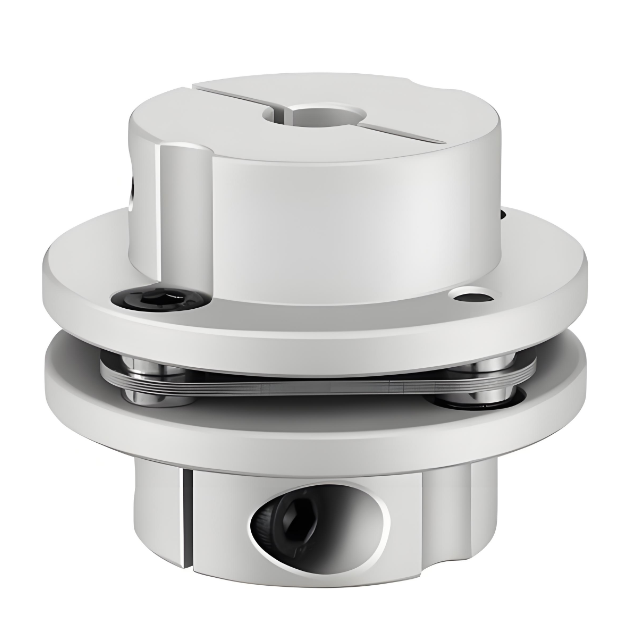

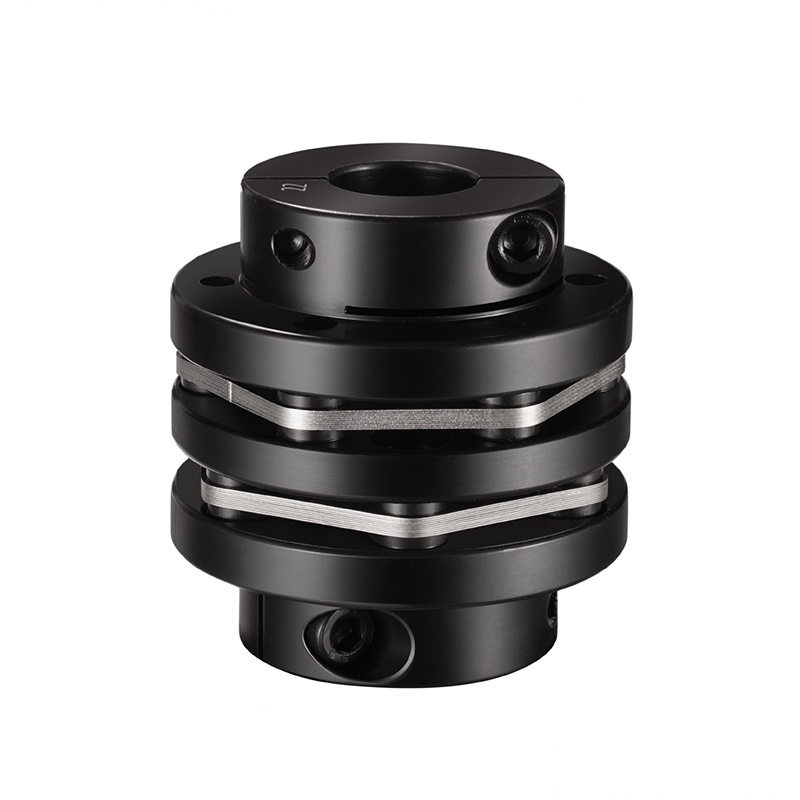

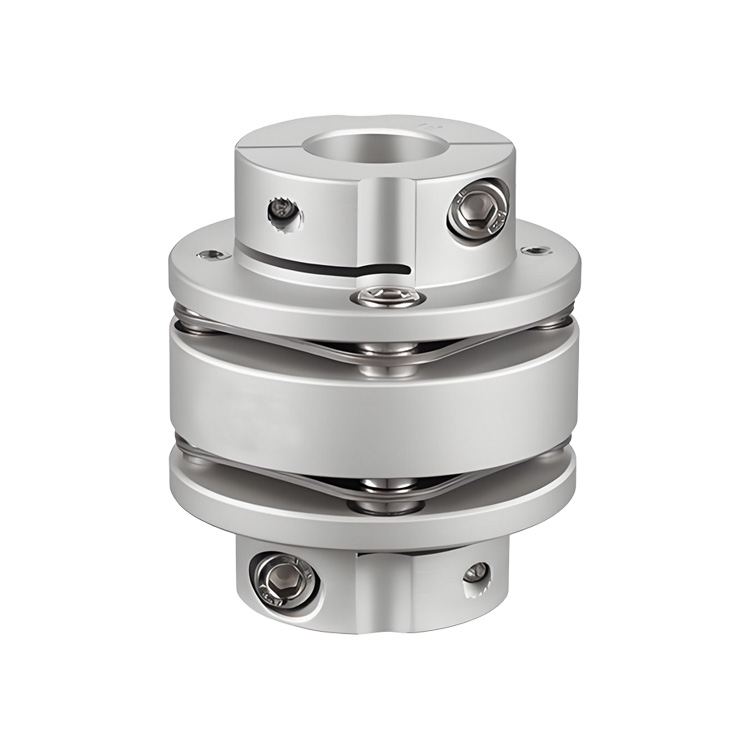

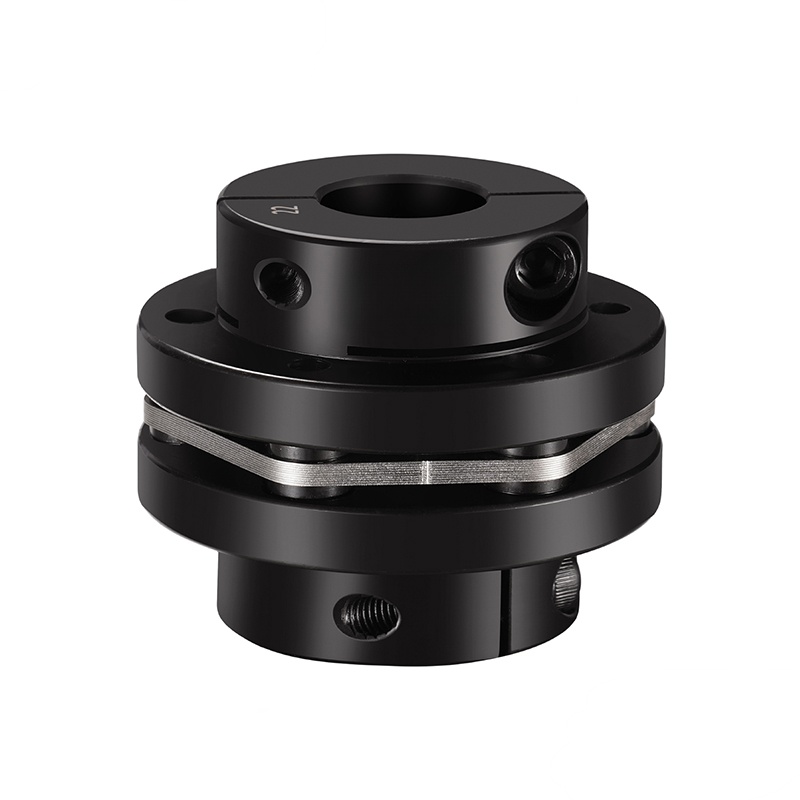

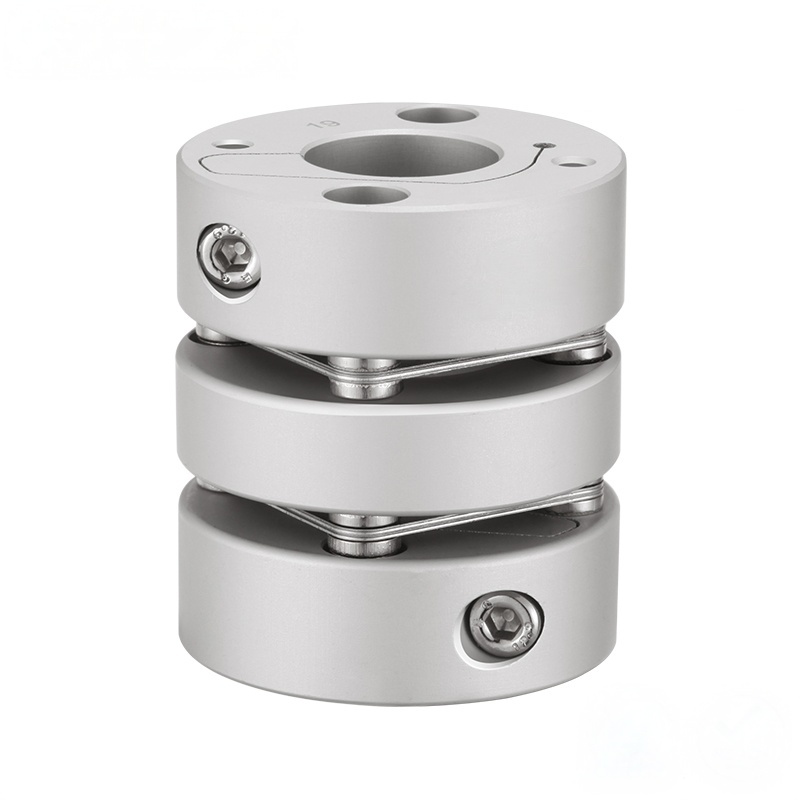

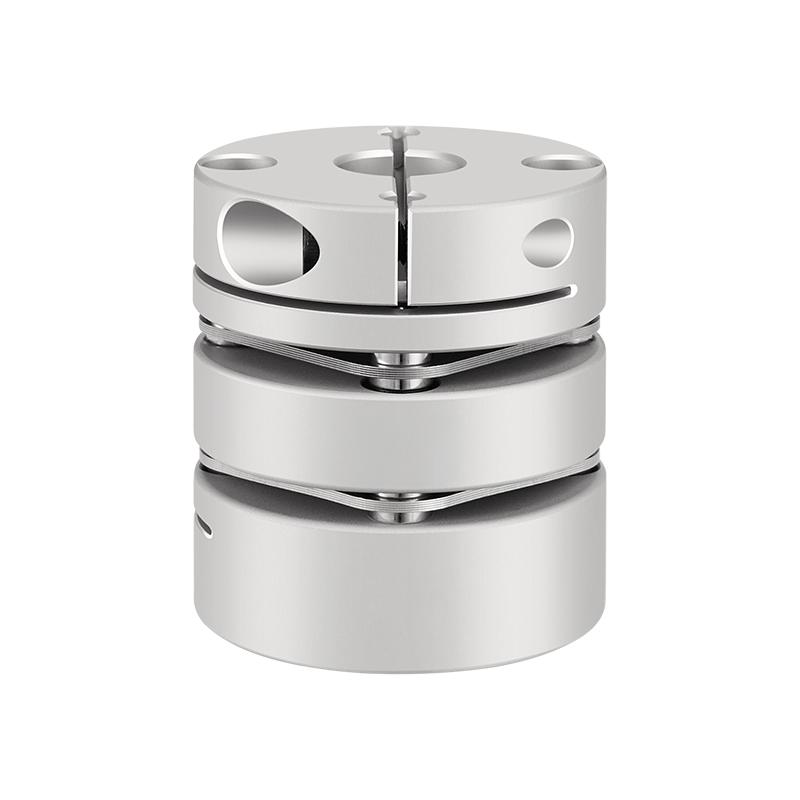

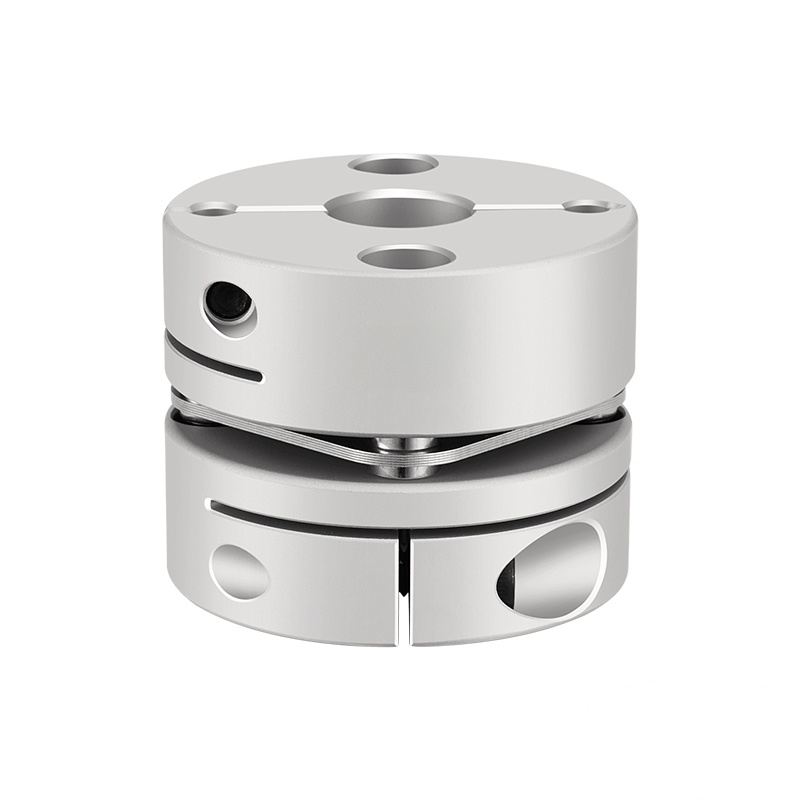

Tárcsás csatlakozók: A nyomatékot vékony fémtárcsákon keresztül továbbítja, amelyek nagy merevséget és alacsony tehetetlenséget kínálnak, de érzékenyek is lehetnek.

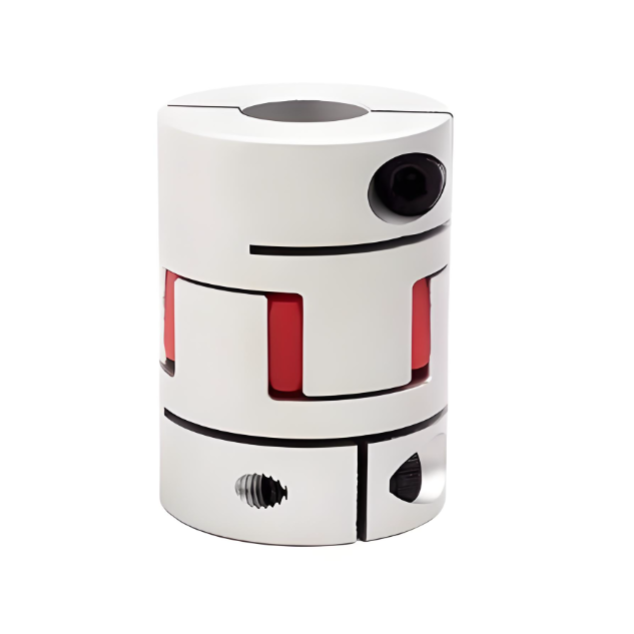

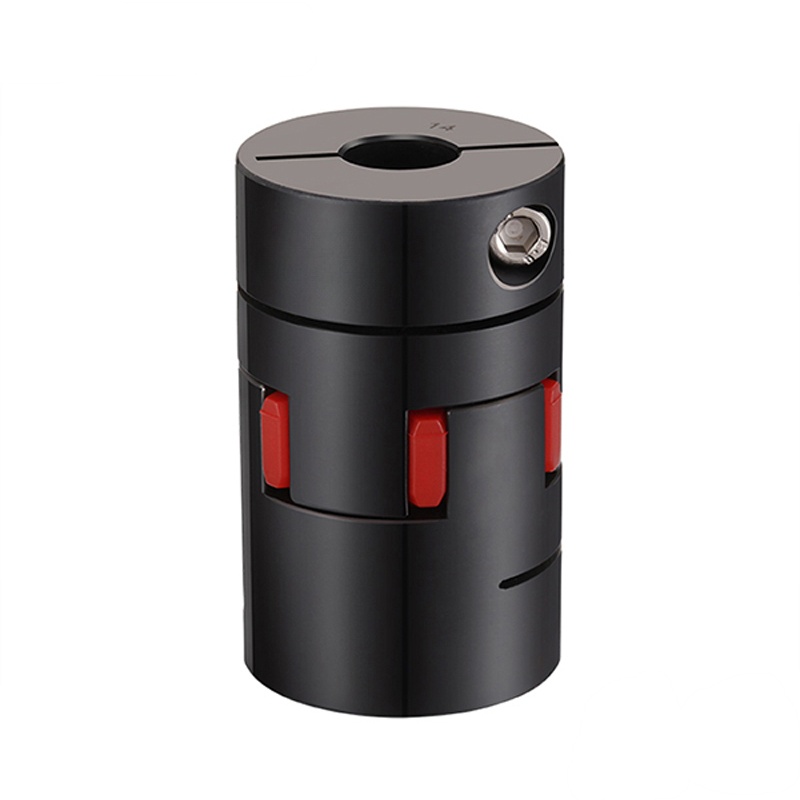

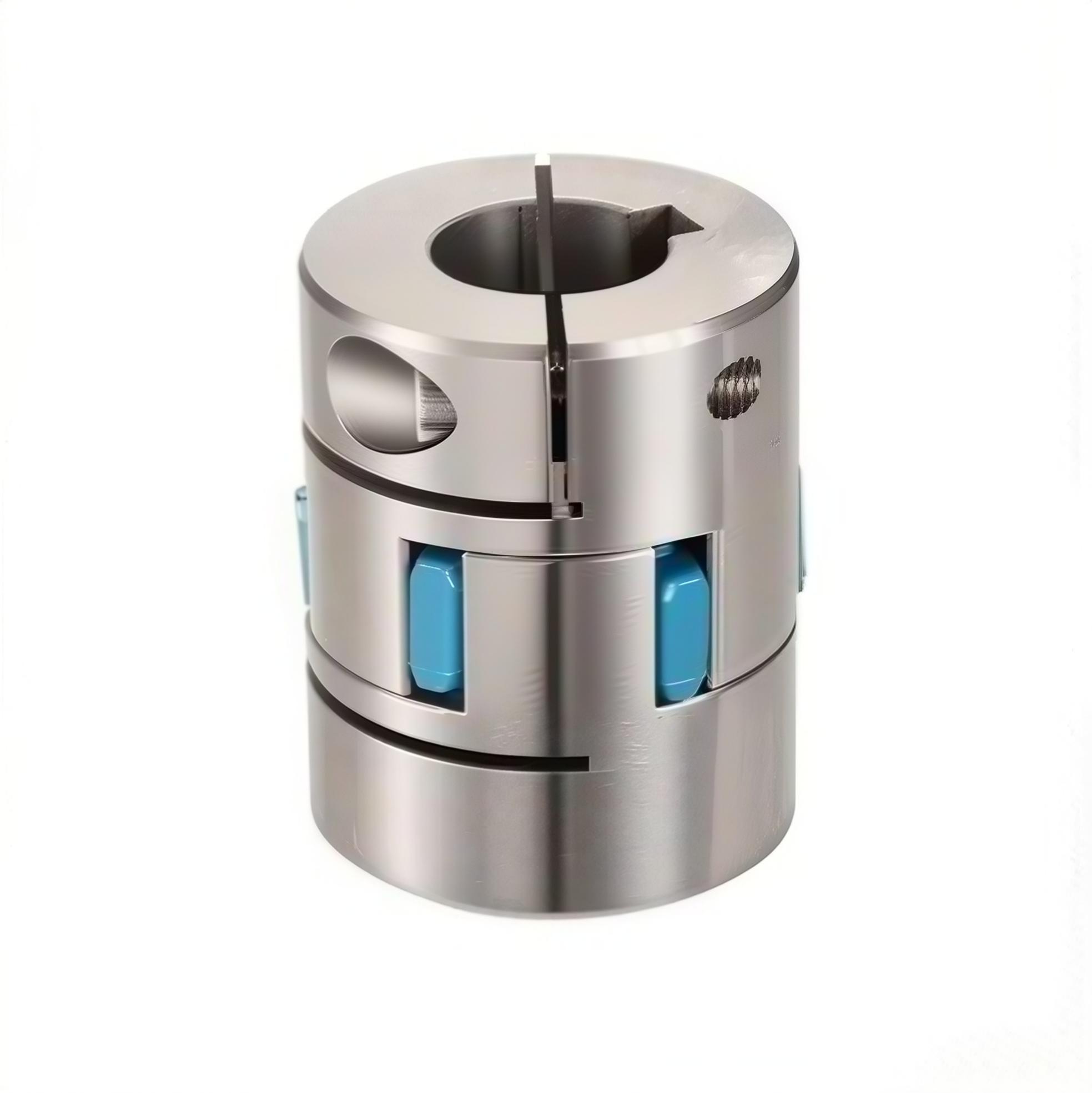

Elasztomer/pók csatlakozók: Használjon rugalmas poliuretán elemet (pókot) a rezgések csillapítására és az eltolódások kezelésére, ami költséghatékony alternatívát kínál.

Oldham-csatlakozók: Központi csúszótárcsával rendelkeznek, amely nulla holtjátékot biztosít, és jelentős párhuzamos eltolódást tesz lehetővé, gyakran használják léptetőrendszerekben.

Hol használják

Robotika és automatizálás: A pontos pozicionáláshoz és a sima mozgáshoz.

Szerszámgépek (CNC): Nagy dinamikus előtolású meghajtókban.

Félvezető gyártás: Az alkatrészek pontos elhelyezéséhez.

Csomagológépek: A pontos, megismételhető mozgásokhoz.

Rokangról
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Couplings Manufacturers and Servo Motor Coupling Factory in China. A vállalat évek óta elkötelezett a golyós ketrec típusú állandó sebességű univerzális tengelykapcsolók, kereszttengely típusú univerzális tengelykapcsolók és dobfogaskerekes tengelykapcsolók kutatása, fejlesztése és gyártása mellett. Szoros ipari-egyetemi-kutatási együttműködést folytatott katonai és helyi tudományos kutatóintézetekkel, valamint a PLA Tengerészeti Akadémia Energetikai Tanszékével, és folyamatosan terjeszkedett a precíziós, nagy teherbírású és nagysebességű területeken. A termékek sikeresen helyettesítették a külföldi híres márkájú termékeket kiváló teljesítménnyel, és a folyamattechnológia elérte a nemzetközi haladó szintet. Széles körben használják emelő és szállítás, kohászati ​​gépek, fémhengerlés, mérnöki gépek, bányászati ​​gépek, petrolkémiai, textilipari gépek, katonai hajók, páncélozott járművek, vasúti mozdonyok, speciális járművek és más területeken. A termék minőségét és szolgáltatását a felhasználók többsége elismerte és dicsérte, és Európába, Amerikába, Oroszországba, a Közel-Keletre, Indiába és más országokba és régiókba exportálják. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Becsületi oklevél

Hírek
Iparági tudás

Szervo tengelykapcsolók a Modern mozgásvezérlő rendszerekben

A szervo tengelykapcsolók kulcsfontosságú mechanikai alkatrészek, amelyeket a szervomotorok hajtott elemekkel, például golyóscsavarokkal, ólomcsavarokkal, sebességváltókkal vagy forgóasztalokkal való összekapcsolására használnak. Az automatizálásban és a precíziós gépekben a szervomotor-tengelykapcsolók közvetlen szerepet játszanak a vezérlőparancsok pontos mechanikus mozgássá alakításában. Kialakításuk a nulla holtjátékra, a nagy torziós merevségre és az alacsony tehetetlenségre összpontosít a gyors reagálás és a stabil pozicionálás támogatása érdekében.

Mivel az automatizálási rendszerek továbbra is nagyobb sebességgel, szigorúbb pontossági követelmények mellett működnek, a szervo tengelykapcsoló teljesítménye egyre inkább befolyásolja a rendszer általános hatékonyságát, megismételhetőségét és élettartamát.

A szervomotor tengelykapcsoló fő szerepe

A szervomotor tengelykapcsolója továbbítja a nyomatékot a motor tengelyéről a meghajtott alkatrészre, miközben fenntartja a pontos szögszinkronizálást. Bármilyen mozgáskiesés vagy rugalmas késleltetés ebben a kapcsolatban csökkentheti a pozicionálási pontosságot, különösen a zárt hurkú vezérlőrendszereknél.

A szervo tengelykapcsolókat ezért úgy tervezték, hogy merev, de rugalmas csatlakozást biztosítsanak. Hatékonyan továbbítják a nyomatékot, miközben kompenzálják a beépítési tűrések, a hőtágulás vagy a szerkezeti elhajlás okozta kis tengelyeltéréseket.

Nulla holtjáték és pozicionálási pontosság

A zéró holtjáték a szervo tengelykapcsolóknál meghatározó követelmény. A holtjáték késleltetést okoz a motor forgása és a hajtott mozgás között, ami pozicionálási hibákhoz, vibrációhoz és a vezérlés instabilitásához vezethet.

Az előfeszített vagy rugalmas erőátviteli elemeken keresztüli mechanikai játék kiküszöbölésével a szervomotor-tengelykapcsolók közvetlen és kiszámítható választ tesznek lehetővé a vezérlőjelekre. Ez a jellemző elengedhetetlen a CNC-gépekben, a robotcsuklókban és a félvezető berendezésekben, ahol mikron szintű pontosságra van szükség.

Torziós merevség és dinamikus reakció

A torziós merevség határozza meg, hogy a tengelykapcsoló mennyit csavarodik el terhelés hatására. A szervohajtású rendszerekben a nagyobb torziós merevség javítja a dinamikus reakciót, és segít megőrizni a vezérlés pontosságát gyors gyorsítás és lassítás során.

A különböző szervotengelykapcsoló-konstrukciók eltérő merevségi szintet kínálnak, lehetővé téve a mérnökök számára a merevség és a vibrációs viselkedés egyensúlyát. A megfelelő választás segít elkerülni a rezonanciát, miközben sima és stabil mozgást tart fenn a teljes működési sebességtartományban.

Eltérés kompenzációja a pontosság elvesztése nélkül

Még precíziós összeszereléseknél is nehéz tökéletes tengelybeállítást elérni. A szervo tengelykapcsolókat úgy tervezték, hogy elnyeljék a korlátozott szög-, párhuzamos- és tengelyirányú eltéréseket anélkül, hogy túlzott erőt adnának át a motor csapágyaira vagy a hajtott alkatrészekre.

  • Szögeltérés a tengely enyhe dőléséből
  • Párhuzamos eltolás a szerelési tűrések miatt
  • A hőtágulás okozta tengelyirányú mozgás

Ez az ellenőrzött rugalmasság növeli a rendszer tartósságát, miközben megőrzi a pozicionálási pontosságot és megismételhetőséget.

Alacsony tehetetlenségi nyomaték a nagy sebességű automatizáláshoz

Az alacsony tehetetlenség a szervomotor-tengelykapcsolók másik kritikus tulajdonsága. A könnyű szerkezet csökkenti a motorra visszaverődő terhelést, ami gyorsabb gyorsítást, lassítást és irányváltást tesz lehetővé.

A nagy sebességű automatizálásban és a robotikában a forgási tömeg minimalizálása közvetlenül javítja a ciklusidőket és az energiahatékonyságot, miközben támogatja a precíz vezérlést dinamikus körülmények között.

Gyakori típusai Szervo tengelykapcsolók

A különböző szervó alkalmazások eltérő csatolási jellemzőket igényelnek. A merevség, csillapítás és eltolódási igények alapján általában számos szervo tengelykapcsoló típust használnak.

  • A csőmembrán tengelykapcsolók vékony fém csőmembránt használnak a nagy torziós merevség és nulla holtjáték érdekében
  • A forgatónyomatékot kis tehetetlenségű, rugalmas fémtárcsákon keresztül továbbító tárcsacsatlakozók
  • Elasztomer vagy pók tengelykapcsolók, amelyek rezgéscsillapítást és eltéréstűrést biztosítanak
  • Oldham tengelykapcsolók, amelyeket nulla holtjátékra és nagyobb párhuzamos eltolódásra terveztek

A szervomotor-tengelykapcsolók alkalmazási területei

A szervo tengelykapcsolókat széles körben használják a pontos és megismételhető mozgásra támaszkodó iparágakban. Teljesítményük közvetlenül befolyásolja a termék minőségét és a folyamat stabilitását.

  • Ipari robotika és automatizált összeszerelő rendszerek
  • CNC szerszámgépek és nagy sebességű előtoló hajtások
  • Félvezető és elektronikai gyártó berendezések
  • Csomagoló és címkéző gépek, amelyek megismételhető mozgást igényelnek

Precíziós gyártási és mérnöki képesség

A szervo tengelykapcsolók teljesítménye nagymértékben függ a megmunkálási pontosságtól, az anyagválasztástól és a minőség-ellenőrzéstől. Szűk tűrések és állandó mechanikai tulajdonságok szükségesek a nulla holtjáték és a stabil merevség eléréséhez.

Az erőátviteli és tengelykapcsoló-technológiák terén hosszú távú tapasztalattal rendelkező Jiangsu Rokang Heavy Industry Technology Co., Ltd. precíziós gyártási és mérnöki szakértelmét alkalmazza a nagy pontosságú automatizálási és ipari mozgásvezérlő rendszerekhez alkalmas szervo tengelykapcsoló megoldások kifejlesztésére.

Következtetés

A szervo- és szervomotor-tengelykapcsolók a precíziós automatizálás alapvető összetevői. A nulla holtjáték, a szabályozott torziós merevség, az eltolódás kompenzációja és az alacsony tehetetlenség révén pontos, érzékeny és megbízható mozgásvezérlést tesznek lehetővé. Ahogy az automatizálási rendszerek folyamatosan fejlődnek, a jól megtervezett szervocsatlakozók továbbra is elengedhetetlenek a nagy teljesítmény és a hosszú távú működési stabilitás eléréséhez.
