Pofa tengelykapcsolók mint rugalmas erőátviteli alkatrészek

A pofás tengelykapcsolók széles körben használt rugalmas tengelykapcsolók, amelyek a nyomaték átvitelére szolgálnak, miközben elnyelik a forgó tengelyek közötti ütéseket és rezgéseket. A merev fém agyakat elasztomer betéttel kombinálva a pofa-csatlakozók egyensúlyt biztosítanak a nyomatékkapacitás és a rendszervédelem között. Az olyan változatokat, mint a pofás pókcsatlakozók és az íves pofacsatlakozások, általában olyan ipari környezetben választják ki, ahol fontos a megbízhatóság, a könnyű karbantartás és az eltolódási tűrés.

Egyszerű felépítésük és alkalmazkodó teljesítményük miatt a pofa-csatlakozások alkalmasak mind általános gépekhez, mind precízebb mozgásrendszerekhez, a pók kialakításától és az anyagválasztástól függően.

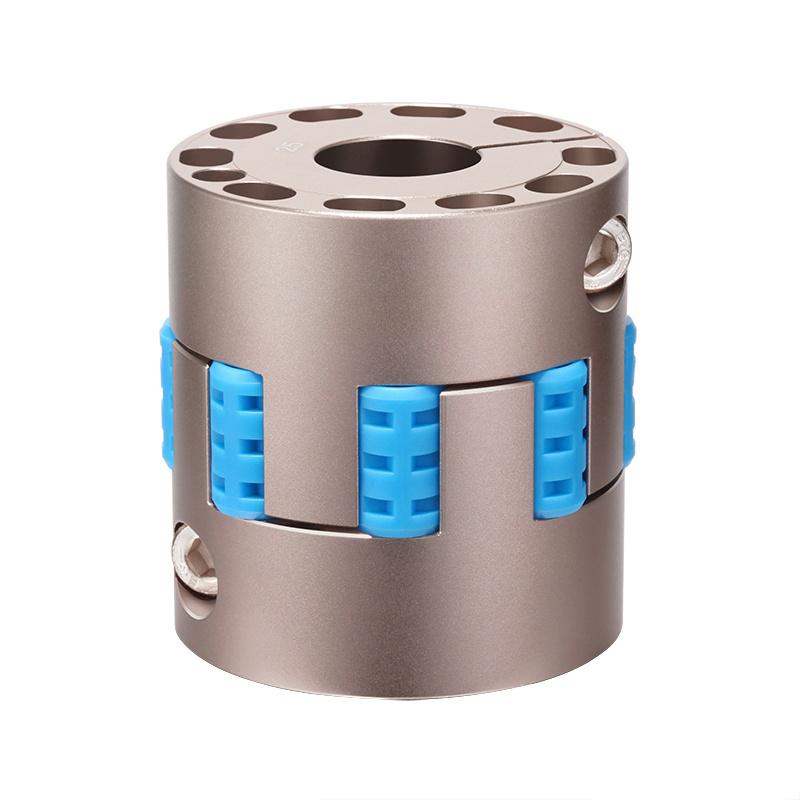

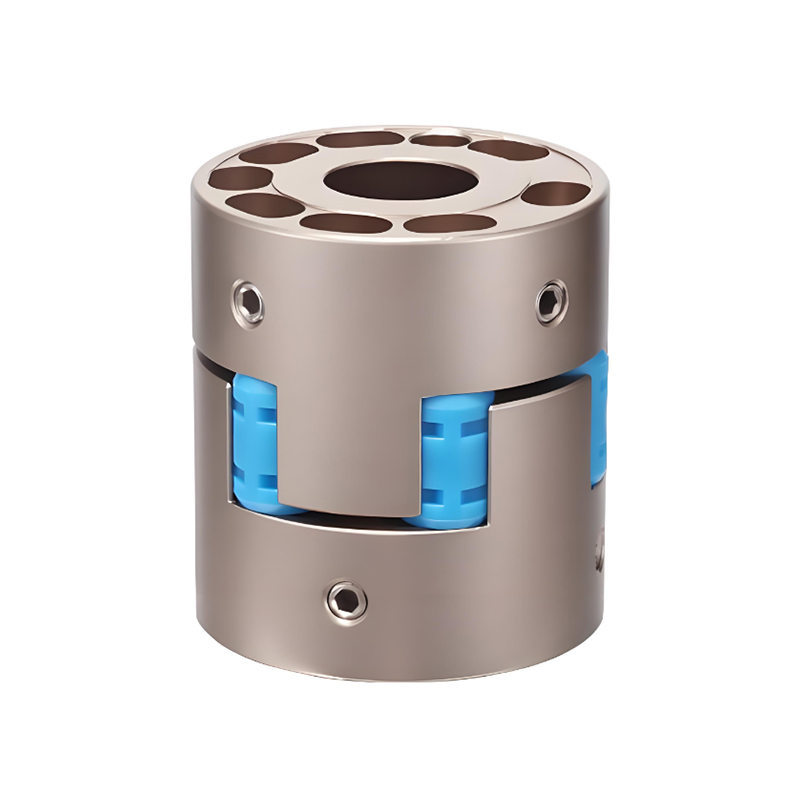

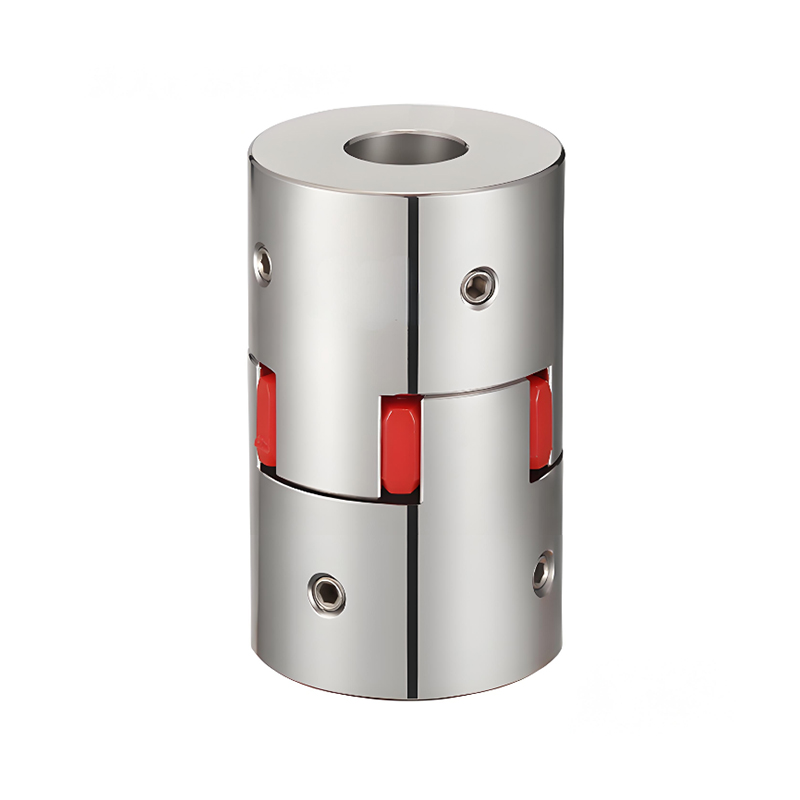

Alapfelépítése Jaw Spider csatlakozók

Az állkapocs pókcsatlakozó két fém agyból és egy közöttük elhelyezett rugalmas pókelemből áll. Mindegyik agynak egyenletesen elhelyezkedő állkapcsai vannak, amelyek összekapcsolódnak a pók lebenyeivel. Működés közben a forgatónyomaték a fém-fém közvetlen érintkezés helyett kompresszióban kerül át a pókba.

Ez a szerkezet lehetővé teszi, hogy a tengelykapcsoló egyesítse a fémagyak szilárdságát az elasztomer anyagok csillapítási tulajdonságaival, rugalmas csatlakozást hozva létre, amely megvédi a csatlakoztatott berendezéseket a dinamikus terhelésektől.

Nyomatékátvitel és terhelési út

Az állkapocs tengelykapcsolókban a nyomaték a hajtóagyból a póklebenyekbe, majd a hajtott agyba áramlik. A pók nyomóerők hatására működik, ami csökkenti a kopást és meghosszabbítja az élettartamot a nyíró alapú elasztomer kialakításokhoz képest.

Mivel a nyomaték útja rugalmas, a hirtelen terhelésváltozásokat a pók részben elnyeli. Ez csökkenti a tengelyekre, csapágyakra és sebességváltókra nehezedő csúcsfeszültséget, különösen indításkor vagy terhelésváltáskor.

Eltérés kompenzációs képességei

A pofás tengelykapcsolókat úgy tervezték, hogy alkalmazkodjanak az ipari berendezésekben előforduló gyakori tengelyeltérésekhez. Az elasztomer pók enyhén meghajlik, hogy elnyelje ezeket az eltéréseket anélkül, hogy túlzott erőt róna a csatlakoztatott alkatrészekre.

• Szögeltérés a metsző tengelytengelyek között
• Párhuzamos beállítási eltérés a tengelyeltolás miatt
• Korlátozott axiális mozgás a hőtágulásból

Ez a rugalmasság leegyszerűsíti a telepítési követelményeket, és támogatja a stabil, hosszú távú működést mérsékelt beállítási eltérésekkel rendelkező rendszerekben.

Rezgéscsillapítás és lengéscsillapítás

Az állkapocs pókcsatlakozók egyik legfontosabb előnye, hogy képesek csillapítani a vibrációt. Az elasztomer pók elnyeli a torziós oszcillációkat és lökésterheléseket, csökkenti a zajt és simítja az erőátvitelt.

Ez a csillapító hatás különösen értékes szivattyúkban, szállítószalagokban és általános gépekben, ahol a ciklikus terhelések vagy az egyenetlen nyomaték negatívan befolyásolhatja a rendszer stabilitását és az alkatrészek élettartamát.

Hibabiztos tervezési jellemzők

A pofa-csatlakozásokat gyakran hibabiztosnak nevezik, mivel az agyak kölcsönhatásba lépnek, ha a pók meghibásodik. A pók leromlása vagy törése esetén a pofák mechanikusan egymásba kapcsolódhatnak, ami korlátozott nyomatékátvitelt tesz lehetővé.

Ez a funkció a hajtás azonnali elvesztése helyett az ellenőrzött leállítást teszi lehetővé, ami olyan alkalmazásokban hasznos, ahol a hirtelen leállás további károkat vagy biztonsági problémákat okozhat.

Spider anyagok és keménység kiválasztása

Az állkapocs tengelykapcsoló teljesítménye nagymértékben függ a pók elem anyagától és keménységétől. A különböző elasztomer összetételek különböző szintű nyomatékkapacitást, csillapítást és rugalmasságot biztosítanak.

A poliuretán pókokat az erősség és rugalmasság egyensúlya miatt gyakran használják, míg a gumi alapú pókokat ott választják, ahol fokozott csillapításra van szükség.

Ívelt pofás tengelykapcsolók mozgásvezérlő rendszerek számára

Az ívelt pofa tengelykapcsolók a szabványos pofa-csatlakozások továbbfejlesztett változatai, amelyek kontúros pofaprofiljaik javítják a terheléselosztást és csökkentik a pókra ható feszültségkoncentrációt. Ez a kialakítás támogatja a simább nyomatékátvitelt és a jobb pozicionálási viselkedést.

A szervo- és mozgásvezérlő rendszerekben az ívelt pofa-csatlakozásokat gyakran csökkentett holtjáték-jellemzőik és szabályozott torziós rugalmasságuk miatt választják, így alkalmasak a precíz, mégis csillapított mozgásra.

Tipikus alkalmazási területek

Alkalmazkodhatóságuk és egyszerű karbantartásuk miatt a pofás tengelykapcsolókat és a pofás tengelykapcsolókat az iparágak széles körében használják.

• Szivattyúk és szállítószalag meghajtó rendszerek
• Általános ipari és feldolgozó gépek
• Élelmiszer- és csomagolóberendezések
• Szervohajtású és könnyű mozgásvezérlő alkalmazások

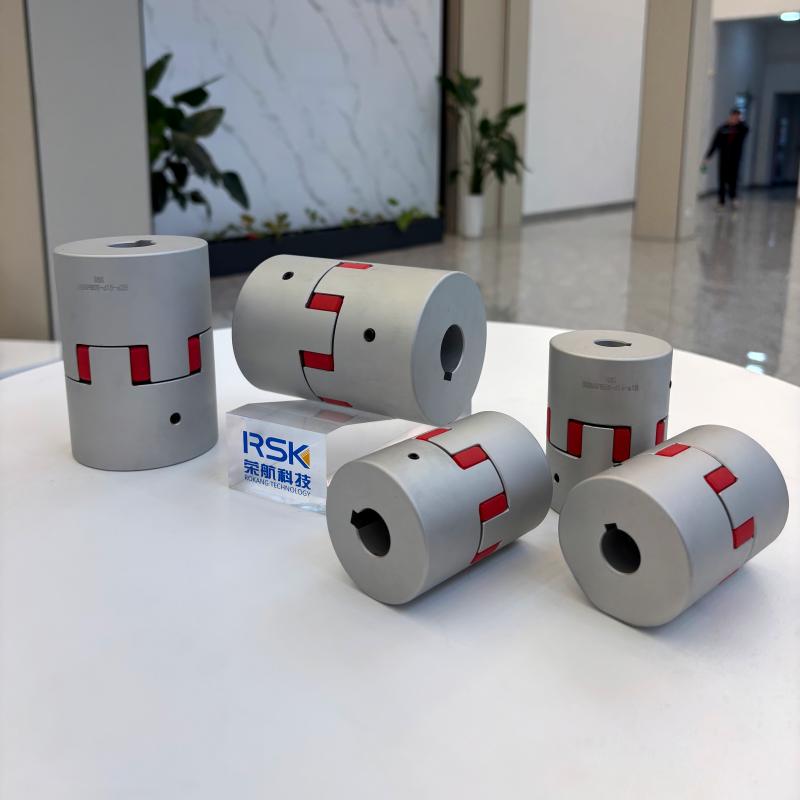

Gyártási minőség és alkalmazási tapasztalat

A megbízható pofacsatlakozás teljesítménye az agy pontos megmunkálásától, az egyenletes elasztomer minőségtől és a megfelelő összeszerelési tűrésektől függ. A gyártási képesség közvetlenül befolyásolja az egyensúlyt, a koncentrikusságot és a hosszú távú tartósságot.

Az erőátviteli alkatrészek és tengelykapcsoló-technológiák terén kiterjedt tapasztalattal rendelkező Jiangsu Rokang Heavy Industry Technology Co., Ltd. mérnöki és gyártási szakértelmét alkalmazza az ipari és mozgásvezérlési alkalmazások széles körére alkalmas pofás tengelykapcsolók és ívelt pofás tengelykapcsolók szállítására.

Következtetés

A pofás tengelykapcsolók, a pofás tengelykapcsolók és az íves pofacsatlakozások a nyomatékátvitel, a rezgéscsillapítás és az eltolódás kompenzációjának praktikus kombinációját kínálják. Az alkalmazkodó pókanyagokkal és a bevált szerkezeti kialakítással megbízható és rugalmas megoldásokat kínálnak számos ipari hajtásrendszerhez. Egyszerűségük, hibabiztos jellemzőik és sokoldalúságuk továbbra is gyakori választássá teszik őket a modern erőátvitelben.
