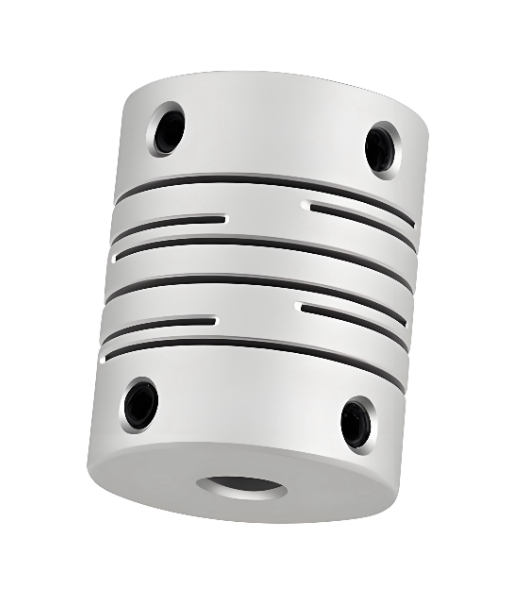

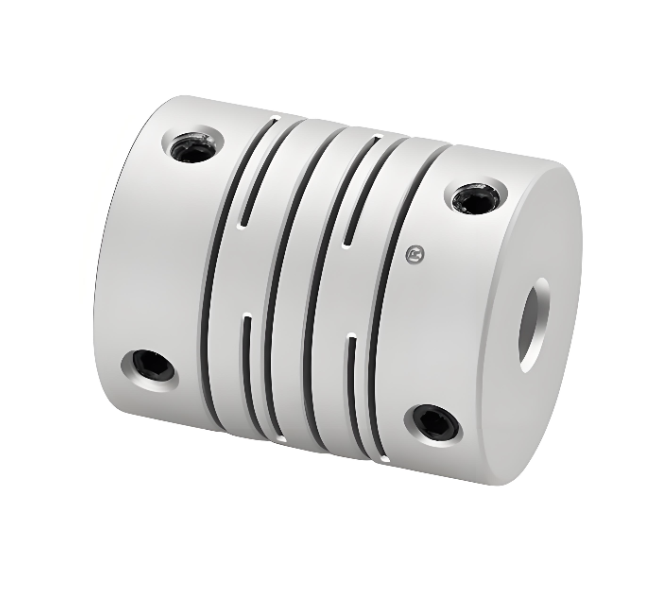

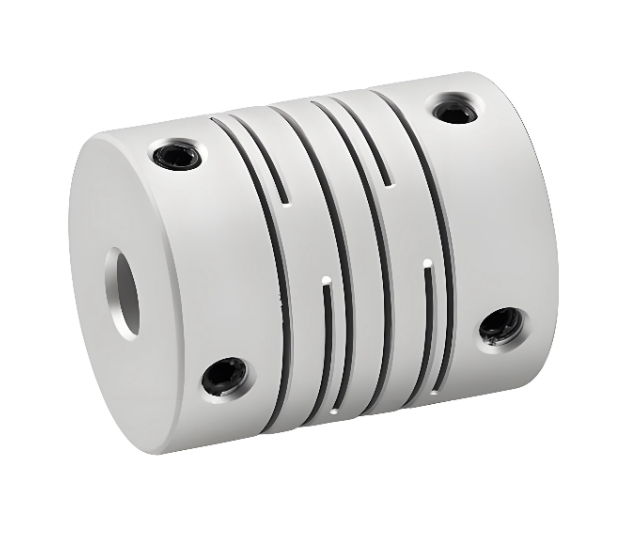

Specifikáció

> Integrált szerkezet, a nagy szilárdságú alumíniumötvözet anyag általános felhasználása

> A rugalmasság kompenzálja a radiális, szög- és axiális eltéréseket

> A hézagmentes tengely és a tengelyhüvelyes csatlakozás alkalmas előre és hátra forgásra

>Kifejezetten jeladóhoz és mikromotorhoz tervezve

>A pozicionáló csavar meghúzási módja

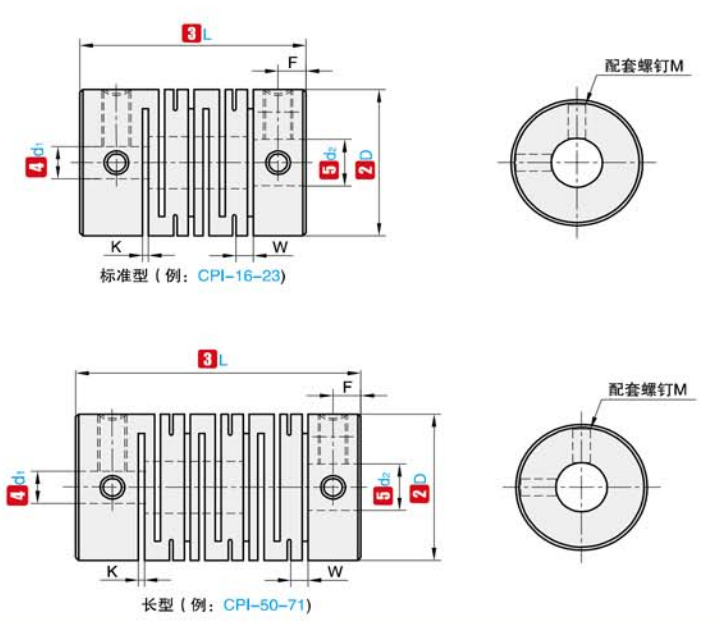

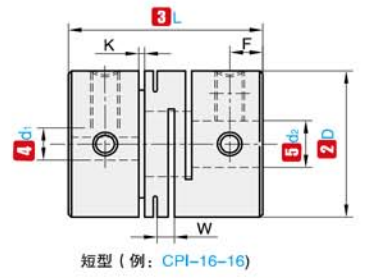

kódnév	D	L	Szabványos belső átmérő (mm)	K	W	F	M	Nyomatékos meghúzás (N.m)
RSK-CPI	12	18.5	2 3 4 5 6	0.55	1.2	2.5	M3	1.2
	16	18	3 4 5 6 6.35	0.55	1.3	3.0	M3	1.2
	16	23	4 5 6 6.35	0.55	1.3	3.0	M3	1.2
	20	20	4 5 6 6,35 7 8 10	0.55	1.4	3.6	M4	2.5
	20	26	4 5 6 6,35 7 8 10	0.55	1.4	3.6	M4	2.5
	25	25	4 5 6 6,35 7 8 9 9,525 10 11 12	0.6	1.7	4.0	M4	2.5
	25	31	5 6 6,35 8 9 9 525 10 11 12	0.6	1.8	3.6	M4	2.5
	32	32	8 9 9,525 10 11 12 12,7 14 15 16	0.8	2.3	6.0	M5	5
	32	41	8 9 9,525 10 11 12 12,7 14 15 16	0.8	2.3	4.3	M5	5
	40	56	8 10 11 12 12,7 14 15 16 17 18 19 20	0.8	2.3	6.0	M6	8
Megjegyzés: A tengelykapcsoló mindkét végén lévő belső furatok szabadon kombinálhatók a minimális és maximális belső átmérővel. A táblázatban feltüntetett belső átmérők tájékoztató jellegűek. A vevő által igényelt furatátmérő szintén csak tájékoztató jellegű. A megrendelő által igényelt furatátmérővel kapcsolatban kérjük, vegye fel velünk a kapcsolatot.

Kódnév	D	L	Névleges nyomaték (N.m)	torzítás engedélyezése (mm)	Döntés engedélyezése (∠°)	Axiális eltérés engedélyezése (mm)	RPM engedélyezése	Statikus torziós merevség (N.m/rad)	Tehetetlenségi nyomaték (N.m)	Súly (g)
RSK-CPI	12	18.5	0.75	0.1	1.5	±0,20	30000	31	8,3x10 ^-8	3.7
	16	18	0.9	0.1	1.5	±0,20	24000	44	3,3x10 ^-7	6
	16	23	0.9	0.1	1.5	±0,20	24000	44	3,3x10 ^-7	8.1
	20	20	1.6	0.15	1.5	±0,20	24000	80	3,3x10 ^-7	10
	20	26	1.6	0.15	1.5	±0,20	19000	109	9,0x10 ^-7	12
	25	25	3	0.15	1.5	±0,20	19000	109	9,0x10 ^-7	15
	25	31	3	0.15	1.5	±0,20	15000	165	2,2x10 ^-6	23
	32	32	6	0.15	1.5	±0,20	15000	165	2,6x10 ^-6	27
	32	41	6	0.15	1.5	±0,20	12000	270	8,0x10 ^-6	50
	38	41	9.5	0.2	1.5	±0,20	12000	270	9,6x10 ^-6	60
	40	56	15	0.2	1.5	±0,20	9400	344	3,1x10 ^-5	135
Megjegyzés: A fenti tehetetlenségi nyomatékot és a műszaki paramétereket a maximális rekesznyílás szabványával mérjük. A maximális névleges nyomatékérték magának a tengelykapcsolónak a tartósságától függ. Minél nagyobb a külső átmérő, annál nagyobb az erő, és minél kisebb a külső átmérő, annál nagyobb a megengedett sebesség.
