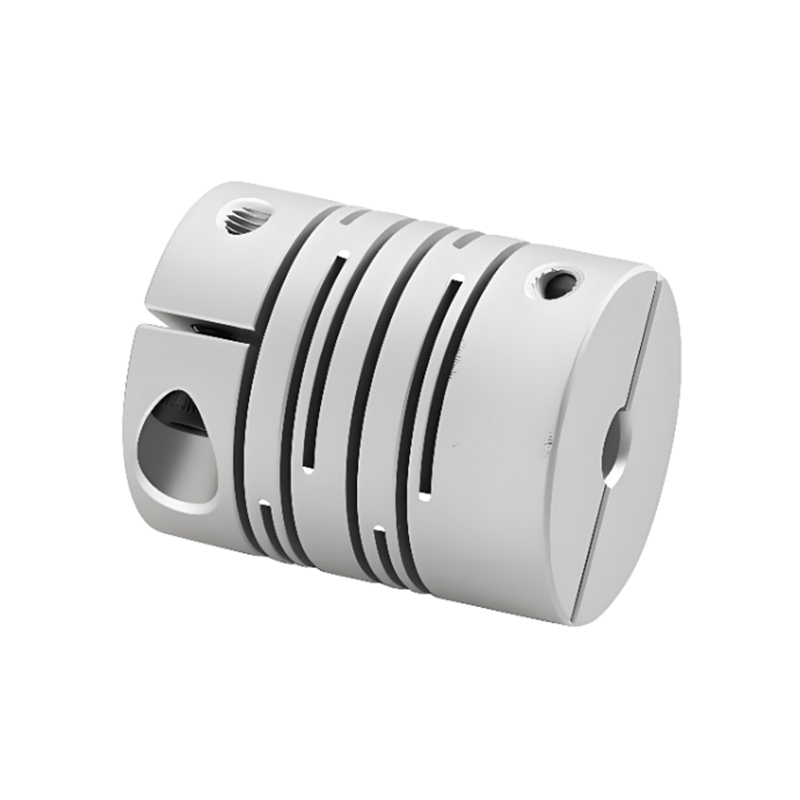

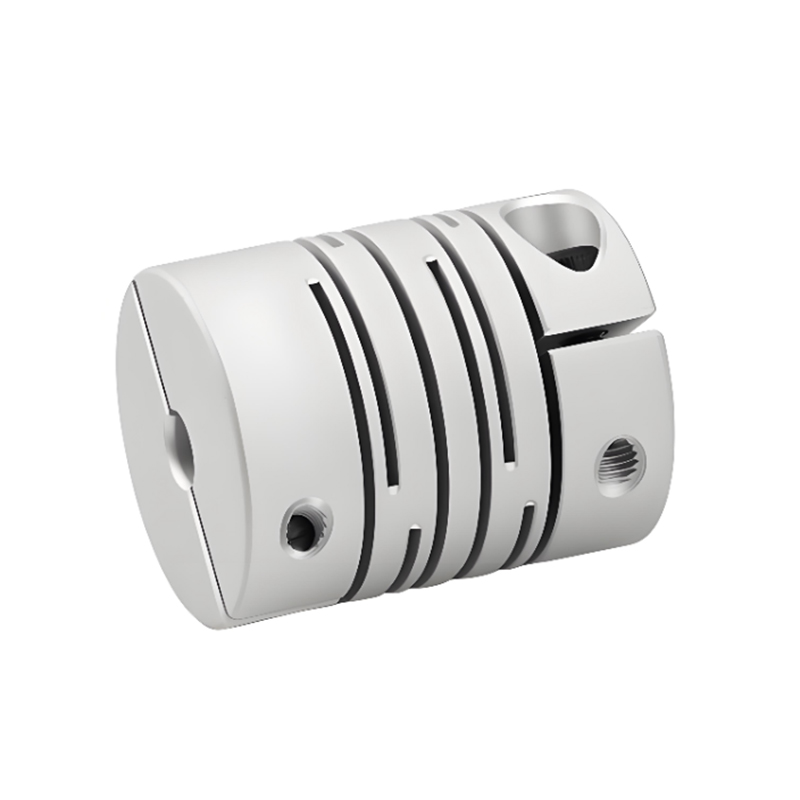

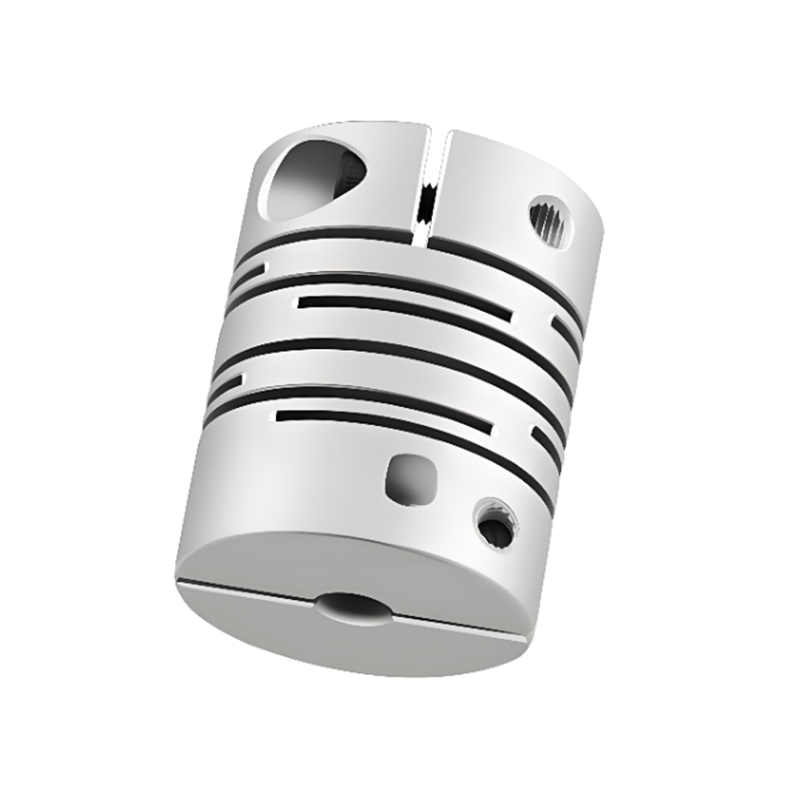

RSK-CPIC nagy szilárdságú alumíniumötvözet párhuzamos gerenda tengelykapcsoló bilincs típusa

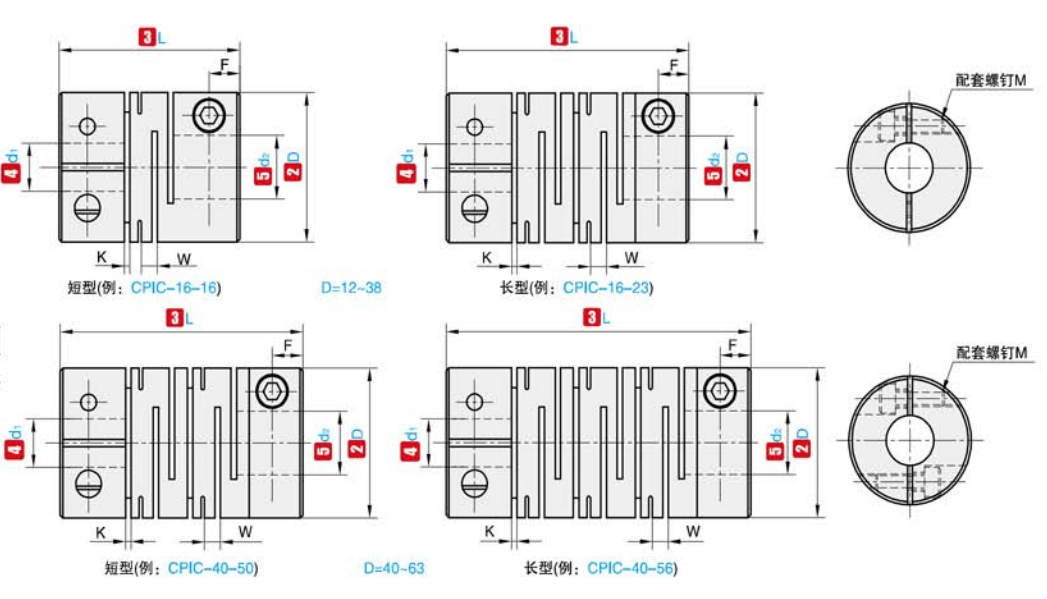

kódnév

D

L

Szabványos belső átmérő (mm)

E

F

H

M

Nyomatékos meghúzás (N.m)

RSK-CPIC

12

18.5

2 3 4 5 6

0.55

1.3

2.5

M2.5

0.8

16

18

3 4 5 6  6.35

0.55

1.4

3.18

M2.5

0.8

16

23

3 4 5 6  6.35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6,35  7  8  9 9 525  10  11 12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6,35  7  8  9 9 525  10  11 12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9,525  10  11 12 12,7 14 15 16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9,525  10  11 12 12,7 14 15 16

0.8

2.3

6.6

M4

2.5

40

56

8            10  11  12  12,7 14  15 16 17  18 19 20

0.8

2.7

8

M5

5

Megjegyzés: A tengelykapcsoló mindkét végén lévő belső furatok szabadon kombinálhatók a minimális és maximális belső átmérővel. A táblázatban feltüntetett belső átmérők tájékoztató jellegűek. A vevő által igényelt furatátmérő szintén csak tájékoztató jellegű. A megrendelő által igényelt furatátmérővel kapcsolatban kérjük, vegye fel velünk a kapcsolatot.

Kódnév

D

L

Névleges nyomaték (N.m)

torzítás engedélyezése (mm)

Döntés engedélyezése (∠°)

Axiális eltérés engedélyezése (mm)

RPM engedélyezése

Statikus torziós merevség (N.m/rad)

Tehetetlenségi nyomaték (N.m)

Súly (g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4x10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4x10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8x10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9,1x10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3x10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6x10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8x10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7x10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3x10 ^-5

142

Megjegyzés: A fenti tehetetlenségi nyomatékot és a műszaki paramétereket a maximális rekesznyílás szabványával mérjük. A maximális névleges nyomatékérték magának a tengelykapcsolónak a tartósságától függ. Minél nagyobb a külső átmérő, annál nagyobb az erő, és minél kisebb a külső átmérő, annál nagyobb a megengedett sebesség.
