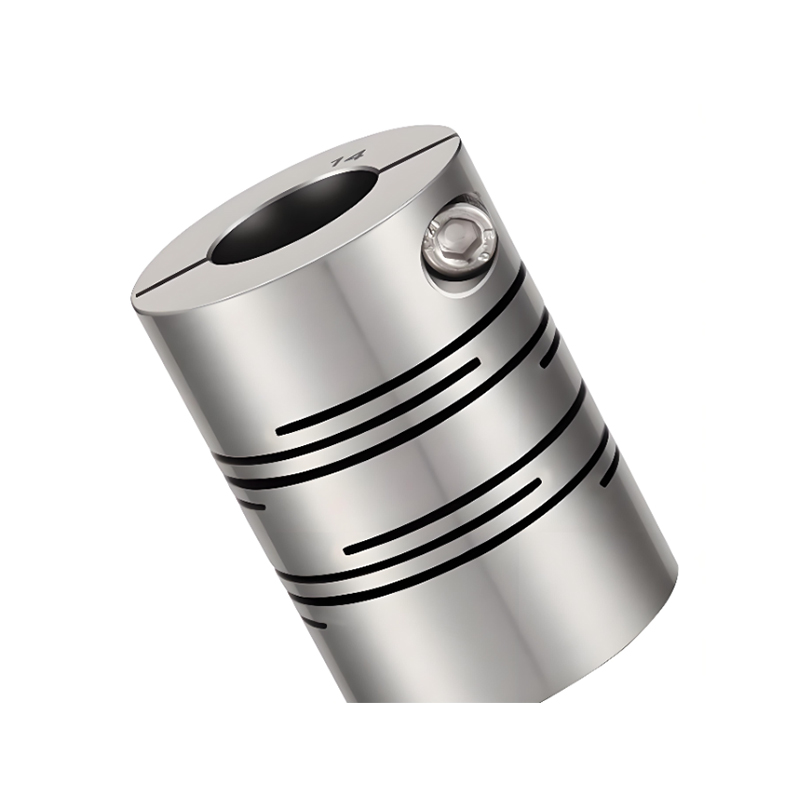

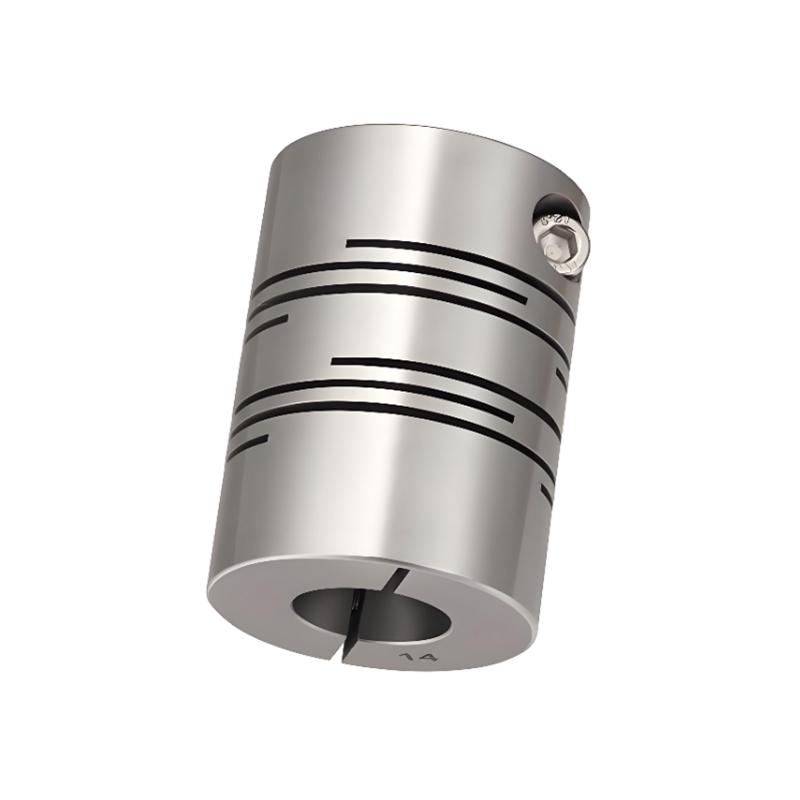

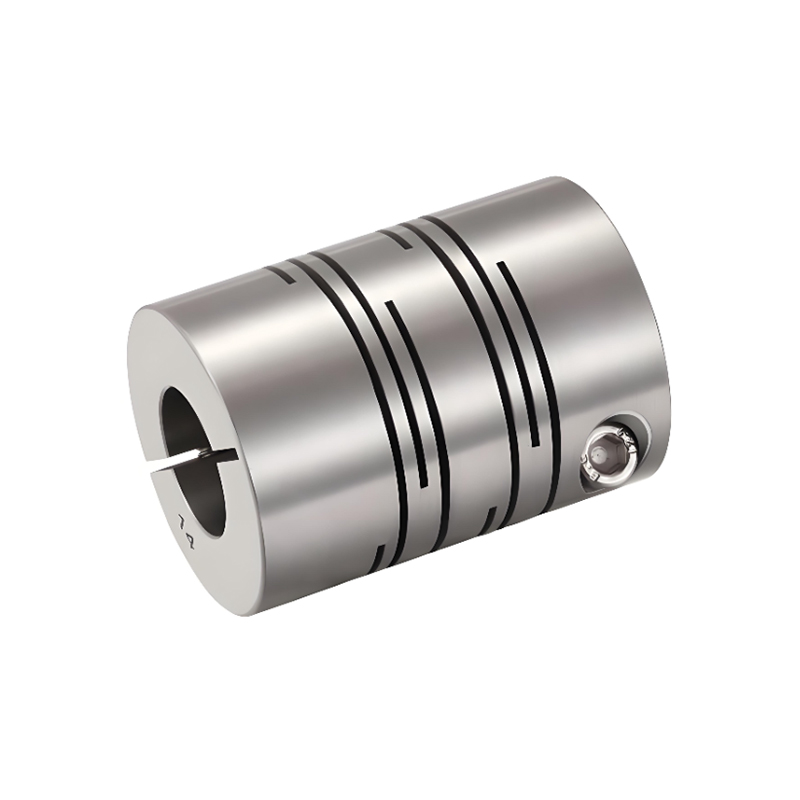

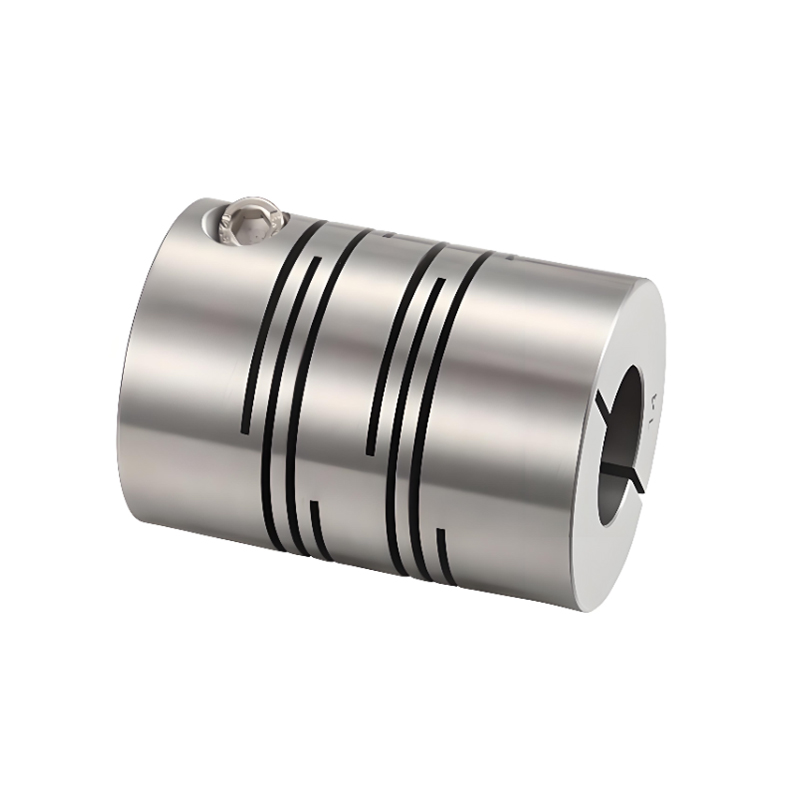

RSK-CPPCG nagy szilárdságú, rozsdamentes acél párhuzamos vonalú tengelykapcsoló bilincs típusa

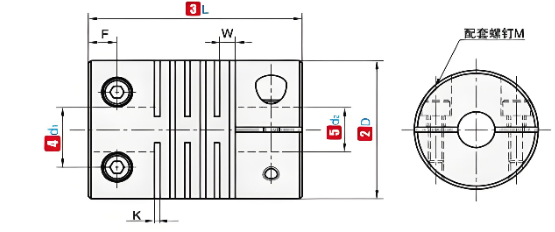

Kódnév

D

L

Szabványos belső átmérő (mm)

K

W

F

M

Nyomatékos meghúzás (N.m)

RSK-CPPCG

16

17.4

3 4 5 6

0.55

1.18

3.0

M2.5

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9 9 525  10  11 12 12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11 12 12,7 14 15 16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11 12 12,7 14 15 16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11 12 12,7 14 15 16  18  19  20

0.8

2.54

7.75

M4

2.5

Megjegyzés: A tengelykapcsoló mindkét végén lévő belső furatok szabadon kombinálhatók a minimális és maximális belső átmérővel. A táblázatban feltüntetett belső átmérők tájékoztató jellegűek. A vevő által igényelt furatátmérő szintén csak tájékoztató jellegű. A megrendelő által igényelt furatátmérővel kapcsolatban kérjük, vegye fel velünk a kapcsolatot.

Kódnév

D

L

Névleges nyomaték (N.m)

torzítás engedélyezése (mm)

Döntés engedélyezése (∠°)

Axiális eltérés engedélyezése (mm)

RPM engedélyezése

Statikus torziós merevség (N.m/rad)

Tehetetlenségi nyomaték (N.m)

Súly (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Megjegyzés: A fenti tehetetlenségi nyomatékot és a műszaki paramétereket a maximális rekesznyílás szabványával mérjük. A maximális névleges nyomatékérték magának a tengelykapcsolónak a tartósságától függ. Minél nagyobb a külső átmérő, annál nagyobb az erő, és minél kisebb a külső átmérő, annál nagyobb a megengedett sebesség.
