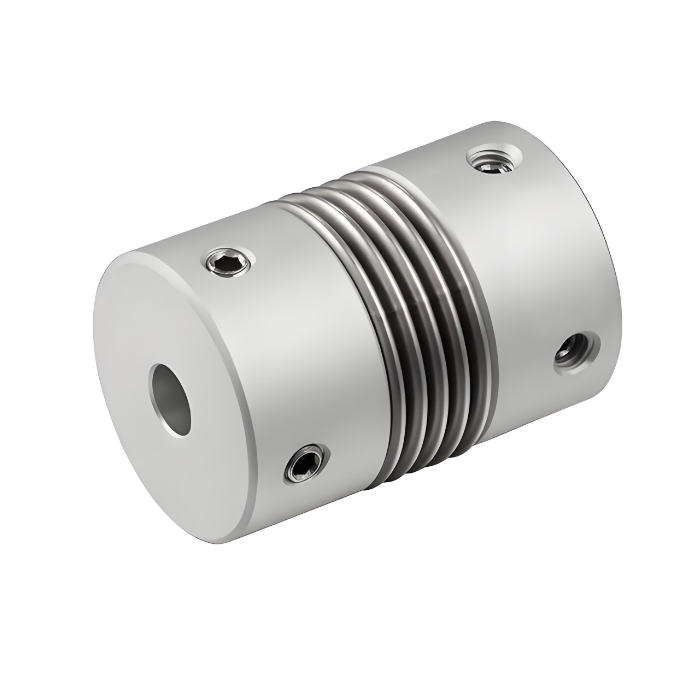

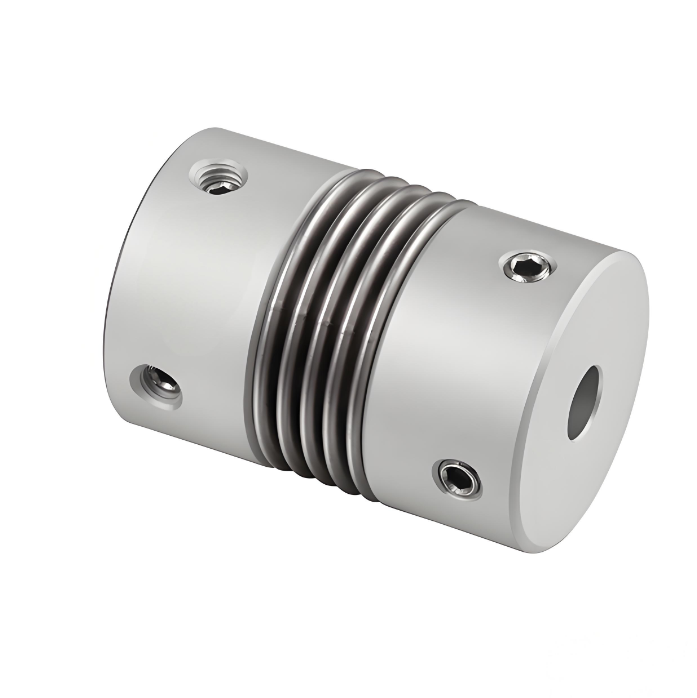

RSK-CPR alumínium ötvözet harmonika tengelykapcsolók pozicionálása A csavartípus hatékonyabban kompenzálja a radiális szög- és axiális eltéréseket

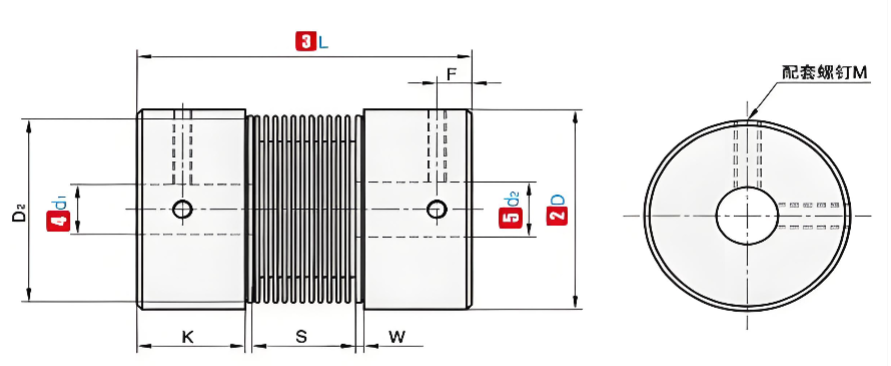

P/N

ΦD

L

Szabványos belső átmérő (mm)

K

W

S

D₂

F

M

Nyomatékos meghúzás (N.m)

RSK-CPR

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6,35-7-8-9-9,525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

Megjegyzés: A tengelykapcsoló mindkét végén lévő belső furatok szabadon kombinálhatók a minimális és maximális belső átmérővel. A táblázatban feltüntetett belső átmérők tájékoztató jellegűek. A vevő által igényelt furatátmérő szintén csak tájékoztató jellegű. A megrendelő által igényelt furatátmérővel kapcsolatban kérjük, vegye fel velünk a kapcsolatot.

P/N

ΦD

L

Névleges nyomaték (N.m)

torzítás engedélyezése (mm)

Döntés engedélyezése (∠°)

Axiális eltérés engedélyezése (mm)

RPM engedélyezése

Statikus torziós merevség (N.m/rad)

Tehetetlenségi nyomaték (N.m)

Súly (g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7,9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2,0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6,2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6,7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2,0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2,1X10⁻⁵

85

Megjegyzés: A fenti tehetetlenségi nyomatékot és a műszaki paramétereket a maximális rekesznyílás szabványával mérjük. A maximális névleges nyomatékérték magának a tengelykapcsolónak a tartósságától függ. Minél nagyobb a külső átmérő, annál nagyobb az erő, és minél kisebb a külső átmérő, annál nagyobb a megengedett sebesség.
