Az RSK-TGL nylon belső fogaskerék-gyűrűs fogaskerék-tengelykapcsoló egy könnyű és alacsony zajszintű átviteli csatlakozóelem. Alapvető jellemzője, hogy nagy szilárdságú nylon anyagból alakítják ki a belső fogaskerékgyűrűt, amely egy dob alakú külső fogaskerék hüvelyhez kapcsolódik. Kiváló ütéselnyelést, rezgéscsillapítást és elektromos szigetelési tulajdonságokat kínál, így alkalmas kis és közepes nyomatékigényű precíziós erőátviteli alkalmazásokhoz, ahol rezgéscsillapításra és elektromos korrózió elleni védelemre van szükség.

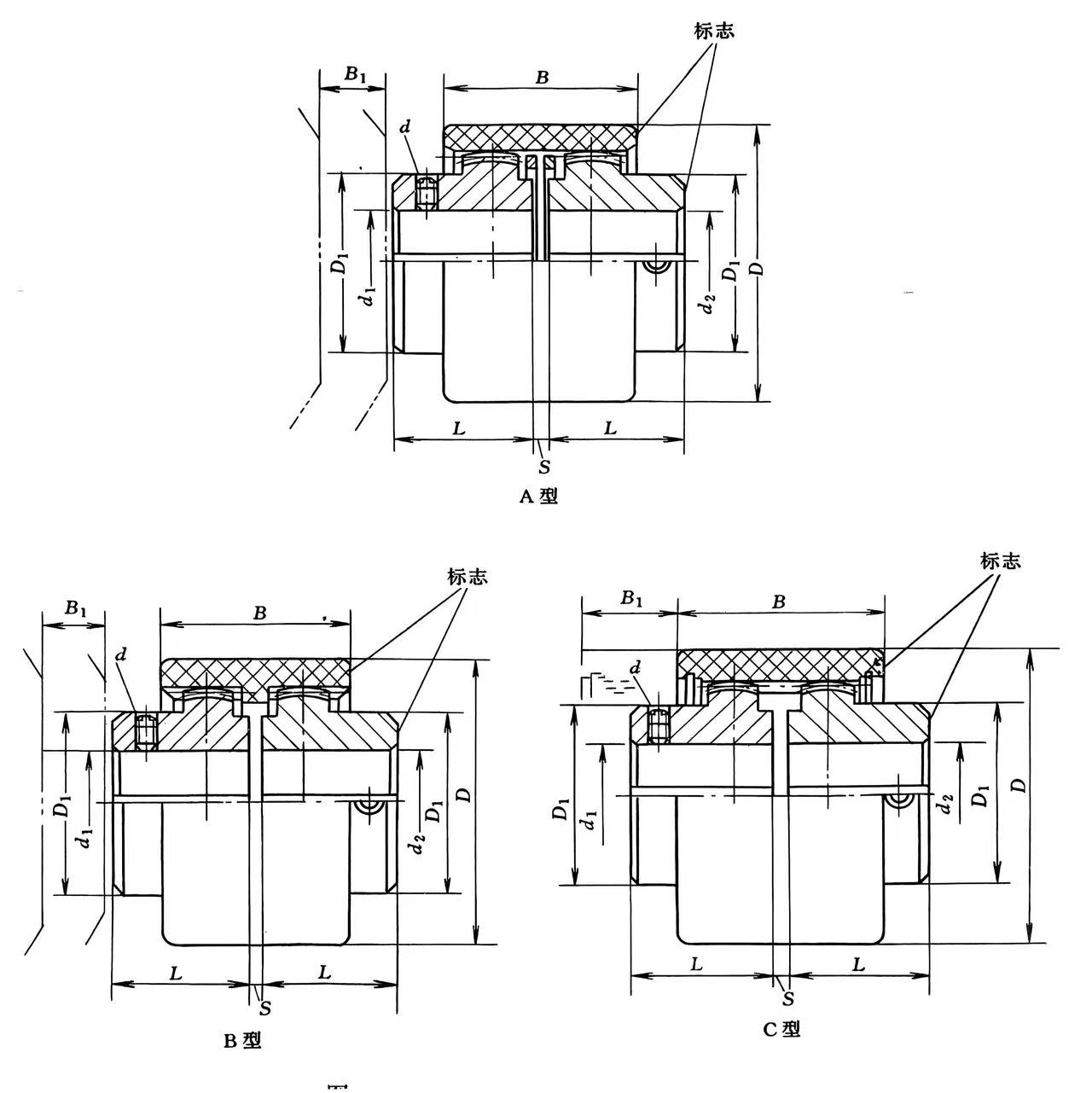

Modell	Névleges nyomaték /N·m	Megengedett forgás Sebesség [n]	Tengelyfurat átmérője	Tengelylyuk Hossz L	D			B				S	d	Súly		Tehetetlenségi Pillanat I
					A, B alakú	C alakú		A, B alakú	C alakú	A, B alakú	C alakú
														A alakú B alakú	C alakú	A alakú B alakú	C alakú
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Leírás

A fogaskerekes tengelykapcsoló egy nagy nyomatékú mechanikus csatlakozó nem kollineáris tengelyekhez, amely belső/külső fogaskerekek fogait használja a hüvelyekben az erőátvitelre, miközben kompenzálja a szög-, sugár- és axiális eltolódást, így ideális olyan nehézipari alkalmazásokhoz, mint például acélgyárak, szivattyúk és szállítószalagok, ahol a nagy teljesítménysűrűség és karbantartás szükséges. hosszú élettartam.

Hogyan működik

Alkatrészek: Minden tengelyhez két agy (külső fogaskerék fogakkal) csatlakozik, amelyeket hüvelyek kötnek össze (belső fogaskerék fogakkal).

Eltérés kompenzációja: A fogaskerék fogai lehetővé teszik a mozgást, hajlítást a tengelyek közötti szögeltérések (oldaltól oldalig), radiális (eltolás) és axiális (végtől végig) eltolódások kezeléséhez.

Nyomatékátvitel: A koronás fogaskerekek fogai közötti nagy felületi érintkezés hatékony, nagy nyomatékú erőátvitelt biztosít kivételes torziós merevséggel.

Főbb jellemzők és előnyök

Nagy nyomaték: Nagyon nagy nyomatékú terhelések kezelésére alkalmas.

Kompakt: Magas teljesítmény/tömeg arányt kínál, szűk helyeken is elfér.

Megbízható: Hosszú élettartamot biztosít megfelelő kenéssel.

Sokoldalú: Különféle konfigurációkban (egyszeres/kettős csatlakozású, merev/rugalmas felek) elérhető a különböző igényekhez.

Alkalmazások

Görgős meghajtók (acél-, papíripar)

Szivattyúk, ventilátorok, szállítószalagok

Energiatermelő berendezések

Karbantartás

Időszakos kenést (zsírt) igényel a fogaskerekek fogainak védelme érdekében.

A megfelelő beállítás a telepítés során kritikus fontosságú a megbízhatóság és a hosszú élettartam szempontjából.
