Name: RSK-WGP típusú dobfogaskerekes tengelykapcsoló féktárcsával, tárcsafékekkel kapcsolatos alkalmazásokhoz
Rating: 5 (99 reviews)

Műszaki adatok

Az alkalmazás magas követelményeket támaszt a kompakt elrendezéssel, a szinkronizált fékezéssel és a sebességváltó pontosságával szemben.

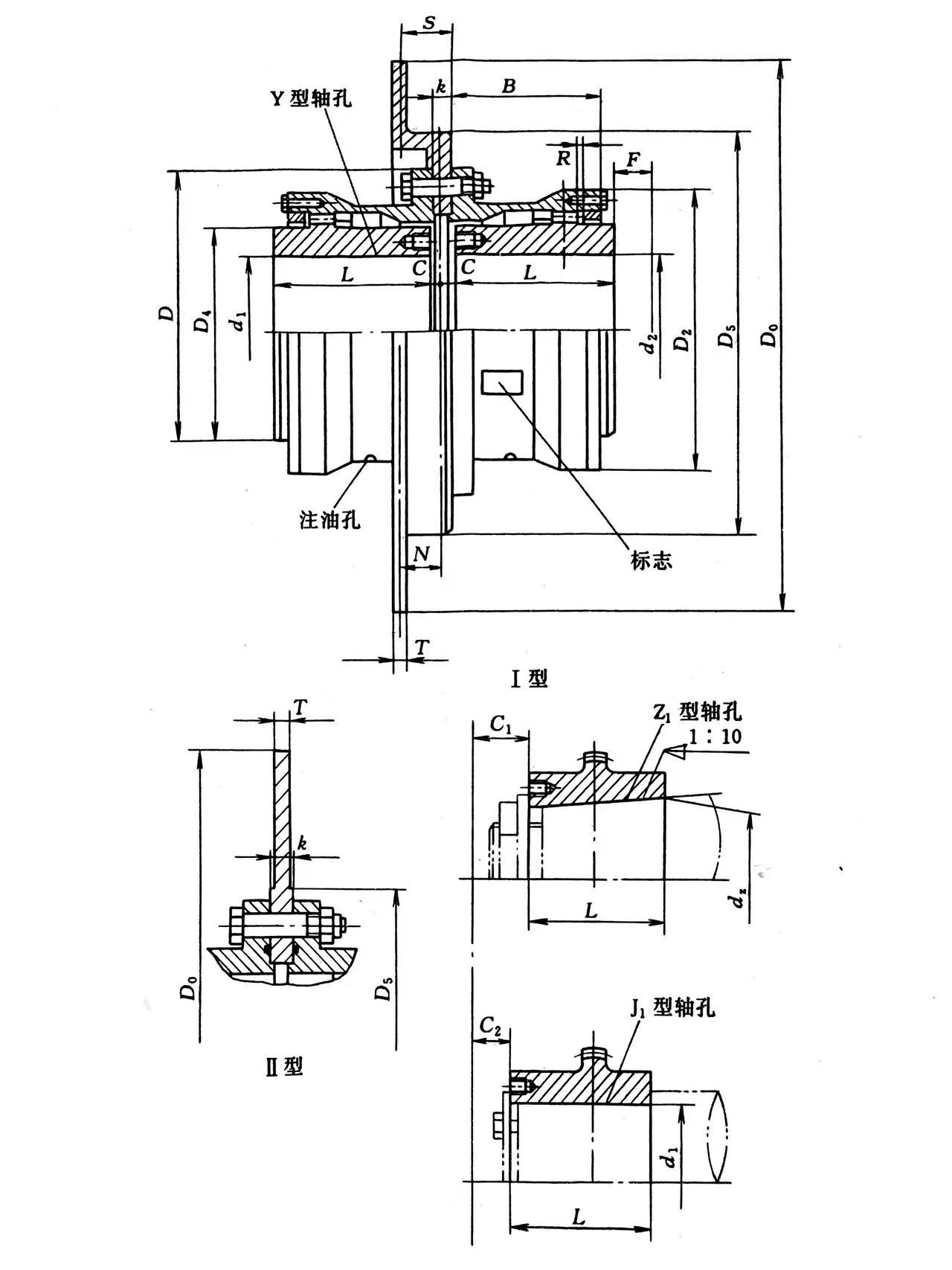

modell	Névleges nyomaték Tn/N.m	Megengedett sebesség n/r.min-1	Tengelyfurat átmérője d1\d2	L Tengelyfurat hossza L		D0	D	D2	D4	B	F	N	R	C	C1	C2	súlya m/kg	tehetetlenségi nyomaték I/kg.m2	Kenőzsír adagolás /ml
				Y	J1, Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100 110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100 110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100 110,120,125	212	167										48
			130 140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100 110,120,125	212	167										48	28
			130 140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100 110,120,125	212	167									8	51	32
			130 140,150	252	202										56
			160,170,180	302	242										66
WGP12	80000	1400	120,125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130 140,150	252	202										56	32
			160,170,180	302	242										66
			190 200	352	282										76
WGP13	112000	1400	140 150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160,170,180	302	242										66	32
			190 200,220	352	282										76
WGP14	160000	1200	160,170,180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190 200,220	352	282										78
			240.250.260	410	330										--	10

Leírás

A fogaskerekes tengelykapcsoló egy nagy nyomatékú mechanikus csatlakozó nem kollineáris tengelyekhez, amely belső/külső fogaskerekek fogait használja a hüvelyekben az erőátvitelre, miközben kompenzálja a szög-, sugár- és axiális eltolódást, így ideális olyan nehézipari alkalmazásokhoz, mint például acélgyárak, szivattyúk és szállítószalagok, ahol a nagy teljesítménysűrűség és karbantartás szükséges. hosszú élettartam.

Hogyan működik

Alkatrészek: Minden tengelyhez két agy (külső fogaskerék fogakkal) csatlakozik, amelyeket hüvelyek kötnek össze (belső fogaskerék fogakkal).

Eltérés kompenzációja: A fogaskerék fogai lehetővé teszik a mozgást, hajlítást a tengelyek közötti szögeltérések (oldaltól oldalig), radiális (eltolás) és axiális (végtől végig) eltolódások kezeléséhez.

Nyomatékátvitel: A koronás fogaskerekek fogai közötti nagy felületi érintkezés hatékony, nagy nyomatékú erőátvitelt biztosít kivételes torziós merevséggel.

Főbb jellemzők és előnyök

Nagy nyomaték: Nagyon nagy nyomatékú terhelések kezelésére alkalmas.

Kompakt: Magas teljesítmény/tömeg arányt kínál, szűk helyeken is elfér.

Megbízható: Hosszú élettartamot biztosít megfelelő kenéssel.

Sokoldalú: Különféle konfigurációkban (egyszeres/kettős csatlakozású, merev/rugalmas felek) elérhető a különböző igényekhez.

Alkalmazások

Görgős meghajtók (acél-, papíripar)

Szivattyúk, ventilátorok, szállítószalagok

Energiatermelő berendezések

Karbantartás

Időszakos kenést (zsírt) igényel a fogaskerekek fogainak védelme érdekében.

A megfelelő beállítás a telepítés során kritikus fontosságú a megbízhatóság és a hosszú élettartam szempontjából.
