Specifikáció

Az RSK-UL típusú Tire Coupling egy nagy rugalmasságú, karbantartást nem igénylő rugalmas tengelykapcsoló. Alapeleme egy gumiból vagy poliuretánból készült gumiabroncs alakú elasztomer, amely csavarokkal van összekötve két fém karimafélével. Jelentős elmozduláskompenzációt, valamint erőteljes csillapítást és rezgéscsillapítást ér el az elasztomer sugárirányú összenyomása és nyírási deformációja révén. Alkalmas közepes és alacsony sebességű átviteli alkalmazásokhoz, például szállítószalagokhoz, ventilátorokhoz és szivattyúegységekhez, amelyek rezgésszigetelést és eltolódás kompenzációt igényelnek.

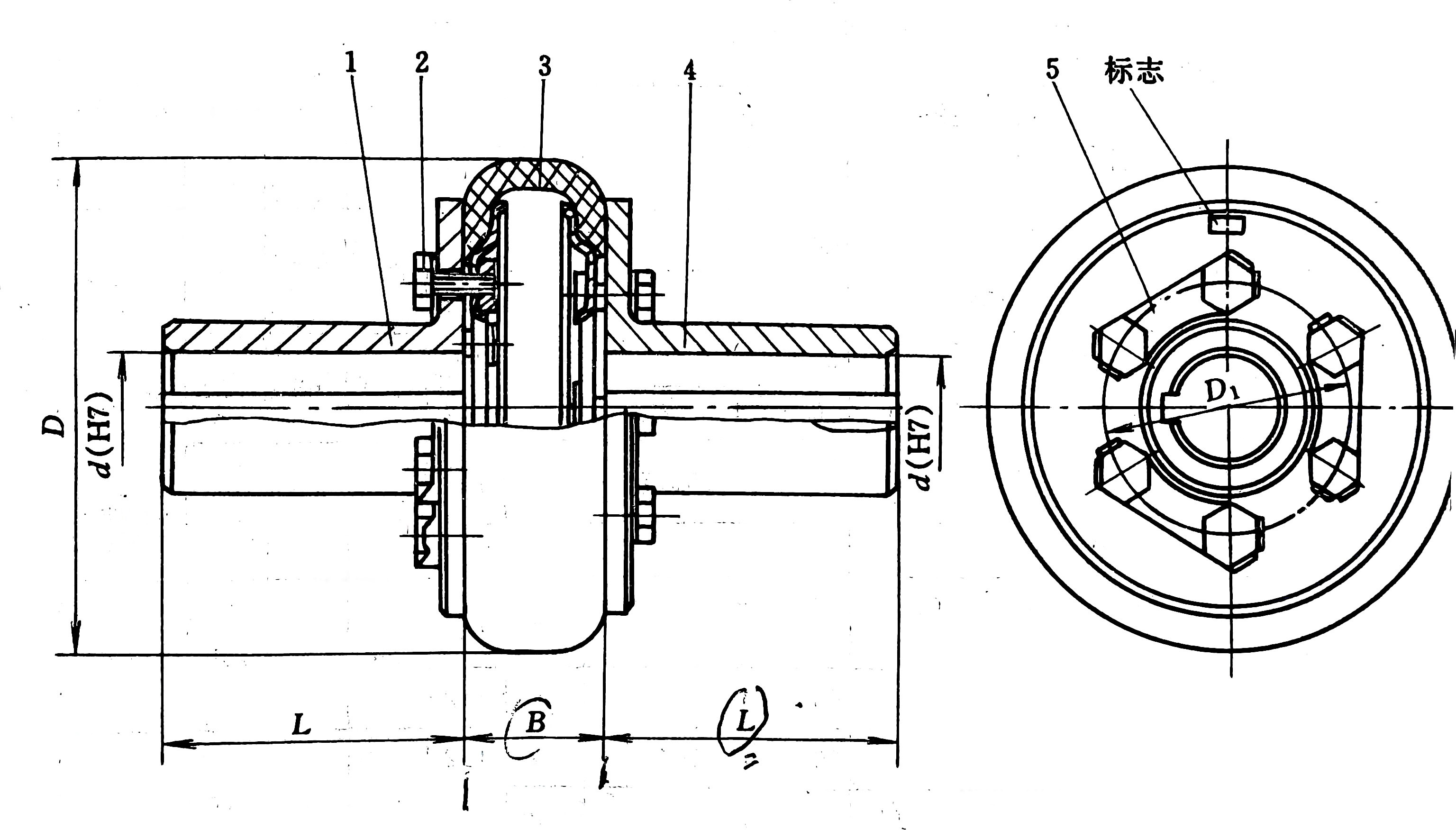

Modell	Névleges nyomaték /N·m	Pillanatnyi maximum Nyomaték Tmax /N·m	Megengedhető Rotációs Sebesség [n]		Tengelyfurat átmérője d(H7)		Tengely furat hossza L		D	B		Pillanat A tehetetlenségtől I	Súly m / kg
			Acél	Vas	Acél	Vas	J、J₁ - alakú	Y alakú
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42, 45, 48	40, 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42, 45, 48、50	40, 42、45	84	112
UL9	630	1800	2800		42, 45, 48, 50, 55, 56	42, 45, 48, 50, 55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45, 48, 50, 55, 56	45, 48, 50, 55, 56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50, 55, 56*	50, 55, 56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55, 56	55, 56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63, 65, 70, 71, 75*	63, 65, 70, 71, 75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80, 85, 90, 95	80, 85, 90, 95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85, 90, 95*	90, 95	132	172	560	150	300	4.6456	222
					100, 110, 120, 125,	100, 110, 120, 125	167	212
UL16	10000	20000	1000	1000	100, 110, 120, 125	100, 110, 120, 125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Írd le

Víz- és porálló gumiabroncs-csatlakozónkat úgy tervezték, hogy megbirkózzanak a zord munkakörnyezetekkel, és továbbra is stabilan működnek olyan zord körülmények között is, mint a nedvesség és a por. Speciális eljárásokkal és anyagokkal hatékonyan megakadályozza a víz és a por behatolását, biztosítja, hogy a belső szerkezet ne korrodálódjon, és jelentősen meghosszabbítja az élettartamot. )

A tengelykapcsoló a rendkívül rugalmas gumiabroncs-gyűrűre támaszkodik a nyomaték átvitelében, amely kiválóan képes kompenzálni a két tengely közötti axiális, radiális és szögeltolódást, valamint erősen alkalmazkodik a berendezés beszerelési hibáihoz és a tengely elmozdulásához az üzemelés során. Kiváló puffer- és lengéscsillapító teljesítménye jelentősen csökkentheti a berendezés ütését és rezgését működés közben, biztosítja a berendezés zavartalan működését, csökkenti az alkatrészek kopását, ezáltal csökkenti a karbantartási költségeket. Ezzel a funkcióval ugyanakkor hatékonyan csökkenthető az áramcsúcs is a berendezés működése során. Más tengelykapcsolókhoz képest a csökkentés akár 50%-os is lehet, ami energiamegtakarítást és az elektromos rendszer védelmét szolgálja. )

Szerkezeti felépítését tekintve egyszerű és kompakt, nem igényel kenést, és elkerülhető a kenőanyag szivárgásból eredő szennyeződés és karbantartási problémák. A napi össze- és szétszerelés és karbantartás egyszerű és kényelmes. Miután a főmotor tengelyét egyszer beállították, a főmotort nem kell mozgatni a rugalmas elem cseréjekor. A művelet gyorsan elvégezhető, sok időt és munkaerőt megtakarítva.

Ezt a tengelykapcsolót széles körben használják a bányászatban, a kohászatban, a textiliparban, a vízszivattyúban és más iparágakban, és -20 ℃ és 80 ℃ közötti hőmérsékleti tartományban stabilan működhet. Akár a bányászati berendezések erős behatási környezetében, akár a textilműhelyek poros környezetében, akár a vízszivattyúk hosszú távú párás munkakörnyezetében, megbízható teljesítményt mutat, és szilárd garanciát nyújt a berendezések hatékony működésére.
