RSK-BJB Nagy hatékonyságú sebességváltó gömbketrec CV Univerzális tengelykapcsolók, amelyeket főként a bányászati ​​teherautó kerékvégében használnak

BJ-B jellemző:

Működési szög≤42,5°

Csatlakozás spline tengelyen keresztül

Alapvető előírások

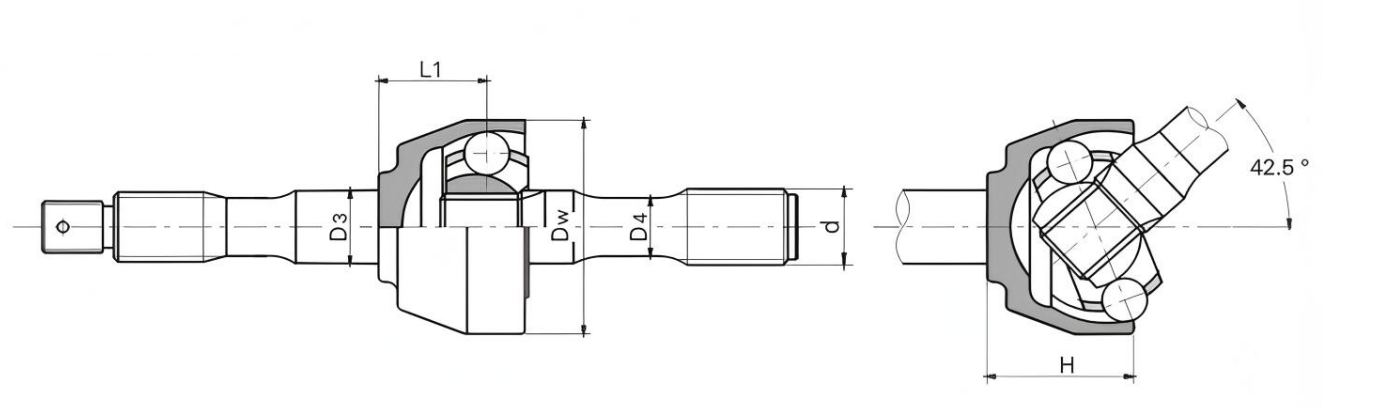

A fő méretek

Megjegyzések: a "∞" méretek tájékoztató jellegűek

A jellemzők és a használat

• Kompakt szerkezet; könnyű össze- és szétszerelés; a megengedett működési szög elérheti a 42,5°-ot.
• Főleg járművek kormányhídjának átvitelére használják.

A szimbolizáló példa: BJ125B1000

BJ: BJ-típus

125: A specifikáció 125

B: B típus

1000: A hossza 1000 $ $

A nagy hatékonyságú sebességváltó gömbkosaras CV Universal tengelykapcsolók egy precíziós erőátviteli alkatrész, amelyet összetett munkakörülményekhez terveztek. Kiváló teljesítménye és megbízható minősége számos területen kulcsszerepet játszik. )

A tengelykapcsoló főként egy gömbketrec külső gyűrűből, egy csillag alakú belső gyűrűből, egy ketrecből és egy erőátadó acélgolyóból áll. A golyókosár külső gyűrűje és a csillag alakú belső gyűrű szorosan kapcsolódik a mester- és a segédtengelyhez. Az erőátadó acélgolyók középpontjai mind a tengelykapcsoló középpontján átmenő síkban helyezkednek el, és a gömb alakú külső gyűrű külső gömbhornyaiból és a csillag alakú belső gyűrű külső gömbhornyaiból álló futópályában helyezkednek el. A két gömbfelület középpontja egybeesik az univerzális tengelykapcsoló középpontjával. Annak érdekében, hogy az összes acélgolyó középpontja a két tengely tengelye közötti szögfelezőn legyen, az acélgolyókat okosan szerelik be a ketrec ablakába. Egy ilyen ötletes kialakítás biztosítja, hogy a tengelykapcsoló mester és szolga tengelye közötti szög megváltozásakor az erőátviteli pont mindig pontosan elhelyezhető a szögfelezőn, ezáltal biztosítva a fordulatszám tökéletes szinkronizálását a mester és a szolga tengely között. )

Ennek a kapcsolásnak számos jelentős előnye van. Ami az átviteli teljesítményt illeti, nagy pontosságú szinkron átvitelt érhet el, hatékonyan csökkentheti az energiaátvitel során bekövetkező energiaveszteséget, és az átviteli hatékonyság akár 98% is lehet. Ugyanakkor kiváló puffer- és rezgéscsökkentő teljesítménye nagymértékben csökkentheti a berendezés működése során keletkező zajt, viszonylag csendes légkört teremtve a munkakörnyezet számára. Teherbíró képességét tekintve a hagyományos tengelykapcsolókhoz képest azonos forgási átmérő és dőlésszög mellett 0,5-1-szeresére tudja növelni a teherbíró képességét, és könnyen megbirkózik a nagy terhelési viszonyokkal. Ezenkívül kompakt felépítése és kis helyigénye nagyon alkalmassá teszi a sugárirányú méretekre vonatkozó szigorú korlátozások melletti munkaforgatókönyvekhez. Ezenkívül a tengelykapcsoló kiváló tömítési teljesítménnyel rendelkezik, és fejlett tömítési technológiát alkalmaz, hogy hatékonyan elkerülje a zsírszivárgást, jelentősen meghosszabbítva a karbantartási ciklust és a berendezés élettartamát. )

A nagy hatékonyságú sebességváltó rögzített gömbketrec típusú szinkron univerzális tengelykapcsolókat széles körben használják számos területen, például autógyártásban, gépiparban, kohászati iparban, repülőgépiparban stb. Az autók átviteli rendszerében biztosítja a zökkenőmentes erőátvitelt és javítja a jármű kezelhetőségét és vezetési stabilitását; a gépészeti berendezésekben megbízható garanciát nyújt a különböző típusú gépek hatékony működésére; a kohászati ​​ipar nagyüzemi berendezéseiben hatalmas nyomatékot és bonyolult munkakörülményeket képes ellenállni, segítve a gyártás zökkenőmentes haladását; a repülőgépiparban nagy pontossága és nagy megbízhatósága megfelel a szigorú műszaki követelményeknek.
