Name: RSK-BJCF Rokang K+F gömbketrec CV kardáncsukló ipari berendezésekhez
Rating: 5 (99 reviews)

Műszaki adatok

Működési szög≤18

Megengedett bővítés±10~±20

Csatlakozás a karimás kerékagyhoz

Alapvető specifikációk:

Írja be	Névleges nyomaték (N·m)	Kifáradási nyomaték (N·m)	Megengedett működési szög		A Δ kiterjesztése	A tehetetlenségi nyomaték GD³ J × 10⁻⁵ (kg·m²)
			Megengedett működési szög			L=500	L=1000	A hosszúság minden 100
			Forgásban	Nyugalmi állapotban		Szilárd tengely	Üreges tengely	Szilárd tengely	Üreges tengely
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

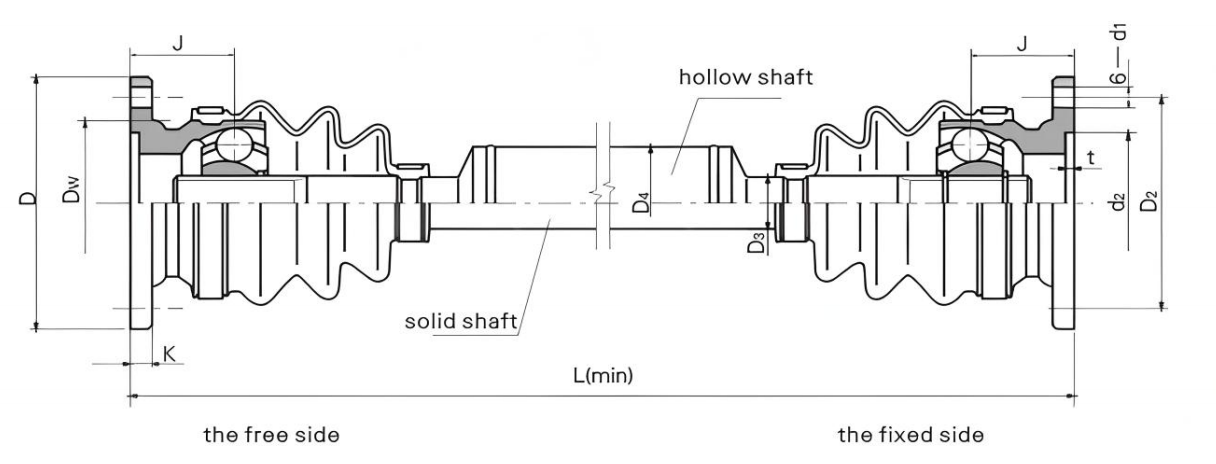

A fő méretek:

Írja be	Dw	D	Dz	K	t	d1	dz	J	Szilárd tengely D3	Üreges tengely D4	L(perc)
Írja be	Dw	D	Dz	K	t	d1	dz	J	Szilárd tengely D3	Üreges tengely D4	Szilárd tengely	Üreges tengely
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0.10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0.10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0,115	140	84	140	715	1000

A jellemzők és a használat

A beépítési távolság és az axiális tágulás beállítása az univerzális csuklóban lévő csúszó bordás illesztésen keresztül valósul meg. A megengedett működési szög nagyobb, mint a BJ-DF típusé.

Főleg a terelőhenger, a szorítóhenger és a kohászati gyártóberendezések súrolótartályának meghajtására használják.

A szimbolizáló példa: BJ125CF1000

BJ: BJ típus

125: A specifikáció 125

CF: CF típus

1000: A hossza 1000 $ $

Leírás

Ez a Rokang R&D gömbkalitkás CV kardáncsukló egy innovatív termék az ipari erőátvitel területén, összetett munkakörülményekre tervezve. )

Egyedülálló tömítőszerkezete a teljesítmény egyik csúcspontja. Kiváló minőségű tömítőanyagokat használ, mint például egy kompozit fedőszövetből, rugalmas spirálgerincből és egy végillesztékből álló összenyomott porálló hüvely, amely szorosan illeszkedik a teleszkópos tengely külső oldalára. A kompozit takarószövet hengeres, a rugalmas spirálgerinc megerősíti a szerkezetét, a végzáró gyűrű pedig stabil szerelést biztosít. Ez a kialakítás hatékonyan képes elkülöníteni az idegen részecskéket, a port és a vízgőzt, megakadályozza a teleszkópos tengely korrodálódását vagy megkarcolódását az összehúzó mozgás során, és nagymértékben javítja a tengelykapcsoló élettartamát, csökkenti az abnormális zajt és javítja a működés zökkenőmentességét még zord környezetben is, sok homok- és porszemcsékkel. )

A teleszkópos teljesítményt tekintve tudományos mechanikai szerkezettervezés révén hatékony és stabil teleszkópos funkciót ér el. A tengelykapcsoló karmantyús tengelye és a teleszkópos tengely pontosan illeszkedik egymáshoz, és a teleszkópos tengely simán csúszhat a karmantyúban, kielégítve a tengelytávolság változási igényeit a különböző működési forgatókönyvekben, és alkalmazkodva a berendezés működése során bekövetkező lehetséges helyzetváltozásokhoz.

A tengelykapcsoló kiváló szinkronizálási teljesítménnyel is rendelkezik, amely biztosítja a fordulatszám-szinkronizálást a mester és a szolga tengely között, valamint az erőátvitel stabil és megbízható. Az autóiparban, a repülőgépiparban, az építőiparban, a gyártóiparban és más iparágakban, legyen szó a motor és a sebességváltó kapcsolatáról, vagy a nehézgépek erőátviteléről, kulcsszerepet játszhat, és komoly garanciát jelenthet a berendezés hatékony működésére.
