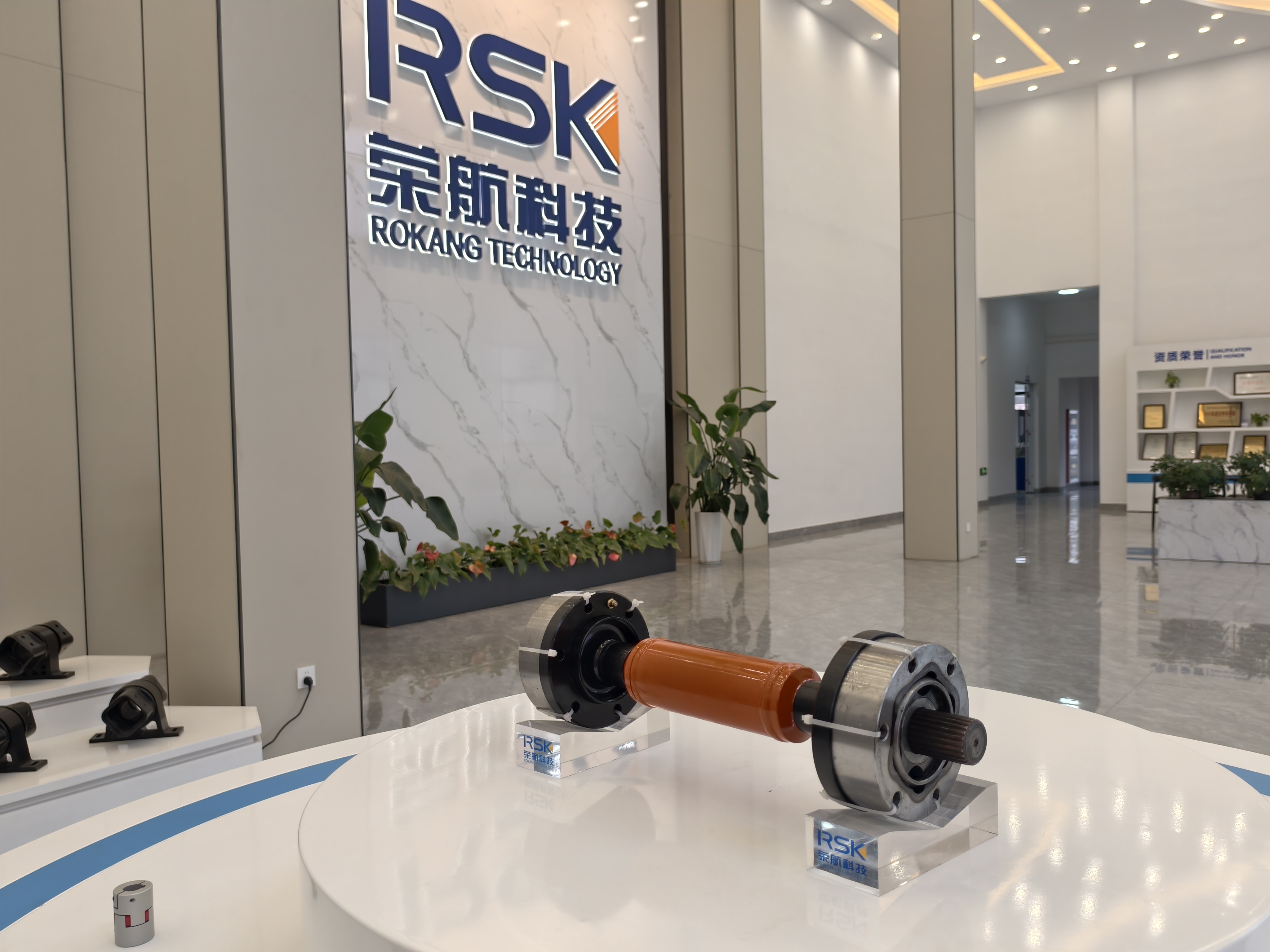

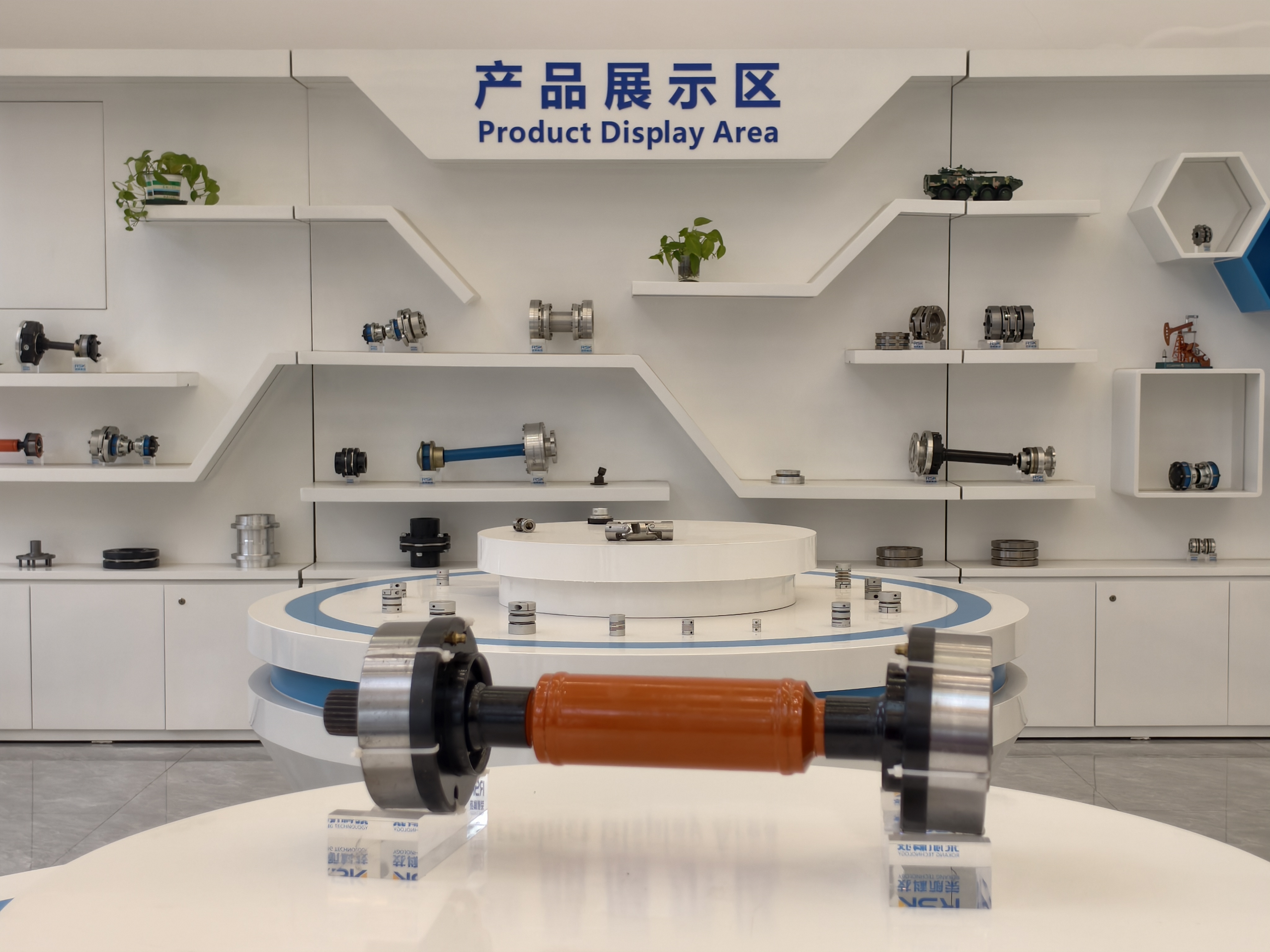

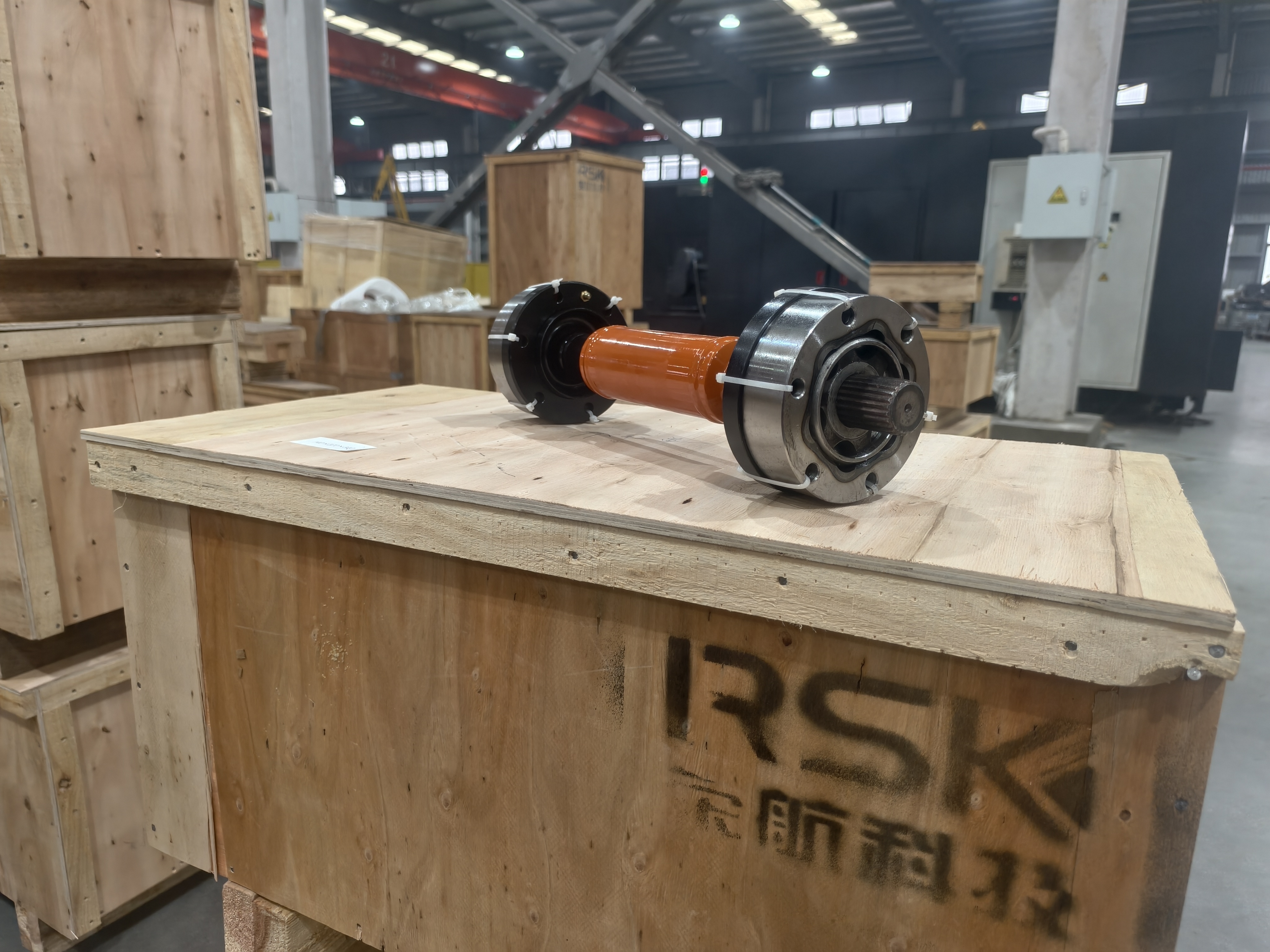

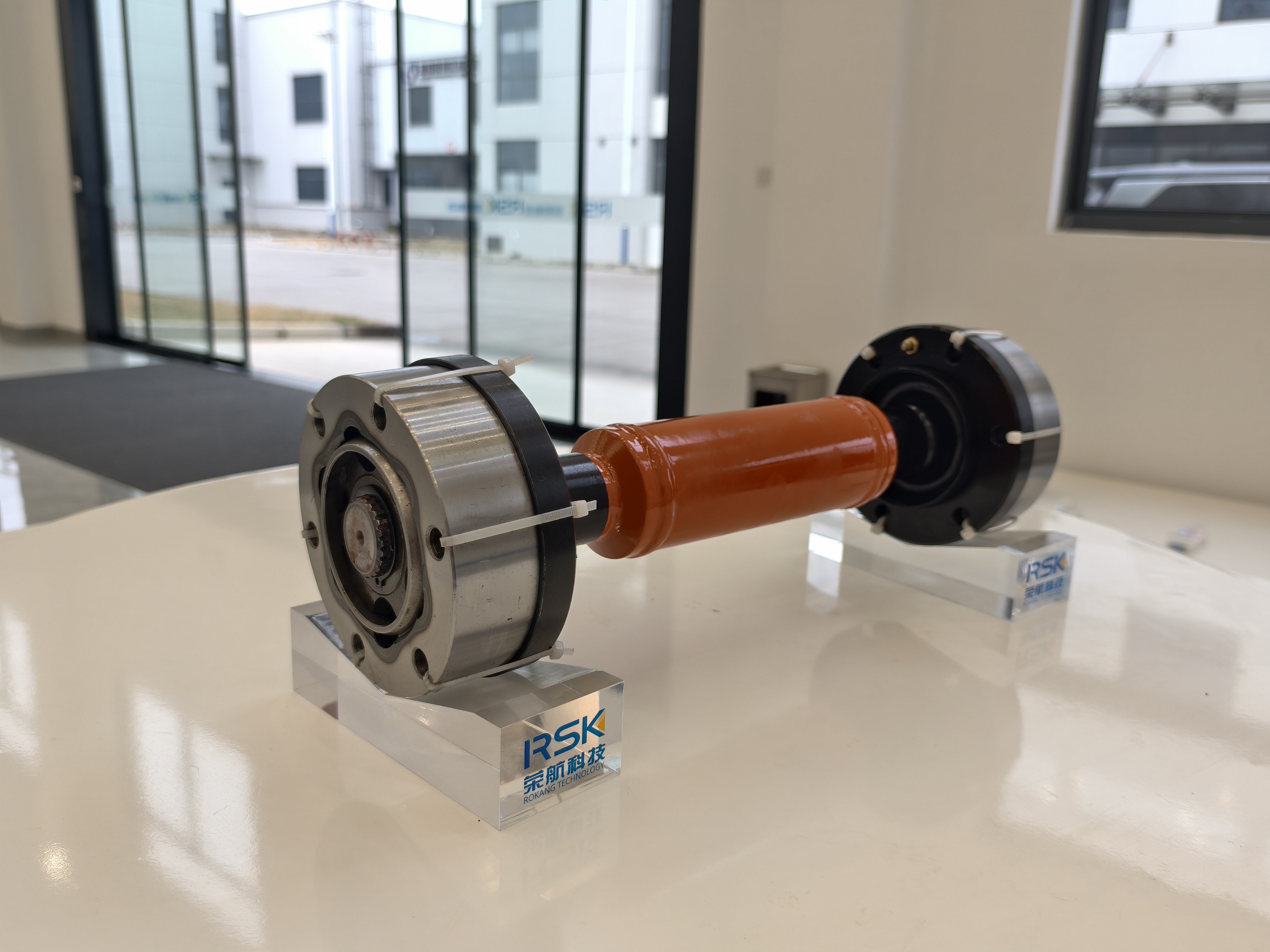

Specifikáció

Működési szög ≤18°

Megengedett bővítés±12~±35

Alapvető specifikációk:

Írja be	Diagram	Névleges nyomaték (N·m)	Kifáradási nyomaték (N·m)	Megengedett működési szög		A Δ kiterjesztése	A tehetetlenségi pillanat GD³ J × 10 ^-3 (kg·m²)
				Megengedett működési szög			L=500	L=1000	A hosszúság minden 100
				Forgásban	Nyugalmi állapotban		Szilárd tengely	Üreges tengely	Szilárd tengely	Üreges tengely
BJ75DF	1. ábra	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	1. ábra	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	1. ábra	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	1. ábra	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	2. ábra	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	2. ábra	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	2. ábra	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	2. ábra	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	2. ábra	63112	29106	18°	20°	±35	2860	3200	20.2	54

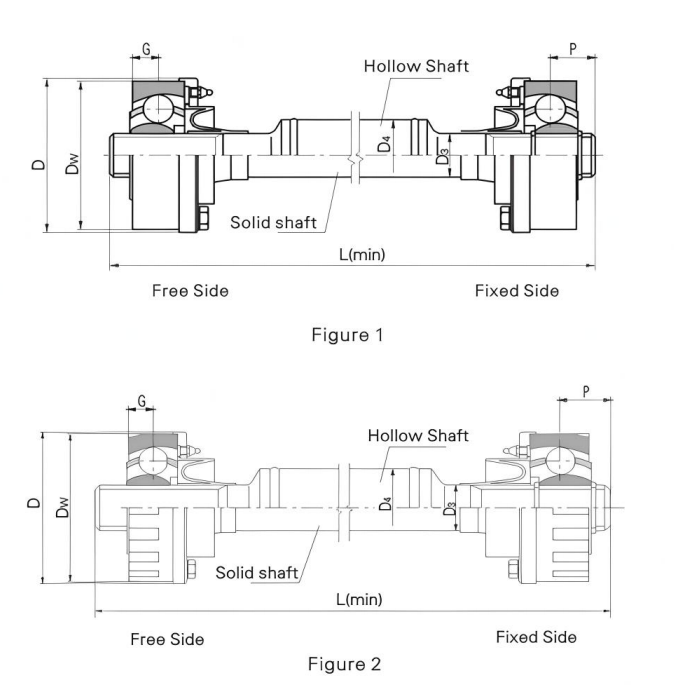

A fő méretek:

Írja be	Diagram	Dw	D	G	P	Szilárd tengely D3	Üreges tengely D4	L(perc)
Írja be	Diagram	Dw	D	G	P	Szilárd tengely D3	Üreges tengely D4	Szilárd tengely	Üreges tengely
BJ75DF	1. ábra	80	85	12.2	16	22	50	145	505
BJ95DF	1. ábra	95	100	15.9	21	27.5	50	190	505
BJ125DF	1. ábra	125	130	20.3	29	36.75	60	250	605
BJ150DF	1. ábra	146	151	24.1	28	46	76	250	705
BJ175DF	2. ábra	165.1	170	25.4	38	52	89	300	805
BJ200DF	2. ábra	190	196	30	40	60	102	335	805
BJ225DF	2. ábra	212	218	32.5	48	66	102	375	805
BJ250DF	2. ábra	230	238	37.5	53	76	140	395	805
BJ300DF	2. ábra	266.7	273	42	65	84	140	445	805

A jellemzők és a használat

A beépítési távolság beállítása és az axiális tágulás az univerzális csuklóban lévő csúszó bordás illesztésen keresztül valósul meg.

Főleg a szorítóhenger, a súrolóhenger tömítőhenger, a befejező feszítőhenger és a kohászati berendezések szorítóhengere meghajtására szolgál.

A szimbolizáló példa: BJ125DF1000

BJ: BJ típus

125: A specifikáció 125

DF: DF típus

1000: A hossza 1000 $ $

Írd le

Az RSK CV Joint (gömbketrec állandó sebességű csukló) egy nagy teljesítményű erőátviteli alkatrész. Megbízható, költséghatékony CV illesztéseket kínálunk. Szerkezeti kialakítása precíz, és főként egy gömbketrec külső gyűrűből, egy csillag alakú belső gyűrűből, egy ketrecből és egy erőátadó acélgolyóból áll. A golyókosár külső gyűrűje és a csillag alakú belső gyűrű szorosan kapcsolódik a meghajtó és a hajtott tengelyekhez. Az erőátadó acélgolyók középpontjai a tengelykapcsoló középpontján átmenő síkban helyezkednek el, és a gömb alakú külső gyűrű külső gömbhornyaiból és a csillag alakú belső gyűrű külső gömbhornyaiból összeállított futópályában helyezkednek el. A két gömbfelület középpontja egybeesik az univerzális tengelykapcsoló középpontjával, ezzel biztosítva a működés pontosságát és stabilitását.

Működési elvet tekintve, annak érdekében, hogy az összes acélgolyó középpontja mindig a két tengelytengely közötti szögfelezőn legyen, az acélgolyókat a ketrec ablakába kell beépíteni. Ily módon a tengelykapcsoló hajtó- és hajtott tengelye közötti szög megváltozásakor az erőátviteli pont továbbra is a szögfelezőn lehet, így a hajtó- és hajtott tengelyek közötti sebesség szinkronban marad, így stabil és hatékony erőátvitel érhető el. )

Ez a termék kiváló kopásállósággal rendelkezik. A kulcsfontosságú alkatrészek nagy szilárdságú kopásálló acélból készülnek, és olyan fejlett folyamatokkal dolgozzák fel őket, mint a precíziós kovácsolás és a hideg extrudálás, hogy biztosítsák a belső acélszerkezet stabilitását és nagymértékben javítsák az anyag kopásállóságát. Ugyanakkor a felületet speciálisan korróziógátlóval kezelték, hogy tovább javítsák a termék erózióval szembeni ellenálló képességét zord környezetben, és jelentősen meghosszabbítsák élettartamát. )

Széles körű alkalmazási forgatókönyvekkel rendelkezik, különösen az autóiparban, a kohászatban, a könnyűiparban, a nehézgépiparban és más iparágakban, ahol a tengelyes erőátvitel nagy dőlésszögek és korlátozott radiális méretek mellett megbízható tápcsatlakozást és átviteli garanciát nyújthat különféle típusú mechanikus berendezések számára.
