Name: RSK BHJC Golyós kosár CV univerzális csukló egyenes hornyos típusú összeköttetés fogkarimás kerékagy kohászatban
Rating: 5 (99 reviews)

Műszaki adatok

Működési szög ≤ 10°

Tágulás engedélyezése ±20~±60

Csatlakozás fogazathoz Karima típus

Alapvető előírások

Írja be	Névleges Nyomaték (N·m)	Fáradtság Nyomaték (N·m)	Megengedhető Működő Szög a	A bővítés△	a tehetetlenségi nyomaték GD²J×10⁻³ (kg·m²)
					L=1000		Minden 100 hosszúság után
					Szilárd Tengely	Üreges Tengely	Szilárd Shaft	Üreges Shaft
BHJ120C	11000	4000	12°	±20	45	49	0.56	4.12
BHJ140C	13300	5000	12°	±20	63	71	0.70	4.86
BHJ150C	17400	6300	12°	±25	74	82	1.65	5.48
BHJ160C	24800	9000	12°	±25	105	110	1.85	8.49
BHJ180C	37500	13700	10°	±30	185	210	2.44	9.69
BHJ200C	44000	16000	10°	±30	330	360	3.48	15.6
BHJ220C	58000	21000	10°	±30	500	550	7.10	20
BHJ240C	80000	31000	10°	±35	760	820	8.33	31.8
BHJ260C	110000	40000	10°	±35	1050	1120	10.5	50
BHJ280C	132000	48000	10°	±35	1580	1700	13.9	56
BHJ300C	150000	66500	8°	±38	2150	2300	19.4	83
BHJ330C	210000	84000	8°	±40	3500	3800	27.9	187
BHJ375C	269000	110000	8°	±50	5200	5900	44.4	220
BHJ400C	385000	120000	8°	±50	8200	9100	64.3	418
BHJ440C	450000	154000	8°	±50	12100	13000	123	479
BHJ490C	625000	250000	8°	±50	15530	16400	150	576
BHJ550C	887500	355000	8°	±60	27180	28500	270	685
BHJ620C	1250000	500000	8°	±60	48920	50000	480	735

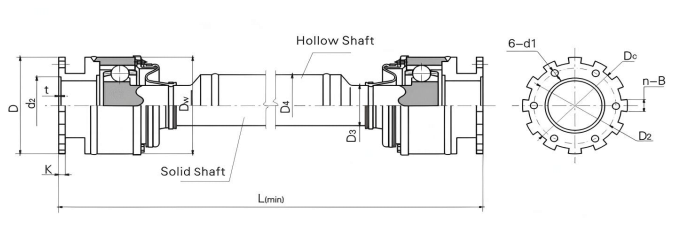

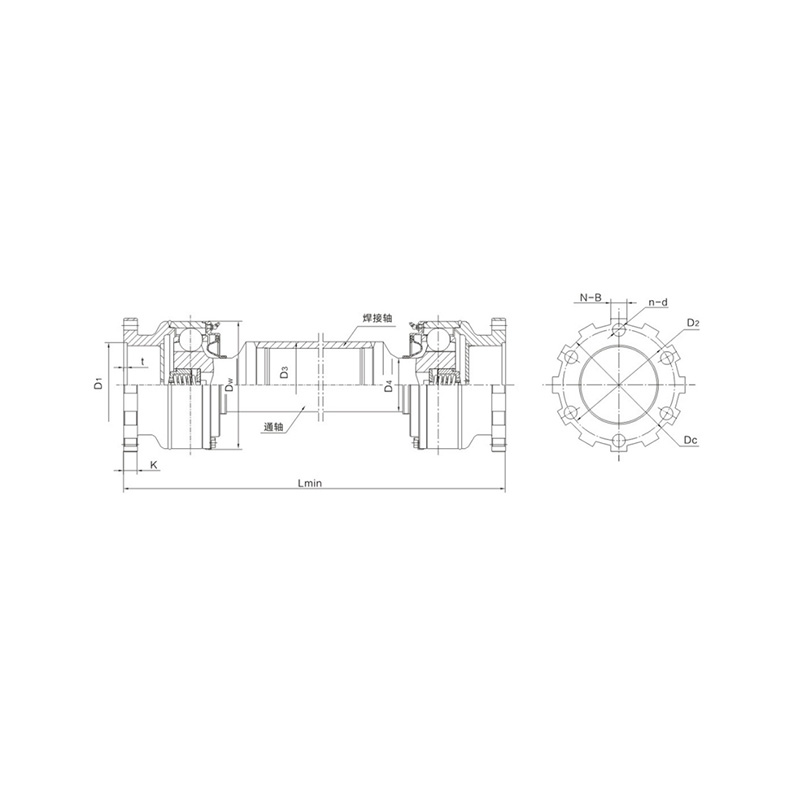

A fő méretek

A jellemzők és a használat

Az acél golyóspálya axiális profilja egyenes. A beépítési távolság beállítása és a tengelyirányú tágulás az egyenes pályán keresztül valósul meg.
Ezt a csuklót főleg kőolajipari gépek és kohászati gépek vezetésére használják.

A szimbolizáló példa: BHJ120C1000

BHJ: BHJ típus

120: A specifikáció 120

C: C Típus

1000: A hossza 1000 $ $
