Specifikáció

Méret (mm)	Méretek (mm)			Névleges terhelés		Érintkezési nyomás (MPa)		Reteszelő csavar	Súly (kb. kg)
Méret (mm)	L1	L2	D1	Axiális (kN)	Nyomaték (N·m)	Tengely (MPa)	Hub (MPa)	Meghúzás (N·m)	Súly (kb. kg)
18×47×28	17	34	54	28	270	212	94	17	0.3
19×47×28	17	34	54	28	274	215	93	17	0.3
20×47×28	17	34	54	28	280	218	94	17	0.32
22×47×28	17	34	54	28	300	200	95	17	0.32
24×50×28	17	34	57	28	330	178	89	17	0.35
25×50×28	17	34	57	34	420	210	105	17	0.32
28×55×28	17	34	62	35	510	177	96	17	0.37
30×55×28	17	34	62	35	510	177	96	17	0.37
32×60×28	17	34	67	40	730	222	116	17	0.39
35×60×28	17	34	67	44	770	194	112	17	0.39
38×65×28	17	34	72	45	830	181	103	17	0.46
40×65×28	17	34	72	50	940	182	109	17	0.46
42×75×33	20	41	82	70	1590	234	130	41	0.72
45×75×33	20	41	82	70	1630	213	124	41	0.7
48×80×33	20	41	87	70	1740	198	119	41	0.8
50×80×33	20	41	87	80	1830	195	120	41	0.77
55×85×33	20	41	92	80	2210	192	125	41	0.8
60×90×33	20	41	97	80	2410	178	120	41	0.88
65×95×33	20	41	102	90	3090	192	131	41	0.93
70×110×40	24	50	117	130	4620	208	134	83	1.6
75×115×40	24	50	122	130	4900	191	123	83	1.76
80×120×40	24	50	127	130	5000	176	119	83	1.81
85×125×40	24	50	132	150	6300	195	135	83	1.9
90×130×40	24	50	137	150	6800	187	131	83	2
95×135×40	24	50	142	160	7700	191	132	83	2.1
100×145×44	26	56	152	190	9800	202	141	145	2.8
110×155×44	26	56	162	200	10300	173	125	145	3.2
120×165×44	26	56	172	220	12200	189	138	145	3.4
130×180×54	34	66	187	280	19000	177	126	145	5.1
140×190×54	34	68	197	290	20000	158	115	230	5.4

Méret (mm)	Méretek (mm)			Névleges terhelés		Érintkezési nyomás (MPa)		Reteszelő csavar	Súly (kb. kg)
Méret (mm)	L1	L2	D1	Axiális (kN)	Nyomaték (N·m)	Tengely (MPa)	Hub (MPa)	Meghúzás (N·m)	Súly (kb. kg)
150×200×54	34	68	207	340	26000	179	133	230	5.6
160×210×54	34	68	217	370	30000	141	139	230	6
170×225×64	44	78	232	380	34000	185	106	230	7.9
180×235×64	44	78	242	400	35000	130	101	230	8
190×250×64	44	78	257	460	48000	161	120	230	10
200×260×64	44	78	267	500	48000	144	110	230	10.5
220×285×72	50	88	294	587	64500	145	110	355	13.4
240×305×72	50	88	314	734	88000	165	130	355	14.3
260×325×72	50	88	334	840	114000	180	145	355	15.5
280×355×84	60	102	364	948	132000	150	120	485	22.9
300×375×84	60	102	384	1059	129000	150	125	485	24.1
320×405×101	74	121	414	1374	250000	160	120	690	36.4
340×425×101	74	121	434	1603	272500	140	130	690	38.4
360×455×116	86	138	464	1710	308000	175	115	930	46.2
380×475×116	86	138	486	1995	379000	155	125	930	55
400×495×116	86	138	504	1995	399000	150	120	930	61

Írd le

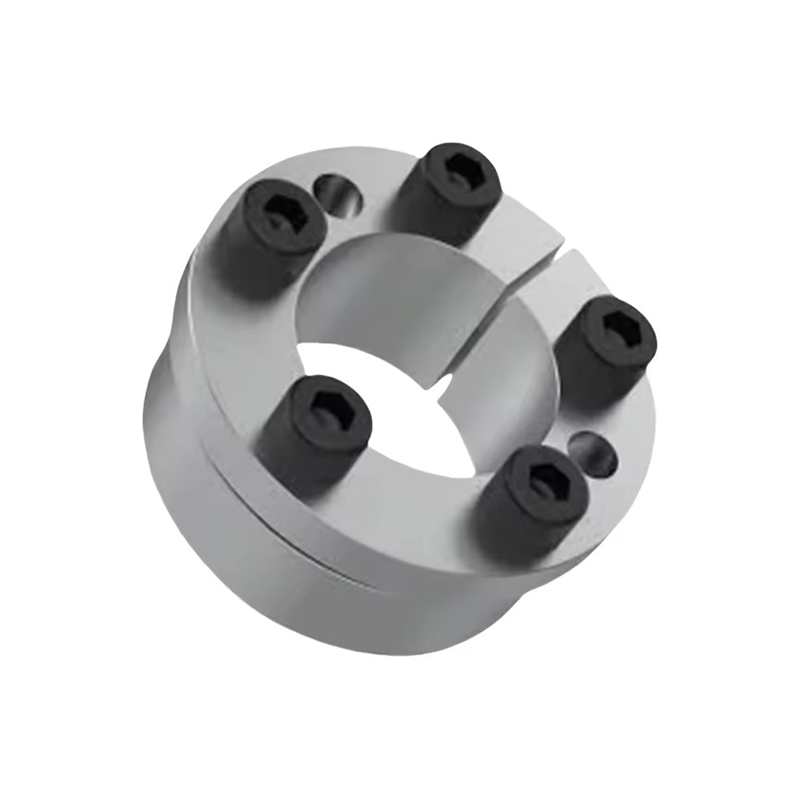

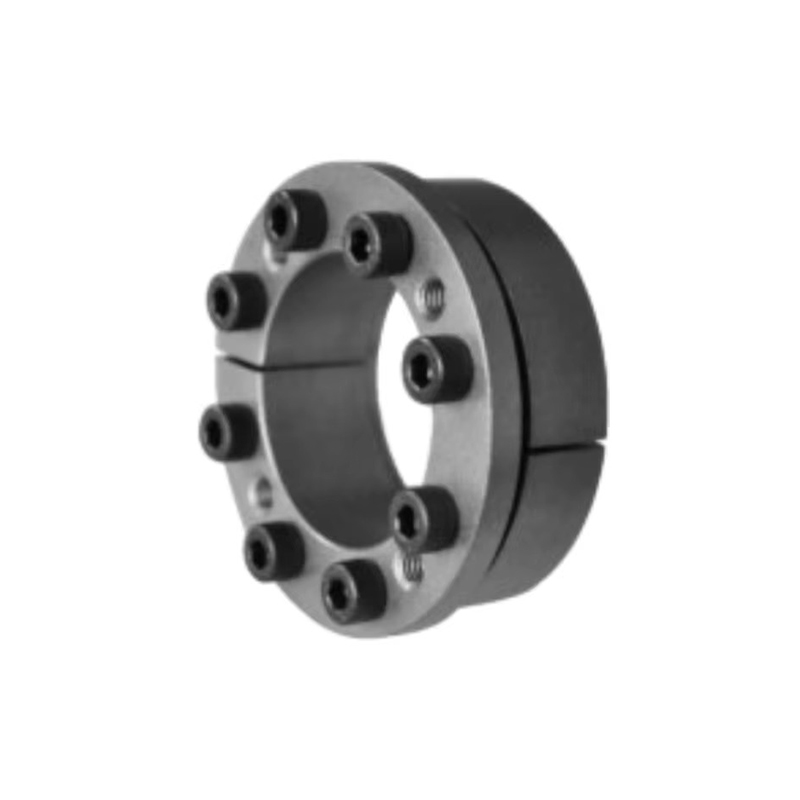

A Z8 High Precision Expansion Sleeve egy finoman megtervezett mechanikai alkatrész, amelyet úgy terveztek, hogy precíz illeszkedést és megbízható teljesítményt nyújtson igényes ipari környezetben. Ez a kiváló minőségű acélból készült tágulási hüvely a fejlett gyártási technikákat és a fokozott fáradtságállóságot ötvözi a hosszan tartó tartósság érdekében. Kialakítása támogatja az egyszerű szét- és összeszerelést, így a karbantartás és a csere hatékony és egyszerű.

Főbb jellemzők és előnyök
Nagy pontosságú tervezés: Szigorú tűrésekkel gyártva, garantálva a pontos méretstabilitást, biztosítva a biztonságos és következetes illeszkedést a pontos igazítást igénylő szerelvényekben.

Könnyű szét- és összeszerelés: A hüvely kialakítása leegyszerűsíti a beszerelési és eltávolítási folyamatokat, csökkenti az állásidőt és a munkaerőköltségeket a karbantartás vagy a berendezés frissítése során.

Kiváló fáradtságállóság: Úgy tervezték, hogy ellenálljon az ismétlődő igénybevételi ciklusoknak a szerkezeti integritás veszélyeztetése nélkül, jelentősen meghosszabbítva az alkatrész élettartamát dinamikus terhelési körülmények között.

Sérülések megelőzése: Tartós acélból készült, olyan felületkezeléssel, amely növeli a kopással, korrózióval és mechanikai sérülésekkel szembeni ellenállást, és megőrzi a teljesítményt az idő múlásával.

Megbízható szerkezeti stabilitás: Megőrzi formáját és szilárdságát nagy terhelés mellett és változó üzemi körülmények között, megakadályozza a deformációt és biztosítja az üzembiztonságot.

Sokoldalú felhasználási kompatibilitás: Alkalmas különféle mechanikai rendszerekbe való integrálásra, ahol a precizitás és a tartósság kritikus fontosságú.

Alkalmazások
Precíziós gépek: Ideális olyan berendezésekhez, amelyek pontos beállítást és megbízható rögzítést igényelnek, mint például CNC gépek, robotika és nagy pontosságú gyártószerszámok.

Gépjárműalkatrészek: Alkalmas az ismétlődő terhelésnek és vibrációnak kitett szerelvényekhez, növelve az alkatrészek élettartamát és csökkentve a karbantartási gyakoriságot.

Ipari berendezések: Szivattyúkban, kompresszorokban és egyéb gépekben használják, ahol a fáradtságállóság és a könnyű karbantartás a prioritás.

Repülés és védelem: Olyan rendszerekben alkalmazható, ahol a pontos illeszkedés és a ciklikus igénybevétel alatti tartósság elengedhetetlen a működési megbízhatósághoz.

OEM megoldások: testreszabható, hogy megfeleljen a speciális ipari és mechanikai alkalmazások speciális műszaki követelményeinek.
