Specifikáció

Méret (mm)	Méretek (mm)			Névleges terhelés		Érintkezési nyomás (MPa)		Reteszelő csavar	Súly (kb. kg)
Méret (mm)	L1	L2	D1	Axiális (kN)	Nyomaték (N·m)	Tengely (MPa)	Hub (MPa)	Meghúzás (N·m)	Súly (kb. kg)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

Méret (mm)	Méretek (mm)			Névleges terhelés		Érintkezési nyomás (MPa)		Reteszelő csavar	Súly (kb. kg)
Méret (mm)	L1	L2	D1	Axiális (kN)	Nyomaték (N·m)	Tengely (MPa)	Hub (MPa)	Meghúzás (N·m)	Súly (kb. kg)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

Írd le

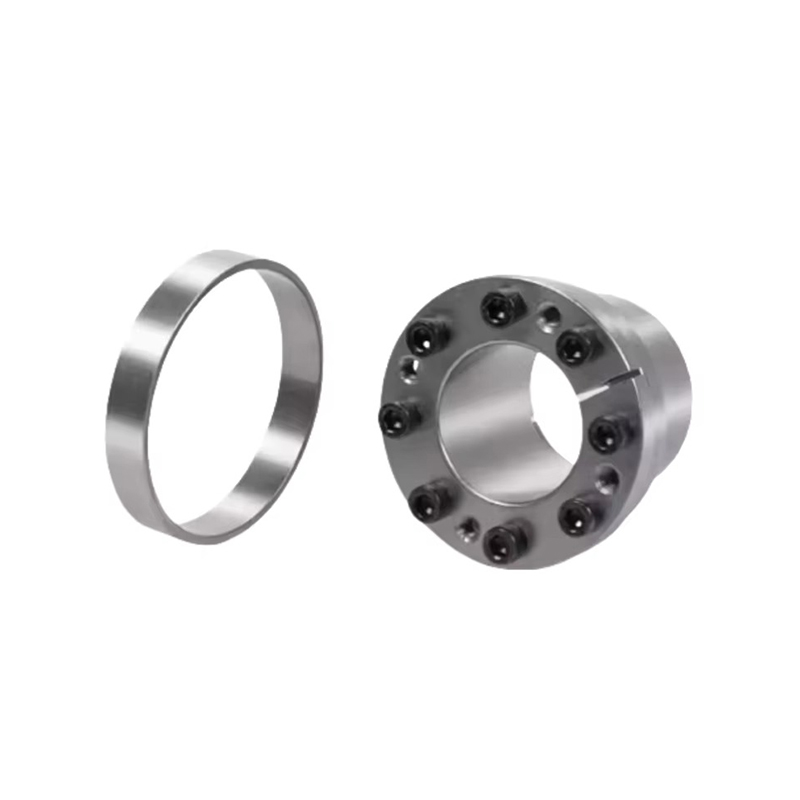

A Z11 Expansion Sleeve egy nagy teljesítményű mechanikus reteszelő berendezés, amelyet ultranagy nyomatékú átviteli alkalmazásokhoz terveztek. A nagy teherbírású és dinamikusan terhelt gépekkel szemben támasztott igények kielégítésére tervezett Z11 modell biztonságos, holtjáték-mentes kapcsolatot biztosít a tengelyek és az agyak között anélkül, hogy hornyokra vagy hornyokra lenne szükség. Kiváló teljesítményt nyújt ott, ahol a precizitás, a megbízhatóság és a mechanikai szilárdság kritikus fontosságú.

Működési elv
A Z11 tágulási hüvely a súrlódásos reteszelés elvén működik. Az axiális szorítócsavarok meghúzásakor a hüvely belső és külső kúpos felülete radiális nyomást hoz létre, amely erőteljes súrlódási kötést hoz létre a tengely és a szerelt alkatrész között. Ez a kötés rendkívüli hatékonysággal és stabilitással továbbítja a nyomatékot és az axiális erőket. A hagyományos kulcsos csatlakozásokkal ellentétben a Z11 hüvely egyenletesen osztja el a terhelést, csökkenti a helyi feszültségkoncentrációkat és hosszabb élettartamot biztosít.

Szerkezet és összetétel
A Z11 tágulási hüvely jellemzően a következő kulcselemekből áll:
Belső és külső kúp: Pontosan megmunkált kúpos alkatrészek, amelyek elősegítik az egyenletes sugárirányú tágulást.
Szorítócsavarok: Nagy szilárdságú rögzítők, amelyek axiális erőt indukálnak, létrehozva a súrlódó fogást.
Kiváló minőségű ötvözött acél: A hüvely prémium minőségű acélból készül, amelyet fejlett felületkeményítéssel és korróziógátló bevonattal kezeltek a kiváló tartósság és kopásállóság érdekében.
Opcionális OEM testreszabás áll rendelkezésre, hogy megfeleljen a konkrét méret- vagy teljesítményigényeknek.

Főbb jellemzők és előnyök
Ultra nagy nyomatékú átvitel: A hagyományos tengelykapcsolókhoz vagy kulcsos szerelvényekhez képest lényegesen nagyobb nyomaték átvitelére képes.
Nagy dinamikus terhelhetőség: Olyan gépekhez optimalizálva, amelyek gyakori indítási-leállítási ciklusoknak, terhelésváltozásoknak és sokkhatásoknak vannak kitéve.
Kivételes merevség: A hüvely robusztus szerkezete minimálisra csökkenti a mikromozgást, precíz igazítást és vibrációmentes működést biztosítva.
Erős működési stabilitás: Kiemelkedő ellenállást biztosít a lazítással szemben dinamikus vagy fordított terhelési körülmények között.
Holtjáték-mentes kialakítás: Pontos nyomatékátvitelt biztosít holtjáték nélkül, ideális precíziós hajtású rendszerekhez.
Könnyű beszerelés és szétszerelés: A tengely vagy az agy sérülése nélkül felszerelhető vagy eltávolítható, elősegítve a szervizelhetőséget és csökkentve az állásidőt.
OEM-támogatás: Rugalmas testreszabási lehetőségek állnak rendelkezésre átmérőre, hosszra, csavarkonfigurációra és felületkezelésre vonatkozóan.

Alkalmazások
A Z11 Expansion Sleeve-t széles körben használják olyan iparágakban, amelyek precíziós erőátvitelt és nagy mechanikai megbízhatóságot igényelnek, beleértve:
Nehézgépek és berendezések
Szélturbinák és energiatermelő rendszerek
Acél- és fémfeldolgozó gépek
Papír- és cellulózipari berendezések
Tengeri meghajtó rendszerek
Nagy szállítószalagok és ipari hajtások
Szerszámgépek és automatizálási rendszerek
