Specifikáció

Méret (mm)	Méretek (mm)	Névleges terhelés		Érintkezési nyomás (MPa)		Súly (kb. kg)
Méret (mm)	L1	Axiális (kN)	Nyomaték (N·m)	Tengely (MPa)	Hub (MPa)	Súly (kb. kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7,0	6	9.2	166	121	107	0.016
36×42×7,0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8,0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Méret (mm)	Méretek (mm)	Névleges terhelés		Érintkezési nyomás (MPa)		Súly (kb. kg)
Méret (mm)	L1	Axiális (kN)	Nyomaték (N·m)	Tengely (MPa)	Hub (MPa)	Súly (kb. kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Írd le

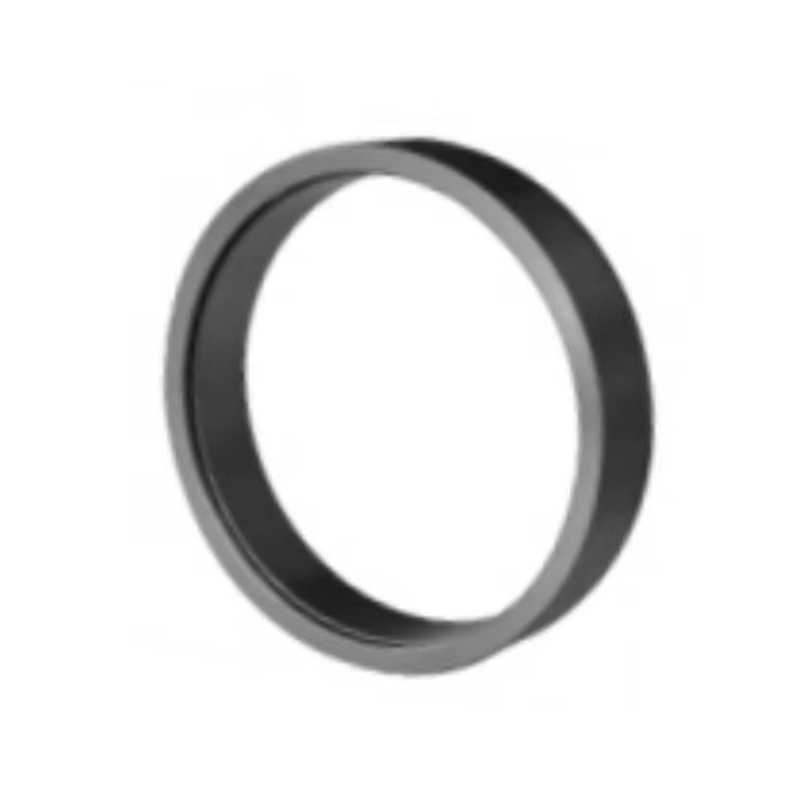

A Z1 High Load Capacity Expansion Sleeve egy tengely-agy reteszelő berendezés, amelyet úgy terveztek, hogy súrlódásos nyomatékátvitelt biztosítson holtjáték nélkül. Ez a típusú reteszelőelem kiküszöböli a hagyományos interferenciás illesztések vagy csak reteszhornyos csatlakozások szükségességét azáltal, hogy mechanikus tágulást alkalmaz a biztonságos és precíz nyomatékátvitel érdekében a tengely és az agy alkatrészek között.

Ezt a Z1 modellt kifejezetten nagy nyomatékú és nagy terhelésű alkalmazásokhoz tervezték, könnyen szétszerelhető, kilazulásgátló szerkezettel és megmunkálható acél kulcshornyokkal rendelkezik, így alkalmas az OEM testreszabására és az igényes ipari felhasználásra.

Főbb jellemzők és előnyök
1. Nagy terhelésű átviteli kapacitás
A Z1 tágulási hüvelyt úgy tervezték, hogy ellenálljon a rendkívül nagy radiális és axiális erőknek, valamint a nyomatéki terheléseknek, ideális a nagy teherbírású meghajtószerelvényekhez.

2. Súrlódásos reteszelés nulla holtjátékkal
Azáltal, hogy a tengely és az agy között erős felületi nyomást hoz létre, a tágulási hüvely egyenletes nyomatékátvitelt biztosít relatív mozgás vagy holtjáték nélkül, javítva a mechanikai stabilitást és a rendszer élettartamát.

3. Könnyű szétszerelés és újrafelhasználhatóság
Az integrált kúpos gyűrűgeometria és az eltávolítható rögzítőelemek gyors össze- és szétszerelést tesznek lehetővé a tengely vagy az agy sérülése nélkül – ez különösen hasznos a nagy karbantartást igénylő rendszerekben.

4. Lazulásgátló mechanikai kialakítás
Az önzáró csavarokkal, rezgésálló geometriával és egyenletes feszültségeloszlással készült hüvely minimalizálja a véletlen kilazulás kockázatát még lökésterhelés vagy dinamikus irányváltó nyomaték esetén is.

5. Integrált vagy opcionális acél kulcshorony
Míg maga a hüvely megbízható súrlódásos reteszelést kínál, támogatja a megmunkált reteszhornyokat is, hogy nagyobb biztonságot vagy igazítást biztosítson nagy ütésű vagy kritikus terhelésű rendszerekben. A reteszhorony megmunkálható az ügyfél kívánsága szerint.

6. Egyedi megmunkálás és OEM támogatás
Minden felület és belső méret egyedi tengely/agy tűrések szerint megmunkálható, a hüvely az ügyfél által szállított műszaki rajzok vagy terhelési számítások alapján elkészíthető.

7. Korrózióállóság és felületkezelés
Fekete-oxid bevonattal, horganyozással vagy foszfátozással kapható a környezeti károsodás elleni védelem és az élettartam növelése érdekében.

Tipikus alkalmazások
A Z1 tágulási hüvelyt széles körben használják mechanikus rendszerekben, ahol a biztonságos, holtjáték-mentes tengely-agy csatlakozások kritikusak. A gyakori alkalmazások a következők:

Ipari sebességváltók és sebességcsökkentők
Biztosítja a szoros és megbízható fogaskerék-tengely csatlakozásokat nagy nyomatékkimenettel.

Nagy teherbírású szállítószalagok és tárcsahajtások
Hatékonyan továbbítja a terhelést a forgó elemek között a kulcs elcsúszása nélkül.

Szélturbina és energetikai berendezések
Olyan hajtásrendszerekben használják, ahol az axiális erők, az irányváltó terhelések és a hosszú távú megbízhatóság elengedhetetlenek.

Bányászati, kohászati és cementipari gépek
Úgy tervezték, hogy ellenálljon az anyagmozgató rendszerekben előforduló erős vibrációnak és ütési terhelésnek.

Forgó berendezések és tesztberendezések
Rugalmas szétszerelést és precíz tengelybeállítást tesz lehetővé gyakori karbantartás során.
A Z1 High Load Capacity Expansion Sleeve megbízható, precíz és karbantartásbarát megoldást kínál a nagy teljesítményű tengely-agy csatlakozásokhoz az igényes ipari rendszerekben. Lazulásgátló szerkezetével, egyszerű szétszerelésével, valamint az OEM-megmunkálás és a kulcshornyok integrációjának támogatásával megfelel a modern gépészet szigorú igényeinek.
