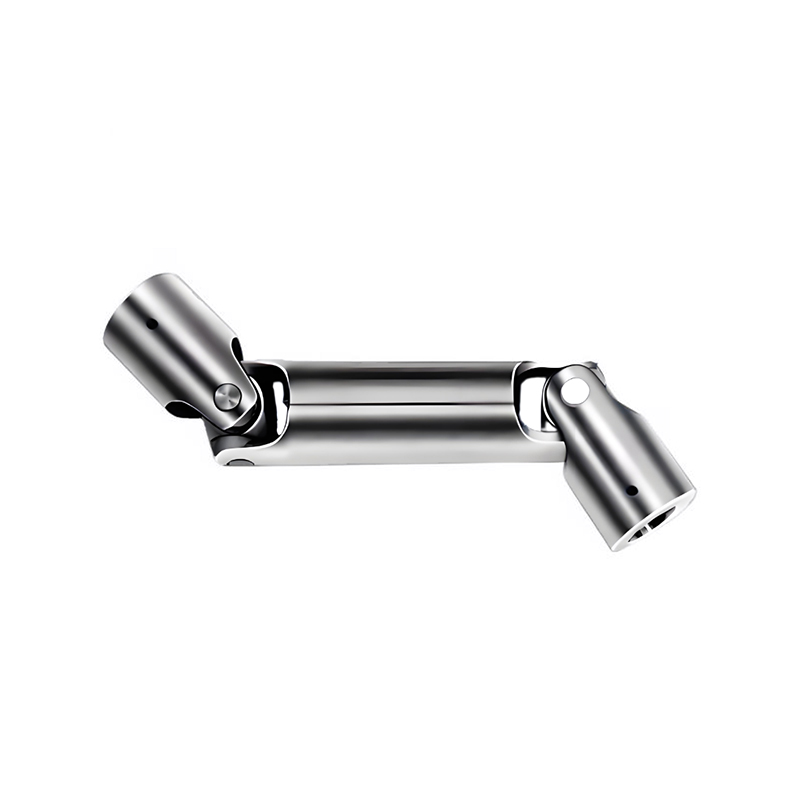

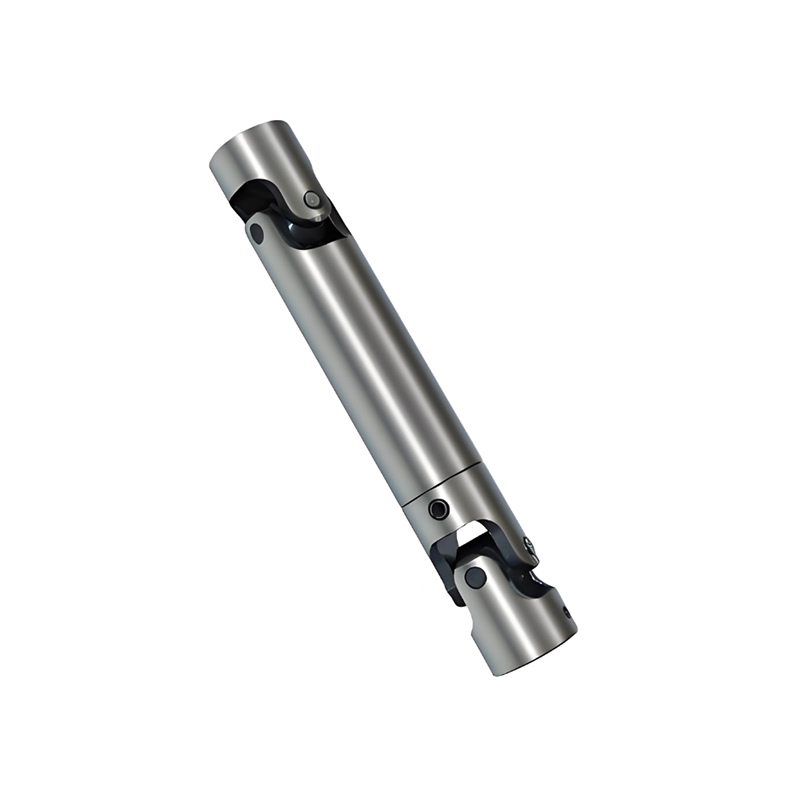

RSK-WS Precision Univerzális tengely Kettős típusú nagyszögű nyomatékváltó

Nagy szögű nyomatékátviteli képesség

Kiemelkedő nagy teherbírás

Erős kombinált eltérés kompenzáció

Magas átviteli hatékonyság

A precíziós kardántengely (U-csukló) egy kiváló minőségű mechanikus tengelykapcsoló, amely a forgási erőt továbbítja a nem egy vonalban lévő tengelyek között, lehetővé téve a mozgást és a különböző szögeket. Általában járművekben és gépekben használják a sima, megbízható nyomatékátvitelhez ott, ahol nem lehetséges az egyenes csatlakozás, szűk tűréssel, tartós anyagokkal (például edzett, hosszú élettartamú acélokkal) és egyenletes teljesítmény, ellentétben a szabványos U-csuklókkal, amelyek sebessége nagy szögben ingadozhat.

Főbb jellemzők

Szögkompenzáció: A tengelyeket metsző, nem párhuzamos szögekben köti össze, ami kulcsfontosságú a felfüggesztésekhez vagy a gépi csuklókhoz.

Nagy pontosság: szigorú tűrések szerint gyártva a zökkenőmentes működés érdekében, minimalizálva a vibrációt és az áramveszteséget, jegyzi meg a Partsource és a Belden Universal.

Tartós alkatrészek: Edzett ötvözött acél kereszteket, hőkezelt tűcsapágyakat és robusztus tömítéseket használ a fokozott szilárdság és kenéseloszlás érdekében – magyarázza a Partsource és a Belden Universal.

Korrózióvédelem: Gyakran védőbevonatokkal (például MICRO SHIELD™) található a rozsdaállóság érdekében, teszi hozzá a Partsource

Hogyan működik (alap U-csukló)

Felépítés: X alakú forgócsap (kereszt) köt össze két járom (mindegyik tengelyen egy-egy).

Mozgás: A kereszt lehetővé teszi a tengelyek elfordulását, és még szögben is továbbítja a forgást, például egy gimbal.

Lehetséges sebességingadozás: Egyetlen U-csukló a kimenő tengely felgyorsulását és lelassulását okozhatja (nem állandó sebesség), ha a szög jelentős, jegyzi meg a Wikipédia és a WM Berg.

Precíziós megoldás: A precíziós kötések minimalizálják ezt az ingadozást, így biztosítva a szabványosokhoz képest egyenletesebb teljesítmény-leadást, különösen a kritikus alkalmazásokban

Közös alkalmazások

Autóipar: Kardántengelyek a hátsókerék-hajtású (RWD) és négykerék-meghajtású (4WD) járművekben, a sebességváltót a differenciálművel összekötve.

Ipari gépek: Forgó alkatrészek összekapcsolása automatizálásban, robotikában és más nehéz berendezésekben, ahol a szögek változnak

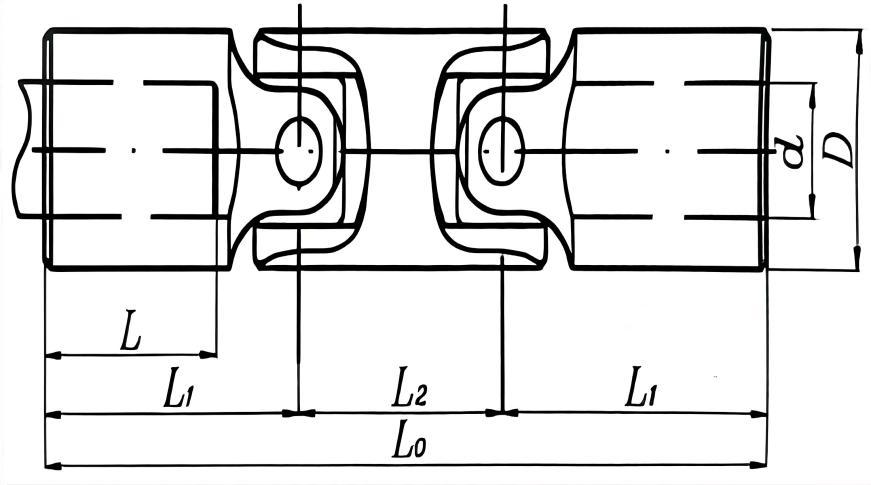

Az RSK-WS típusú tengelykapcsoló jellemzően kettős kardáncsukló-elrendezéssel rendelkezik az állandó vagy csaknem állandó sebességátvitel érdekében. Fő összetevői a következők:

Két kereszttengely-szerelvény: A fő alkatrészek. Minden összeállítás a következőkből áll:

Kereszttengely (Spider): nagy szilárdságú ötvözött acélból kovácsolták, ez a fő teherviselő alkatrész

Tűgörgős csapágyak: a kereszttengely négy csapjára szerelve a súrlódás csökkentése érdekében

Csapágyfedelek / tömítések: Rögzítse a csapágyakat, és biztosítson védelmet a por és a víz ellen

Két kengyel (karima vagy hegesztési kengyel): Csatlakoztassa a kereszttengely-szerelvényekhez

Egy közbenső tengely (meghajtó tengely): összeköti a jármákat mindkét végén bordákon vagy karimákon keresztül

Spline Sliding Sleeve (Slip Tube): Az RSK-WS típus meghatározó jellemzője. A közbenső tengely általában külső bordákkal van kialakítva, amelyek egy belső bordás csúszóhüvellyel kapcsolódnak össze. Ez lehetővé teszi a hajtótengely axiális csúszását a nyomaték átvitele közben, kompenzálva a hőtágulás/összehúzódás vagy beszerelés által okozott tengelyirányú elmozdulást.

Csúszó csapágyak vagy kenőszerelvények (zsírozógombok): Gondoskodjon a bordás szerelvény kenéséről.

Főbb jellemzők:

1. Nagy szögű nyomatékátviteli képesség:

Egyetlen csatlakozással elérheti a 15° - 25° vagy még ennél is nagyobb munkaszöget, amely alkalmas nem-kollineáris tengelyű berendezések vagy olyan berendezések csatlakoztatására, amelyek munkahelyzete megváltozik.

2. Kiemelkedő nagy teherbírás:

Nagy szilárdságú ötvözött acélt és nagyméretű tűgörgős csapágyakat használ. Robusztus felépítésének köszönhetően az egyik legmegbízhatóbb mechanikai megoldás a rendkívül nagy nyomaték (akár több millió Newtonméter) átvitelére. Széles körben használják kohászati hengerművekben, bányászati gépekben stb.

3. Erős kombinált eltérés kompenzáció:

Szögkiegyenlítés: A kereszttengely csuklójával érhető el.

Axiális kompenzáció: Nagy távolságú axiális mozgást ér el (akár több száz milliméterig) a spline csúszó hüvelyen keresztül, ami a WS típus fő előnye.

Radiális kompenzáció: rendelkezik bizonyos fokú alkalmazkodóképességgel.

4. Magas átviteli hatékonyság:

Megbízható szerkezet, hosszú élettartam:

Kiforrott kialakítás, minden teherhordó alkatrész fémből készült. Megfelelő karbantartás esetén hosszú élettartamot biztosít.

Elsődleges alkalmazási mezők

A WS típus egy klasszikus "Nehézipar támasza" tengelykapcsoló, amely alkalmas:

Kohászati ipar: Fő- és segédhajtások acélhengerművekhez (blooming malmok, profilmalmok, lemezmalmok).

Emelés és szállítás: Nagyméretű kikötői talapzatos daruk, hajórakodók/-kirakodók szórókeret feszítő mechanizmusai.

Bányászati ​​gépek: Meghajtórendszerek kotrógépekhez, zúzógépekhez, golyósmalmokhoz.

Építőipari gépek: Nagy lánctalpas daruk szakaszainak meghajtása, alagútfúró gépek.

Paper Machinery, Marine Deck Machinery és más alkalmazások, amelyek nagy szögű, nagy nyomatékú átvitelt igényelnek.
