Specifikáció

Főbb jellemzők

Nagy nyomaték és nagy csillapítás együttélése

Védi a Core Gears-t

Alkalmazkodik az összetett működési feltételekhez

Elsődleges alkalmazási mezők

A motor és a generátor közötti kapcsolat nagy teljesítményű dízel generátorkészletekben, amely megköveteli az alacsony frekvenciájú torziós vibráció elnyomását és az ütésállóságot

Hidraulikus szivattyús hajtásrendszerek nehézgépészeti gépekben (pl. nagy kotrógépekben)

Speciális hajók erőátviteli rendszerei, amelyek nagy megbízhatóságot és ütésállóságot igényelnek

Csúcskategóriás tesztberendezések hajtása, amely precíz átvitelt igényel, miközben elszigeteli a rezgést az áramforrástól

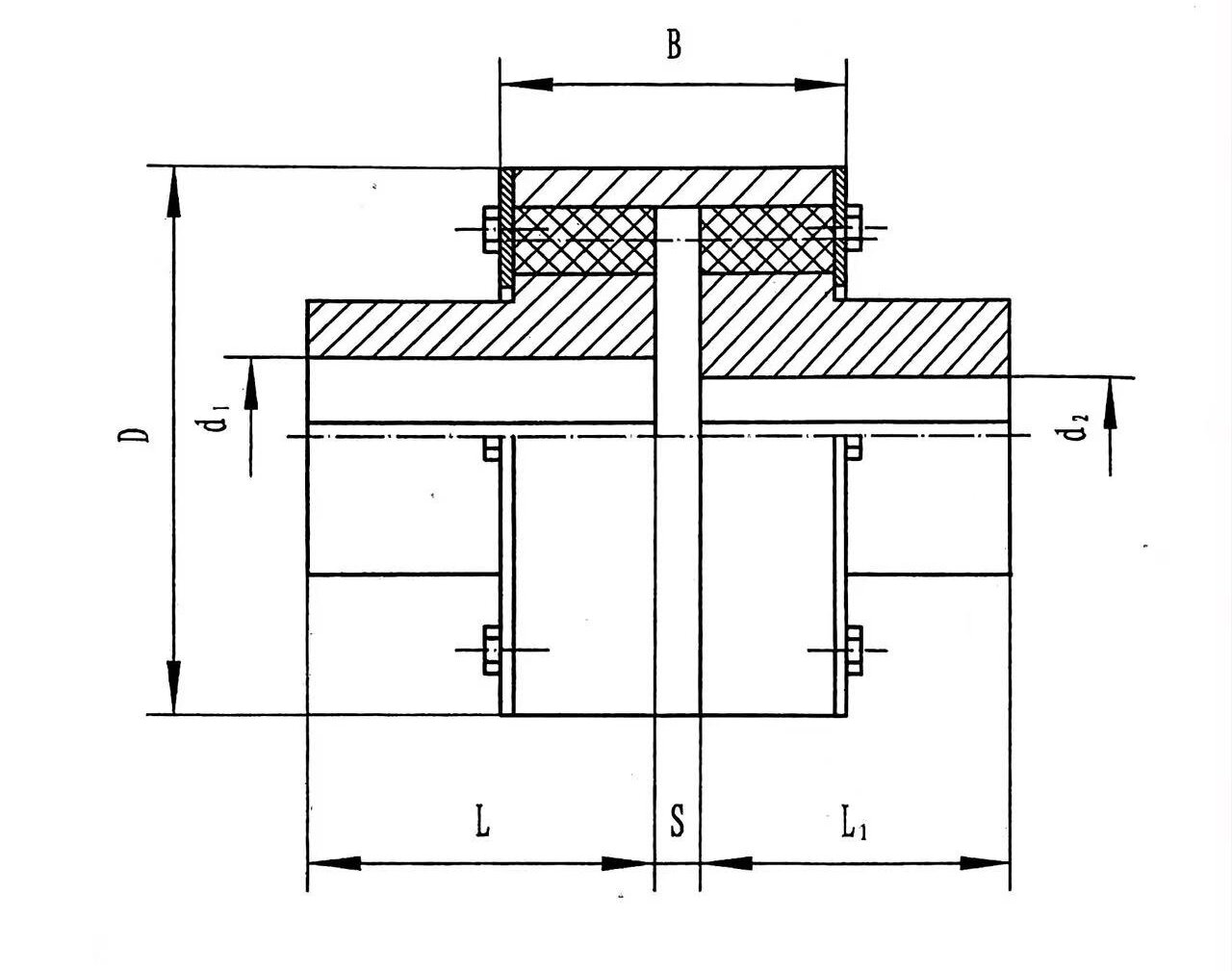

Modelll	Névleges nyomaték (N·m)	Megengedhető forgási sebesség (rpm)	Tengelyfurat átmérője (mm) d₁, d₂	Tengelyfurat hossza L		D	B	s	pillanata tehetetlenség ()	Súly (kg)
				Y alakú	J₁ alakú
RSK-LZ1	112	5000	12,14	32	27	76	42	2.5	0.001	1.53
			16,18,19	42	30					1.60
			20,22,24	52	38					1.67
RSK-LZ2	250	5000	16,18,19	42	30	90	50	2.5	0.002	2.70
			20,22,24	52	38					2.76
			25,28	62	44				0.003	2.79
			30,32	82	60					3.00
RSK-LZ3	630	4500	25,28	62	44	118	70	3	0.011	6.49
			30,32,35,38	82	60					7.05
			40,42	112	84				0.012	7.31
RSK-LZ4	1800	4200	40,42,45,48,50,55,56	112	84	158	90	4	0.044	16.20
			60	142	107				0.045	15.25
RSK-LZ5	4500	4000	50,55,56	112	84	192	90	4	0.100	24.82
			60,63,65,70,71,75	142	107				0.107	27.02
			80	172	132				0.108	25.44
RSK-LZ6	8000	3300	60,63,65,70,71,75	142	107	230	112	5	0.238	40.89
			80,85,90,95	172	132				0.242	40.15
RSK-LZ7	11200	2900	70,71,75	142	107	260	112	5	0.406	54.93
			80,85,90,95	172	132				0.428	59.14
			100 110	212	167				0.443	59.60
RSK-LZ8	18000	2500	80,85,90,95	172	132	300	128	6	0.860	89.35
			100 110,120,125	212	167				0.911	94.67
			130	252	202				0.908	87.43
RSK-LZ9	25000	2300	90,95	172	132	335	150	7	1.559	113.9
			100 110,120,125	212	167				1.678	138.1
			130.140.150	252	202				1.733	136.6

Modelll	Névleges nyomaték (N·m)	Megengedhető forgási sebesség (rpm)	Tengelyfurat átmérője (mm) d₁, d₂	Tengelyfurat hossza L		D	B	s	pillanata tehetetlenség (	Súly (kg)
Modelll	Névleges nyomaték (N·m)	Megengedhető forgási sebesség (rpm)	Tengelyfurat átmérője (mm) d₁, d₂	Y alakú	J₁ alakú	D	B	s	pillanata tehetetlenség (	Súly (kg)
RSK-LZ10	31500	2100	100 110,120,125	212	167	355	152	8	2.236	165.5
			130.140.150	252	202				2.362	169.3
			160 170	302	242				2.422	164.0
RSK-LZ11	40000	2000	110,120,125	212	167	380	172	8	3.054	190.9
			130.140.150	252	202				3.249	203.1
			160 170,180	302	242				3.369	202.1
RSK-LZ12	630000	1700	130.140.150	252	202	445	182	8	6.146	288.5
			160 170,180	302	242				6.432	296.6
			190 200	352	282				6.524	288.0
RSK-LZ13	100000	1500	150	252	202	515	218	8	12.76	413.6
			160 170,180	302	242				13.62	469.2
			190 200,220	352	282				14.19	480.0
			240	410	330				13.98	436.1
RSK-LZ14	125000	1400	170,180	302	242	560	218	8	19.90	581.5
			190 200,220	352	282				21.17	621.7
			240.250.260	410	330				21.67	599.4
RSK-LZ15	160000	1300	190 200,220	352	282	590	240	10	28.08	736.9
			240.250.260	410	330				29.18	730.5
			280 300	470	380				29.52	702.1
RSK-LZ16	250000	1000	220	352	282	695	265	10	56.21	1045
			240.250.260	410	330				60.05	1129
			280 300,320,	470	380				60.56	1144
			340	550	450				62.47	1064
RSK-LZ17	355000	950	240.250.260	410	330	770	285	10	105.5	1500
			280 300,320,	470	380				102.3	1557
			340,360,380	550	450				106.0	1535
RSK-LZ18	450000	850	250 260	410	330	860	300	13	152.3	1902
			280 300,320,	470	380				161.5	2025
			340,360,380	550	450				169.9	2062
			400 420	650	540				175.4	2029
RSK-LZ19	630000	750	280 300,320,	470	380	970	322	14	283.7	2818
			340,360,380	550	450				303.4	2963
			400 420,440,450	650	540				323.2	3068
RSK-LZ20	1120000	650	320,	470	380	1160	355	15	581.2	4010
			340,360,380	550	450				624.5	4426
			400 420,440,450,460,480,500	650	540				669.4	4715
RSK-LZ21	1800000	530	380	550	450	1440	360	18	1565	7293
			400 420,440,450,460,480,500	650	540				1715	8228
			530.560.600.630	800	680				1880	8699
RSK-LZ22	2240000	500	420,440,450,460,480,500	650	540	1520	405	19	2338	9736
			530.560.600.630	800	680				2596	10631
			670 710 750	—	780				2522	9473
RSK-LZ23	2800000	460	480,500	650	540	1640	440	20	3490	11946
			530.560.600.630	800	680				3972	13822
			670 710 750	—	780				3949	12826
			800 850	—	880				3982	12095

Írd le

Koronás/egyenes fogaskerekes háló: Nagy nyomaték átvitelére és nagy szögű, nagy elmozdulás kompenzációs képességére szolgál.

Rugalmas csapszerelvény: Jellemzően a homlokfelületen vagy a fogaskerék perselye körül van elrendezve, másodlagos vagy párhuzamos erőátviteli/csillapító útként működik. Elsődleges funkciói a következők lehetnek:

Elnyeli a nagyfrekvenciás rezgéseket és lökésterheléseket, védi a fogaskerekek fogait.

Lágy csillapítást biztosít indításkor és fékezéskor, csökkenti a fogaskerekek ütközési nyomatékát.

További torziós csillapítás biztosítása, a hajtásrendszer dinamikus jellemzőinek javítása.

Alapszerkezet

Fő erőátviteli út: Két karimás féltengelykapcsoló belső (vagy külső) fogaskerekekkel, amelyek egy közbenső fogaskerekes karmantyúval vannak összekapcsolva, amely koronás külső (vagy belső) fogaskerekeket tartalmaz. Ez képezi az elsődleges nyomatékátvitelt és az eltolódást kompenzáló mechanizmust.

Kiegészítő csillapítási út: Egy nylon (vagy ötvözött acél) csapokból álló gyűrű van hozzáadva a fogaskerék hüvely és az egyik karima vagy a két karima közé. Ezek a csapok gumi/poliuretán elasztomerekkel vannak ellátva. Ez a rész egy párhuzamos rugalmas csillapító fokozatot alkot.

Kenés és tömítés: A fogaskerekek fogai jó kenést (zsírt vagy olajat) igényelnek, míg a csapszakaszt jellemzően kenésmentesre tervezték. Emiatt a teljes tengelykapcsoló komplex rekeszes tömítést igényel, hogy megakadályozzuk a rugalmas elemek kenőanyag-szennyeződését.

Szerkezeti teljesítmény:

A két fél tengelykapcsoló karima külső élei és a külső hüvely belső éle azonos sugarú félelem alakú hornyokká van kialakítva, amelyek kombinálva oszlopcsapok furatait képezik az oszlopcsapok beágyazásához. A hajtótengely féltengelykapcsolója a külső hüvelyt az oszlopcsapon keresztül hajtja meg, a külső hüvely pedig a hajtott tengely féltengelykapcsolóját hajtja, hogy az oszlopcsapon keresztül forogjon a nyomaték átvitele érdekében.

Üzemi hőmérséklet -20 ℃ ~ 70 ℃.

Főbb jellemzők

A nagy nyomaték és a nagy csillapítás együttélése: Elméletileg képes egyszerre teljesíteni a kettős szigorú követelményeket: a nagy teherbírású átvitel és az erős ütés/rezgés izolálása.

Védi a magfogaskerekeket: A rugalmas csapok "első védelmi vonalként" működnek, elnyeli a legtöbb átmeneti ütést, potenciálisan jelentősen meghosszabbítva a drága fogaskerékpersely élettartamát.

Alkalmazkodik az összetett működési feltételekhez: Alkalmas lehet erős nyomatékingadozásokkal, gyakori indítási-leállítási ciklusokkal, vagy eltolódással és vibrációval együtt járó alkalmazásokhoz.

Elsődleges alkalmazási mezők

A motor és a generátor közötti csatlakozás nagy teljesítményű dízel generátorkészletekben, amely megköveteli az alacsony frekvenciájú torziós vibráció elnyomását és az ütésállóságot.

Hidraulikus szivattyús hajtásrendszerek nehézgépészeti gépekben (pl. nagy kotrógépekben).

Speciális hajók erőátviteli rendszerei, amelyek nagy megbízhatóságot és ütésállóságot igényelnek.

Csúcskategóriás tesztberendezések hajtása, amely pontos átvitelt igényel, miközben elszigeteli a rezgést az áramforrástól.
