Name: RSK-lxz rugalmas csap és persely tengelykapcsoló fékkerékkel, nincs szükség kenésre
Rating: 5 (99 reviews)

Műszaki adatok

Főbb jellemzők

Funkcionális integráció, helytakarékos

Egy egységbe egyesíti a sebességváltó csatlakozót és a fékműködtetőt, nagymértékben leegyszerűsítve a hajtáslánc axiális elrendezését, megtakarítva a telepítési helyet, valamint csökkentve a külön fékkerék felszereléséhez szükséges extra helyet a motor és a sebességváltó között.

Közvetlen fékezés, gyors reagálás

A fékkerék közvetlenül a hajtótengelyre van felszerelve. A kerékre ható fék által generált fékezőnyomaték közvetlenül az erőátviteli rendszerre hat, ami gyors fékezési reakciót eredményez késedelem vagy veszteség nélkül a közbenső erőátviteli kapcsolatokból

Kompakt szerkezet, egyszerű telepítés

Egyetlen integrált alkatrészként szállítjuk. A felhasználónak csak be kell igazítania és csatlakoztatnia kell, mint egy szabványos tengelykapcsolót, anélkül, hogy külön féktárcsát kell beállítania, leegyszerűsítve a telepítési folyamatot

Megörökli a csapos csatlakozók előnyeit

Némi eltérés kompenzáció: Kompenzálhatja a kis mennyiségű axiális, radiális és szögeltérést

Csillapítás és rezgéscsillapítás: A rugalmas gyűrűk elnyelhetik a rezgéseket és az ütéseket

Nincs szükség kenésre: A nylon csapok és rugalmas gyűrűk működés közben nem igényelnek kenést

Elektromos szigetelés: Nylon anyag biztosítja a szigetelést

Elsődleges alkalmazási mezők

Függőleges daruk, portáldaruk: hídmozgató mechanizmus, kocsimozgató mechanizmus, emelőszerkezet.

Fúvókadaruk (toronydaruk, portáldaruk): forgószerkezet, húzószerkezet.

Szállítószalagok, serleges felvonók: A hajtódob bemeneti oldala.

Kohászati öntödei daruk: Emelő- és mozgatási mechanizmusok.

Egyéb anyagmozgató berendezések, amelyek gyakori indítást/leállítást és megbízható fékezést igényelnek.

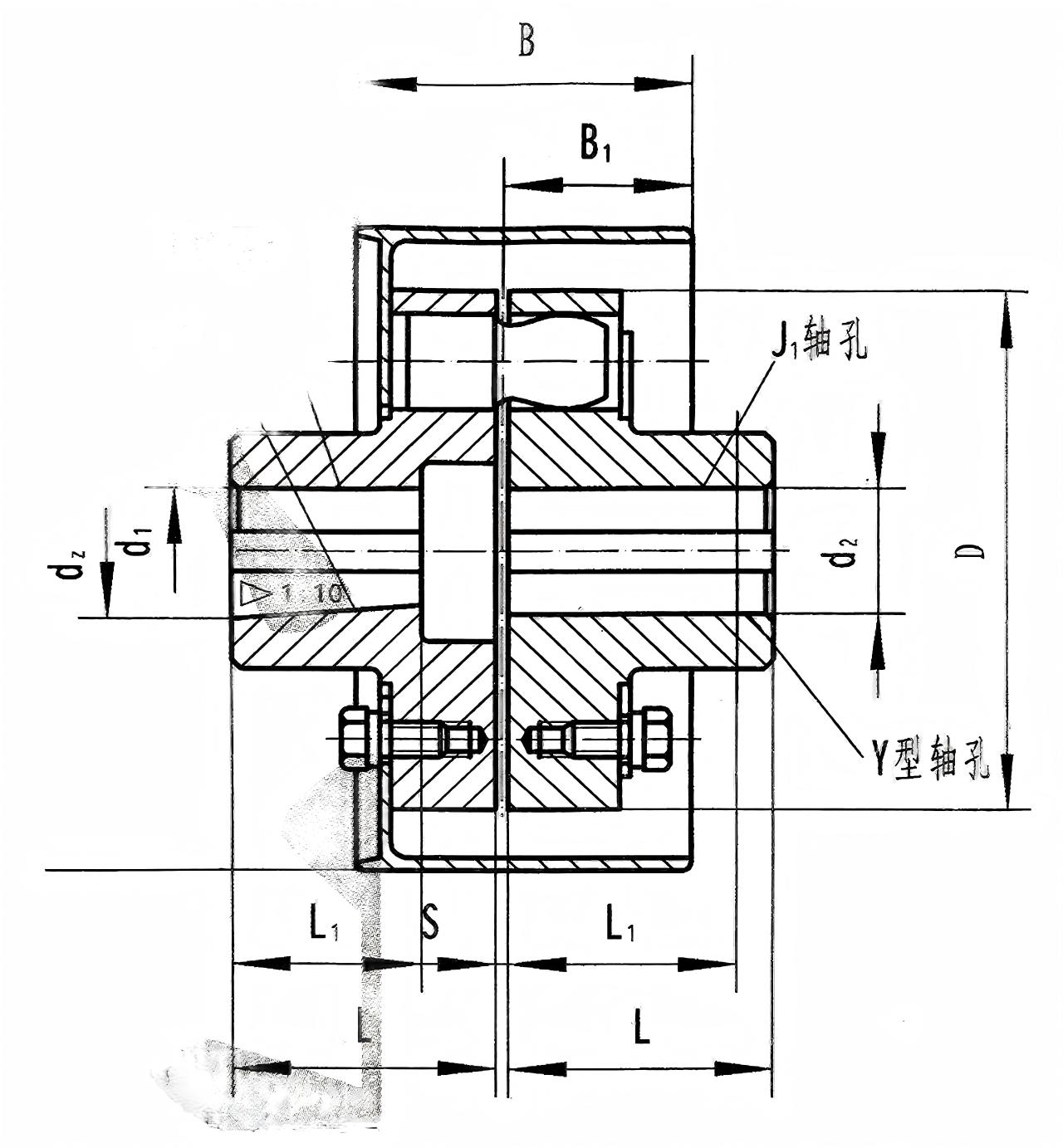

Modell	Névleges nyomaték (N·m)	Megengedhető forgási sebesség (rpm)	Tengelyfurat átmérője (mm) d₁, d₂, dz,	Tengelyfurat hossza (mm)			D.	D	B	B1	S	Megengedhető kompenzáció összeget			Pillanat a tehetetlenség ()	Súly (kg)
				Y alakú		J、J₁、Z alakú						Axiális	Radiális	Szög irányba
				L	L1	L	mm
RSK-LXZ1	560	5600	20, 22, 24	52	38	52	200	120	85	42	2.5	±1	0.15	≤0°30'	2.18	11
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LXZ2	1250	3750	30, 32, 35、38	82	60	82	200	160	85	40	2.5	±1	0.15	≤0°30'	2.45	14
			40, 42, 45, 48	112	84	112
RSK-LXZ3	1250	2430	30, 32, 35、38	82	60	82	315	160	132	66	2.5	±1	0.15	≤0°30'	13.08	25
			40, 42, 45, 48	112	84	112
RSK-LXZ4	2500	2430	40, 42, 45, 48、50、56	112	84	112	315	195	132	66	3	±1,5	0.15	≤0°30'	16.6	40
			60, 63	142	107	142
RSK-LXZ5	2500	1900	40, 42, 45, 48、50、55、56	112	84	112	400	195	168	84	3	±1,5	0.15	≤0°30'	49.2	59
			60, 63	142	107	142
RSK-LXZ6	3150	1900	50, 55, 56	112	84	112	400	220	168	84	3	±1,5	0.15	≤0°30'	57.6	69
			60, 63、65、70、71、75	142	107	142
RSK-LXZ7	3150	1500	50, 55, 56	112	84	112	500	220	210	105	3	±1,5	0.15	≤0°30'	127.4	91
			60, 63、65、70、71、75	142	107	142
RSK-LXZ8	6300	1900	60, 63、65、70、71、75	142	107	142	400	280	168	84	4	±2	0.2	≤0°30'	161.7	88
			80, 85	172	132	172
RSK-LXZ9	6300	1500	60, 63、65、70、71、75	142	107	142	500	280	210	105	4	±2	0.2	≤0°30'	129.2	113
			80, 85	172	132	172
RSK-LXZ10	11200	1500	70, 71, 75	142	107	142	500	320	210	105	4	±2	0.2	≤0°30'	156	156
			80, 85、90、95	172	132	172
			100, 110	212	167	212
RSK-LXZ11	11200	1220	70, 71, 75	142	107	142	630	320	265	132	4	±2	0.2	≤0°30'	314	187
			80, 85、90、95	172	132	172
			100, 110	212	167	212
RSK-LXZ12	16000	1220	80, 85、90、95	172	132	172	630	360	265	132	5	±2	0.2	≤0°30'	328	326
			100, 110、120、125	212	167	212
RSK-LXZ13	22400	1080	100, 110、120、125	212	167	212	710	410	298	149	5	±2	0.2	≤0°30'	713	337
			130, 140	252	202	252
RSK-LXZ14	35500	1080	110, 120, 125	212	167	212	710	480	298	149	6	±2,5	0.25	≤0°30'	849	458
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LXZ15	35500	950	110, 120, 125	212	167	212	800	480	335	168	6	±2,5	0.25	≤0°30'	1231	504
			130, 140、150	252	202	252
			160, 170, 180	302	242	302

Leírás

Alapszerkezet

Fékkerék féltengelykapcsoló: Ez a jellegzetes alkatrésze. Jellemzően öntött acélból készül, hogy megfelelő szilárdságot és kopásállóságot biztosítson. Külső kerülete precíziós megmunkálású (esztergált és köszörült), hogy megfeleljen a megadott felületi érdességnek, sugárirányú kifutásnak és vastagságtűrésnek, hogy a fék súrlódási felületeként szolgáljon. A keréktárcsán gyakran vannak hűtőnyílások, amelyek javítják a hőelvezetést fékezés közben.

A másik féltengelykapcsoló: Szabványos féltengelykapcsoló test, jellemzően öntöttvasból vagy öntött acélból.

Csapok és rugalmas gyűrűk: Az RSK-lx típusú tengelykapcsolóhoz hasonlóan nylon (poliamid) csapokat használ, amelyek gumiból vagy poliuretánból készült rugalmas gyűrűkkel párosulnak. A csapok nyomatékot adnak át, míg a rugalmas gyűrűk párnázást és kompenzációt biztosítanak. Ez lényeges különbség az RSK-lt típushoz képest, amely gumiperselyeket használ.

Rögzítőlemezek, anyák, alátétek: A csapszerelvény rögzítésére szolgál.

Szerkezeti teljesítmény:

A nejlont rugalmas alkatrészekhez használják, amelyek nagy szilárdsággal és kopásállósággal rendelkeznek, és alkalmasak korrozív környezetre.

Az acél fékkerék külső felülete oltókezelésen esett át.

Az üzemi hőmérséklet -20 ℃ és 70 ℃ között van.

Főbb jellemzők

Funkcionális integráció, helytakarékos:

Közvetlen fékezés, gyors reagálás:

A fékkerék közvetlenül a hajtótengelyre van felszerelve. A kerékre ható fék által generált fékezőnyomaték közvetlenül az erőátviteli rendszerre hat, ami gyors fékezést eredményez késedelem vagy veszteség nélkül a közbenső erőátviteli kapcsolatokból.

Kompakt szerkezet, egyszerű telepítés:

Egyetlen integrált alkatrészként szállítjuk. A felhasználónak csak be kell állítania és csatlakoztatnia kell, mint egy szabványos tengelykapcsolót, anélkül, hogy külön féktárcsát kell beállítania, ami leegyszerűsíti a telepítési folyamatot.

A csapos csatlakozók előnyei:

Némi eltérés kompenzáció: Kompenzálhatja a kis mennyiségű axiális, radiális és szögeltérést.

Csillapítás és rezgéscsillapítás: A rugalmas gyűrűk elnyelhetik a rezgéseket és az ütéseket.

Nincs szükség kenésre: A nylon csapok és rugalmas gyűrűk működés közben nem igényelnek kenést.

Elektromos szigetelés: Nylon anyag biztosítja a szigetelést.

Elsődleges alkalmazási mezők

Az RSK-lxz típus a "Standard tengelykapcsoló emelő- és szállítógépekhez", és szinte minden elektromos hajtású daruban és szállítószalagban használatos:

Függőleges daruk, portáldaruk: hídmozgató mechanizmus, kocsimozgató mechanizmus, emelőszerkezet.

Fúvókadaruk (toronydaruk, portáldaruk): forgószerkezet, húzószerkezet.

Szállítószalagok, serleges felvonók: A hajtódob bemeneti oldala.

Kohászati öntödei daruk: Emelő- és mozgatási mechanizmusok.

Egyéb anyagmozgató berendezések, amelyek gyakori indítást/leállást és megbízható fékezést igényelnek.
