Name: RSK-LT Easy Install elasztikus karmantyús csatlakozó csapokkal és rugalmas perselyekkel
Rating: 5 (99 reviews)

Műszaki adatok

Főbb jellemzők:

Egyszerű szerkezet, alacsony költség

Alacsony gyártási költség és ár

Nincs szükség kenésre, egyszerű karbantartás

Némi kompenzációs és csillapító képességgel rendelkezik

Könnyű telepítés

A gumi rugalmas persely bizonyos fokú elektromos szigetelést biztosít

Elsődleges alkalmazási mezők:

Csatlakozások a motorok és a hajtott gépek között ventilátorokban, szivattyúkban és egyéb általános gépekben (leggyakrabban)

Könnyű szállítószalagok, keverők, mezőgazdasági gépek

Kis-közepes kompresszorok, generátorkészletek

Különféle könnyűipari gépek, ahol a költség érzékeny tényező

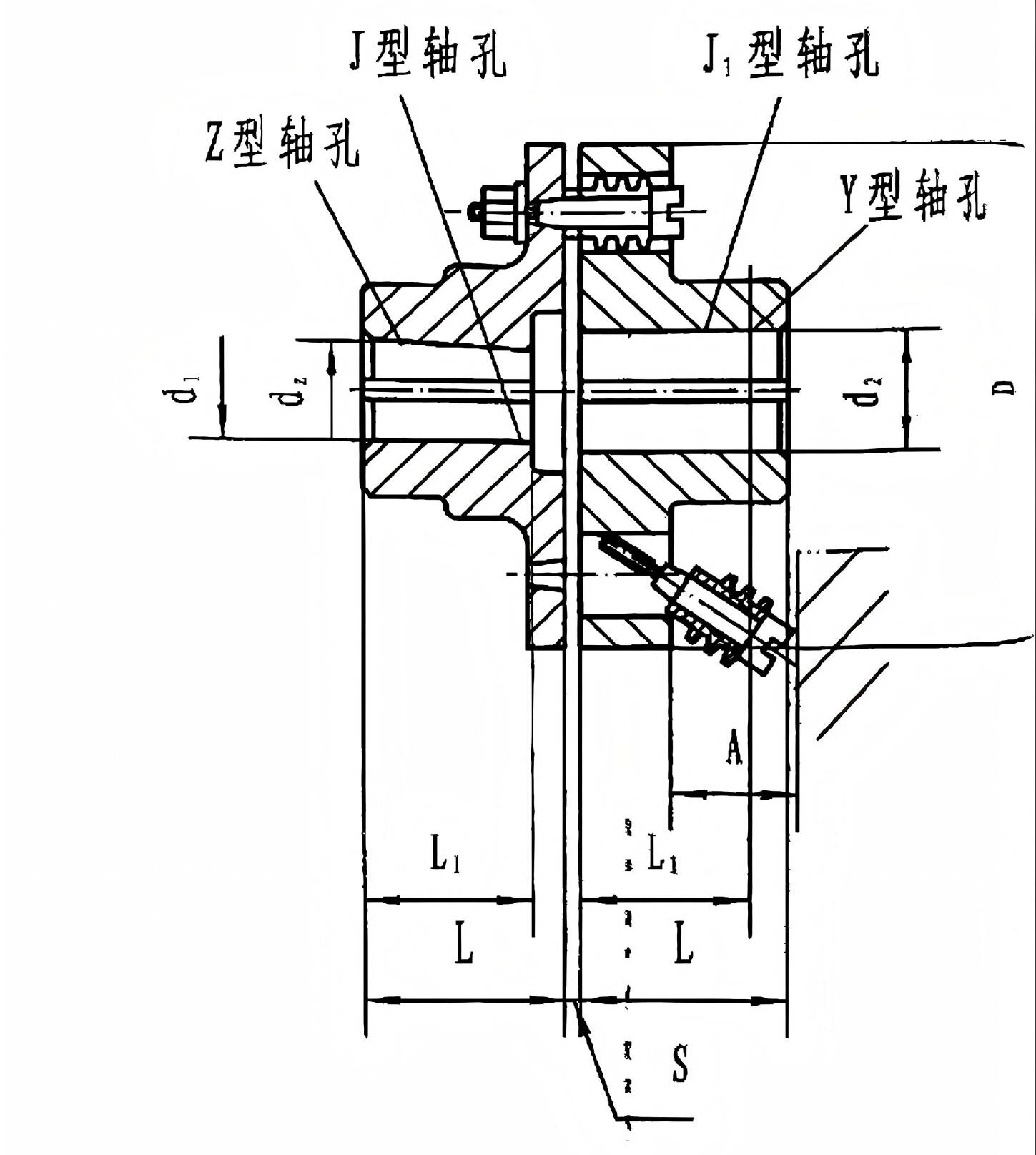

Modell	Névleges nyomaték (N·m)	Megengedhető forgási sebesség (rpm)		Tengelyfurat átmérője (mm) d₁, d₂、dz		Tengelyfurat hossza (mm)			D	A	S	Megengedhető kompenzáció összeget		súlya (kg)	pillanata Tehetetlenség (kg.m ² )
						Y alakú	J, J, Z alakú					Radiális (mm)	Szög irányába
		vas	acél	vas	acél	L	L1	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160, 170 dollár	302	242	302

Leírás

Ez egy nem fémből készült rugalmas elemes tengelykapcsoló, amely csapokon és rugalmas perselyeken keresztül továbbítja a nyomatékot.

Alapvető működési elve a gumi (vagy poliuretán) rugalmas perselyek nyomódeformációját használja a nyomaték átvitelére, és rugalmasságukat kihasználva kompenzálja az eltolódást, elnyeli a vibrációt és az ütéseket. Egyszerű felépítésével ez az egyik legszélesebb körben használt tengelykapcsoló a kis-közepes teljesítményű, közepes-alacsony sebességű átvitel területén, amelyet gyakran „szabványos csatolásnak” is neveznek.

A Type LT tengelykapcsoló felépítése nagyon egyszerű, főként a következő alkatrészekből áll:

Két féltengelykapcsoló: Jellemzően öntöttvasból (HT200) vagy öntött acélból (ZG270-500) készülnek, karimára emlékeztetnek, a kerületükön csaplyukak gyűrűjével.

Rugalmas persely (Bushing): A központi elem. Általában gumiból vagy poliuretánból készül, hengeres karimával. A hajtott féltengelykapcsoló csapfurataiba van beépítve. A csap áthalad a rugalmas persely központi furatán, ezáltal rugalmasan összeköti a két féltengelykapcsolót.

Rögzítőlemez (opcionális): A rugalmas perselyek axiális rögzítésére szolgál, és megakadályozza azok kiesését.

Szerkezeti teljesítmény:

A rugalmas hüvely és a féltengelykapcsoló karimáján lévő kör alakú lyuk közötti hézag, valamint a rugalmas hüvely deformációja miatt a tengelykapcsoló bizonyos fokú kompenzációval rendelkezik a relatív elmozdulás és az ütéselnyelési teljesítmény tekintetében.

Főbb jellemzők:

Egyszerű szerkezet, alacsony költség

Kevés alkatrész, kiforrott gyártási folyamat, nagyon alacsony gyártási költség és ár, kiemelkedő gazdaságosságot kínálva.

Nincs szükség kenésre, egyszerű karbantartás

Nem tartalmaz relatív csúszással rendelkező súrlódási párokat, nem igényel olajat vagy zsírt, így karbantartást nem igénylő tengelykapcsolónak minősül (csak időszakos ellenőrzést igényel).

Némi kompenzációs és csillapító képességgel rendelkezik

Könnyű telepítés

A gumi rugalmas persely bizonyos fokú elektromos szigetelést biztosít

Elsődleges alkalmazási mezők:

Az LT típus egy klasszikus „Általános célú, gazdaságos” tengelykapcsoló, amely olyan nem igényes alkalmazásokhoz alkalmas, ahol alacsony az átviteli pontosság és a dinamikus teljesítmény, mérsékelt teljesítmény és viszonylag tiszta környezet, például:

A motorok és a hajtott gépek közötti csatlakozások ventilátorokban, szivattyúkban és egyéb általános gépekben (leggyakrabban).

Könnyű szállítószalagok, keverők, mezőgazdasági gépek.

Kis-közepes kompresszorok, generátorkészletek.

Különféle könnyűipari gépek, amelyeknél a költség érzékeny tényező.
