Name: RSK-lx rugalmas nylon tűs csatlakozó a hajtás csillapítására, rezgéscsillapításra
Rating: 5 (99 reviews)

Műszaki adatok

Funkció:

Egyszerű felépítés, költséghatékony

Kevés alkatrész, kiforrott gyártási folyamatok, így költséghatékony

Kenésmentes, kevés karbantartást igényel

Nulla karbantartás

Jó rezgéscsillapító és csillapító teljesítmény

A gumi/poliuretán elasztikus gyűrűk hatékonyan elnyelik a torziós vibrációt és a mérsékelt lökésterhelést, védik a meghajtó berendezéseket, például a motorokat és a sebességváltókat

Mind a nylon csapok, mind a gumigyűrűk szigetelő anyagok, amelyek megszakíthatják a tengely áramútját és megakadályozhatják a csapágyak elektromos erózióját

Könnyű, alacsony tehetetlenségi nyomaték

A nylon csapok alacsony sűrűsége minimálisra csökkenti a tengelykapcsoló start-stop jellemzőire gyakorolt hatásukat

Könnyű telepítés

A csapokon keresztül történő pozicionálás viszonylag laza telepítési igényeket tesz lehetővé

Elsődleges alkalmazási mezők

Csatlakozás motorok és hajtott gépek között ventilátorokban, szivattyúkban, légkompresszorokban és egyéb általános folyadékkezelő berendezésekben (legjellemzőbb alkalmazás)

Könnyű szállítószalagok, keverők, csomagológépek, mezőgazdasági gépek

Kis és közepes generátorkészletek, kompresszoregységek

Különféle könnyűipari, vegyipari gépek, ahol a költségek érzékenyek és a működési feltételek enyhék

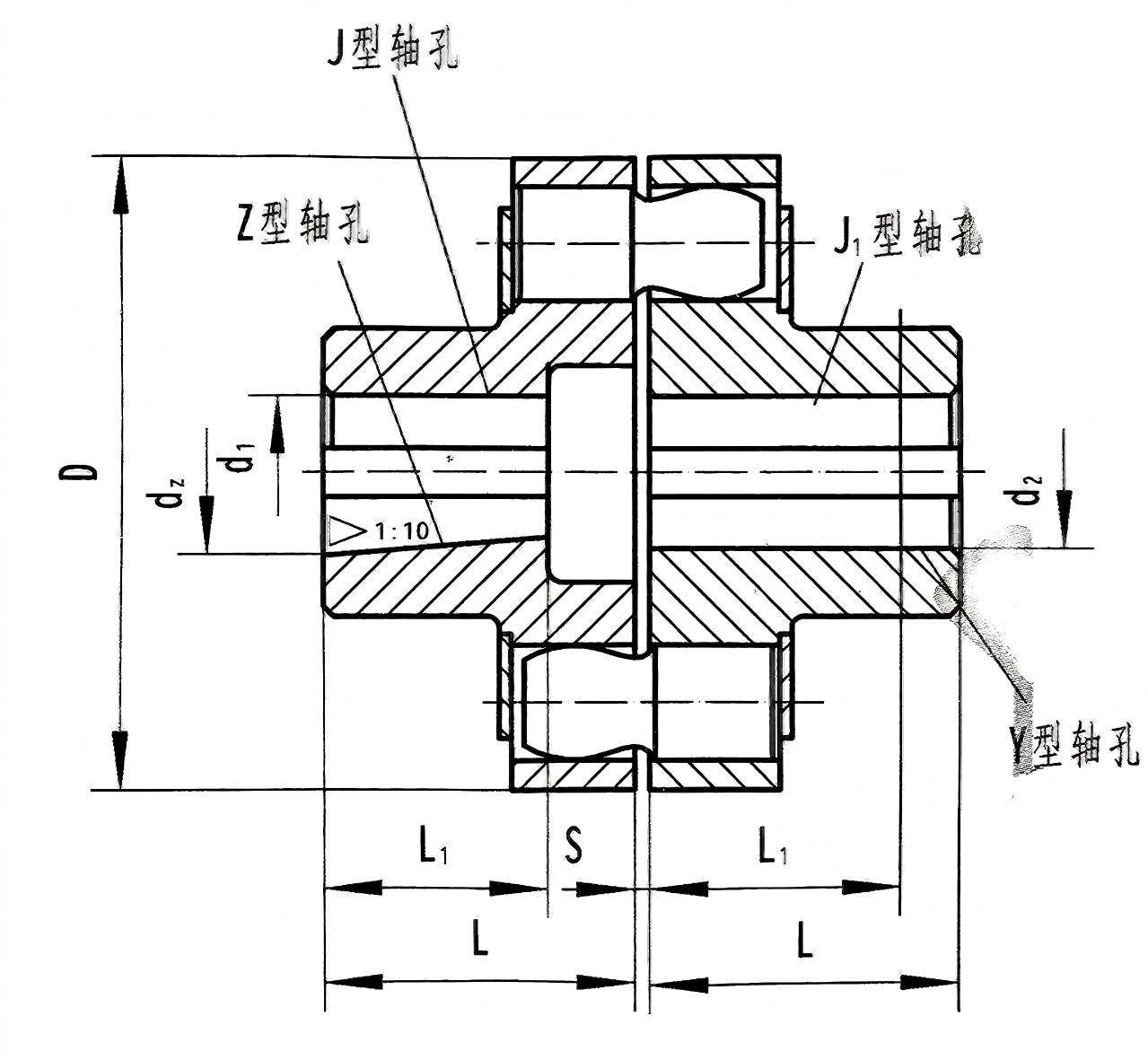

Modell	Névleges Nyomaték (N·m)	Megengedhető forgási sebesség (rpm)	Tengelyfurat átmérője (mm) d₁, d₂, dz,	Tengelyfurat hossza (mm)			D	S	Megengedhető kompenzáció összeget			pillanata tehetetlenség ()	súlya (kg)
				Y alakú		J、J₁、Z alakú			Axiális	Radiális	Szög irányba
				L	L1	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Leírás

Az RSK-lx típus magjellemzõje: Maguk a csapok (nylon alkatrészek) a nyomaték elsõdleges teherhordó elemei, míg a rugalmas gyûrûk elsõsorban a csillapítást és a kompenzációt szolgálják.

Alapszerkezet

Szerkezete egyszerű és szimmetrikus, elsősorban a következő összetevőkből áll:

Két féltengelykapcsoló: jellemzően acélöntvényből (ZG270-500) vagy öntöttvasból (HT250) készül. Az illeszkedő felületeken központosító csapok találhatók, amelyek biztosítják a telepítési igazítást, és egy sor egyenletesen elosztott hengeres furat a kerület mentén.

Nylon csapok: Nagy szilárdságú Nylon 6 (PA6) vagy MC öntött nylonból készült, amely kopásálló, önkenő, nagy szilárdságú és könnyű. Ezek a nyomatékátvitel alapvető teherhordó alkatrészei.

Elasztikus gyűrűk: Általában neoprén gumiból vagy poliuretánból készülnek. A csapokra vannak felszerelve, és a két féltengelykapcsoló csapfuratai között helyezkednek el. Feladatuk, hogy rugalmas alakváltozást biztosítsanak, elnyeljék a rezgéseket és ütéseket, és lehetővé tegyék a kisebb relatív elmozdulásokat.

Rögzítőlemezek és rögzítőelemek: beleértve a fém rögzítőlemezeket, rugós alátéteket, anyákat stb., amelyek a csapszerelvény axiális rögzítésére és az elmozdulás megelőzésére szolgálnak.

Erőátviteli út: Nyomaték → Meghajtó féltengelykapcsoló → Nylon csapok (összenyomva) → Rugalmas gyűrűk (nyírási deformáció alatt) → Meghajtott féltengelykapcsoló.

Szerkezeti teljesítmény:

A nejlont rugalmas alkatrészekhez használják, amelyek nagy szilárdsággal és kopásállósággal rendelkeznek, és alkalmasak korrozív környezetre.

Az acél fékkerék külső felülete oltókezelésen esett át.

Az üzemi hőmérséklet -20 ℃ és 70 ℃ között van.

Főbb jellemzők

Egyszerű szerkezet, költséghatékony:

Kevés alkatrész, kiforrott gyártási folyamatok, így az egyik legköltséghatékonyabb tengelykapcsoló típus.

Kenésmentes, alacsony karbantartási igény:

Nem tartalmaz fém súrlódási párokat, nem igényel olaj vagy zsír hozzáadását működés közben, így szinte „nulla karbantartást” ér el, csak időszakos ellenőrzést igényel.

Jó rezgéscsillapító és csillapító teljesítmény:

Rendelkezik némi eltolódás kompenzációs képességgel:

Kompenzálni tudja a kis tengelyirányú (a csapok és furatok közötti távolságra támaszkodva), radiális és szögeltéréseket (tipikusan ≤ 0,5°).

Elektromos szigetelés:

Mind a nylon csapok, mind a gumigyűrűk szigetelő anyagok, amelyek megszakíthatják a tengely áramútját és megakadályozhatják a csapágyak elektromos erózióját.

Könnyű, alacsony tehetetlenségi nyomaték:

A nylon csapok alacsony sűrűsége minimálisra csökkenti a tengelykapcsoló start-stop jellemzőire gyakorolt hatásukat.

Könnyű telepítés:

A csapokon keresztül történő pozicionálás viszonylag laza telepítési igényeket tesz lehetővé.

Elsődleges alkalmazási mezők

Csatlakozás motorok és hajtott gépek között ventilátorokban, szivattyúkban, légkompresszorokban és egyéb általános folyadékkezelő berendezésekben (legjellemzőbb alkalmazás).

Könnyű szállítószalagok, keverők, csomagológépek, mezőgazdasági gépek.

Kis és közepes generátorkészletek, kompresszoregységek.

Különféle könnyűipari, vegyipari gépek, ahol a költségek érzékenyek és a működési feltételek enyhék.
