Specifikáció

Kompenzálja a nagy szögeltéréseket

Kompakt kialakítás nagy teherbírással

Magas átviteli hatékonyság

Nagy megbízhatóság és viszonylag egyszerű karbantartás

Alkalmas zord környezetre

A gyakorlati alkalmazásokban az átvitt nyomaték nagysága alapján nagy teherbírású, közepes teherbírású, könnyű és kis méretű típusokba sorolják őket. A nagy teherbírású univerzális tengelykapcsolókat általában kohászati gépekben, nehézgépekben, kőolajipari gépekben, építőipari gépekben, emelő- és szállítógépekben stb. használják. Közepes és könnyű univerzális tengelykapcsolókat gyakran alkalmaznak járművekben, például autókban és mozdonyokban, valamint könnyűipari gépekben. A kis méretű univerzális tengelykapcsolókat elsősorban mozgásátvitelre használják, jellemzően precíziós gépekben és vezérlő mechanizmusokban.

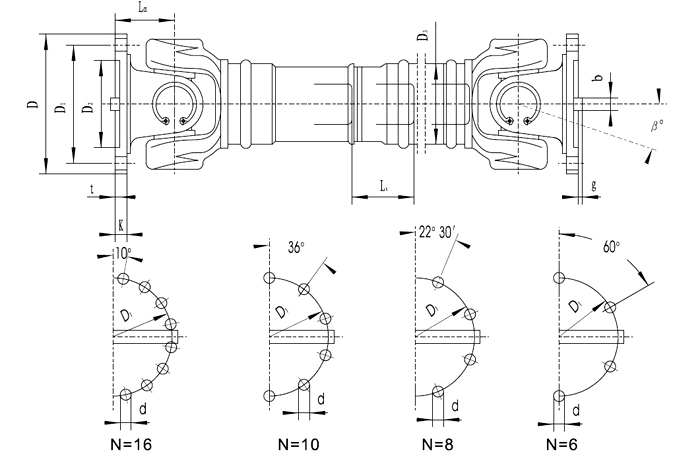

P/N	Taktikai átmérő D/mm	Névleges nyomaték Tn/kN.m	Fárasztó nyomaték Tf/kN.m	Axiális elmozdulás Ls/mm	Szögeltérésβ/(。)	Méret (mm)				I dinamikus tehetetlenségi nyomaték (kg·m2)			Súly ( kg)
						Lmin	D3		Lm	Lmin	Mindig 100 mm-es növekedés		Lmin	Mindig 100 mm-es növekedés
SWC100BH	100	1.25	0.63	≤25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≤25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≤25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≤25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≤15	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≤15	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≤15	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≤15	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≤15	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≤15	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≤15	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≤15	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≤15	240	2300		426		68.920		1.3570	2380		34

Írd le

Az univerzális csuklós tengelykapcsoló (más néven kardáncsukló, horogcsukló vagy U-csukló) a mechanikus hajtásrendszerekben széles körben használt alapvető alkatrész. Elsődleges feladata, hogy két tengelyt összekapcsoljon, amelyek tengelyei nem egyvonalasak, és forgatónyomatékot és forgómozgást közvetítsen közöttük. Működési elve egy gömbcsukló mechanizmuson alapul, amely lehetővé teszi, hogy a csatlakoztatott tengelyek egy síkon belül meghatározott bezárt szöget (jellemzően 15°-20°-ig) alakítsanak ki, és kompenzálja a kisebb tengelyirányú, radiális és axiális eltéréseket.

Egy tipikus kardáncsuklós tengelykapcsoló főként a következő alkatrészekből áll:

Járom (Driving Yoke és Driven Yoke): Az U-alakú vagy járom alakú villavégek, amelyek a tengelyekhez vannak rögzítve.

Kereszttengely/pók (Cruciform): A mag alkatrésze, amely négy keresztben elhelyezett tengelycsapot tartalmaz.

Tűgörgős csapágyak / siklócsapágyak: A kereszttengely csapágyai és a járomlyukak közé kell beszerelni a súrlódás és a kopás csökkentése érdekében.

Csapágysapka / Rögzítőgyűrű (gyűrű): A csapágyak rögzítésére és tömítésére szolgál, megakadályozva a szétszerelést.

Az egyetlen csuklóban rejlő sebességingadozás leküzdésére a mérnöki gyakorlat általában "kettős univerzális csuklós" elrendezést alkalmaz sorosan. Ennek a beállításnak meg kell felelnie a beépítési szabálynak, amely szerint "a bemenő tengely és a kimenő tengely szögei a közbenső tengelyhez képest egyenlőek, és a közbenső tengely mindkét végén lévő jármák ugyanabban a síkban fekszenek" az állandó sebességátvitel elérése érdekében.

Kompenzálja a nagy szögeltéréseket:

Legszembetűnőbb előnye. Egyetlen csukló viszonylag nagy munkaszöget (tipikusan 15°-25°, speciális kiviteleknél akár 35°-ig) képes elviselni, így ideális a jelentős beépítési hibákkal járó vagy az üzem közbeni relatív mozgásnak kitett tengelyek összekötésére.

Kompakt kialakítás nagy teherbírással:

Viszonylag egyszerű, de robusztus szerkezet, gyakran nagy szilárdságú ötvözött acélból kovácsolják. Nagyon nagy nyomaték átvitelére képes, alkalmas nagy teherbírású gépekhez (pl. hengerművek, hajók, bányászati berendezések).

Magas átviteli hatékonyság:

A tűgörgős csapágyakkal a súrlódási veszteség minimális, így 98-99,9%-os hatékonyság érhető el.

Nagy megbízhatóság és viszonylag egyszerű karbantartás:

Masszív és tartós, megfelelő kenés mellett hosszú élettartammal. A meghibásodások jellemzően a kereszttengely vagy a csapágyak kopásaként nyilvánulnak meg, amelyek cseréje viszonylag egyszerű.

Alkalmas zord környezetekhez:

Működhet poros, nedves vagy hőmérséklet-ingadozásokkal járó környezetben, ha védőburkolattal vagy tömítéssel van felszerelve.

Elsődleges alkalmazási mezők:

Autóipar: hajtótengely-rendszerek, amelyek a sebességváltót a hajtótengelyhez kötik.

Kohászati gépek: Meghajtószerkezetek hengerművekhez, egyengetőgépekhez.

Építőipari gépek: Nagy szögű erőátvitelt igénylő helyek daruk, kotrógépek, betonszivattyús teherautók stb.

Papíripari gépek, tengeri ipar, nagy teljesítményű bányászati gépek: olyan berendezések, amelyek nagy nyomatékot adnak át, és tengelyeltérést okoznak.
