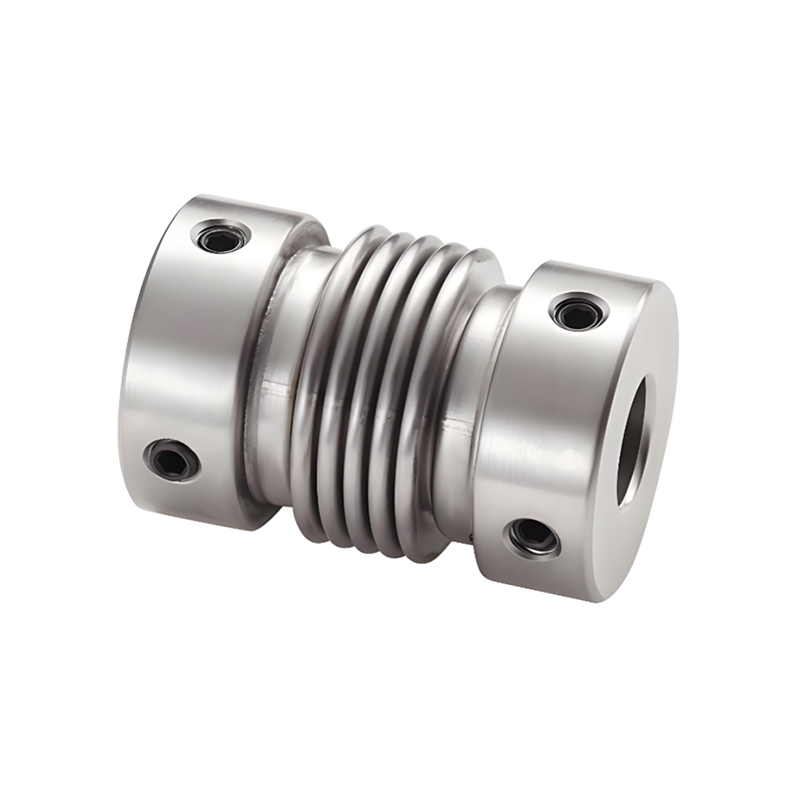

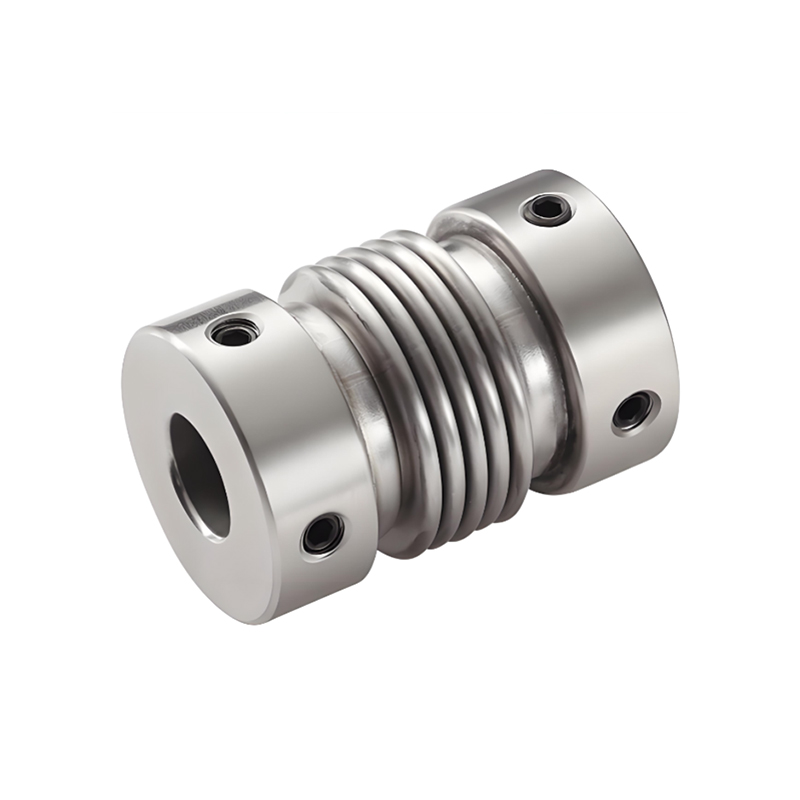

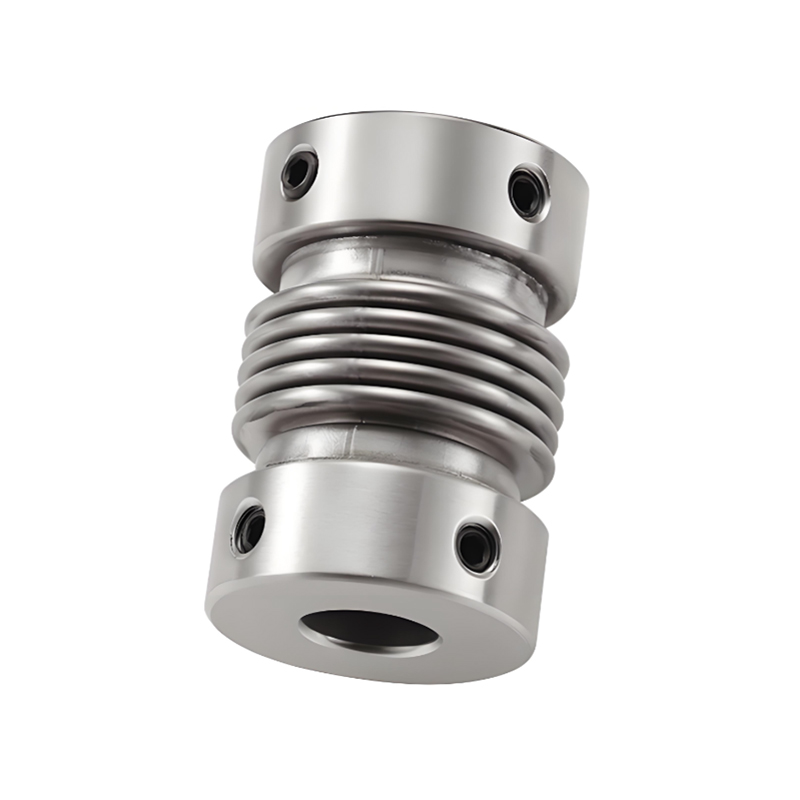

Name: RSK-CPRG Jó korrózióállóság, rozsdamentes acél harmonika tengelykapcsolók pozicionáló csavarja
Rating: 5 (99 reviews)

RSK-CPRG Jó korrózióállóság, rozsdamentes acél harmonika tengelykapcsolók pozicionáló csavarja

Kapcsolat

Műszaki adatok

> Az egész rozsdamentes acélból készült, kiváló korrózióállósággal

> Lézeres hegesztés a harmonika és a tengelyhüvely között, nulla forgási hézag, alkalmas előre és hátramenetre

>A harmonikaszerkezet hatékonyabban kompenzálja a radiális, szög- és axiális eltéréseket

>A pozicionáló csavar meghúzási módja

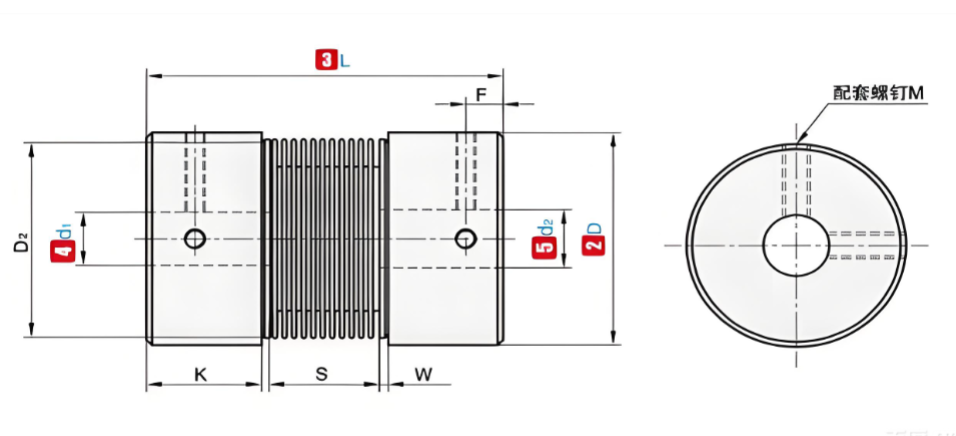

P/N	ΦD	L	Szabványos belső átmérő (mm)	K	W	S	D₂	F	M	Nyomatékos meghúzás (N.m)
RSK-CPRG	16	27	4-5-6-6,35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6,35-7-8-9-9,525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6,35-7-8-9-9,525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6,35-7-8-9-9,525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9,525-10-11-12-12,7-14-15	8	4	18	27.2	4.5	M5	5
Megjegyzés: A tengelykapcsoló mindkét végén lévő belső furatok szabadon kombinálhatók a minimális és maximális belső átmérővel. A táblázatban feltüntetett belső átmérők tájékoztató jellegűek. A vevő által igényelt furatátmérő szintén csak tájékoztató jellegű. A megrendelő által igényelt furatátmérővel kapcsolatban kérjük, vegye fel velünk a kapcsolatot.

P/N	ΦD	L	Névleges nyomaték (N.m)	torzítás engedélyezése (mm)	Döntés engedélyezése (∠°)	Axiális eltérés engedélyezése (mm)	RPM engedélyezése	Statikus torziós merevség (N.m/rad)	Tehetetlenségi nyomaték (N.m)	Súly (g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2,0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6,2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1.3	11000	330	6,7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1.3	10000	490	2,0X10⁻⁵	128
Megjegyzés: A fenti tehetetlenségi nyomatékot és a műszaki paramétereket a maximális rekesznyílás szabványával mérjük. A maximális névleges nyomatékérték magának a tengelykapcsolónak a tartósságától függ. Minél nagyobb a külső átmérő, annál nagyobb az erő, és minél kisebb a külső átmérő, annál nagyobb a megengedett sebesség.

Leírás

A tengelykapcsoló főként két nagy szilárdságú rozsdamentes acél agyból és egy vékony falú rozsdamentes acél csőmembránból áll. Az egyedülálló harmonikaszerkezet nemcsak hatékonyan kompenzálja a két tengely közötti radiális, szög- és axiális eltéréseket, biztosítva a sima és pontos erőátvitelt, ha a berendezés működése során szerelési hiba vagy tengelyelmozdulás lép fel, hanem elnyeli a vibrációt, csökkenti a berendezés működési zaját és meghosszabbítja az általános élettartamot. )

Anyagát tekintve a kiváló minőségű rozsdamentes acél kiváló olaj- és korrózióálló tulajdonságokat biztosít a tengelykapcsolónak, mindenféle olaj- és vegyianyag-eróziótól való félelem nélkül, és alkalmas élelmiszer-feldolgozásra, vegyiparra, gyógyszeriparra és más iparágakban, amelyek rendkívül magas higiéniai és korrózióállósági követelményeket támasztanak. A speciális tömítési kialakítás tovább akadályozza a külső szennyeződések bejutását és biztosítja a belső precíziós szerkezet stabil működését. )

Jellemzői a hézagmentesség és a nagy érzékenység, pontosan továbbítja a nyomatékot, az erős torziós merevséget, az óramutató járásával megegyező és az óramutató járásával ellentétes irányban egyenletes forgási jellemzőket, nagy átviteli pontosságot, és megfelel a nagy pontosságú berendezések működési követelményeinek. Különféle beépítési módok léteznek, beleértve a felső csavaros rögzítési típust, a bilincs rögzítési típusát és a tágulási hüvelyes rögzítési típust, amelyek kényelmesek a felhasználók számára, hogy rugalmasan válasszák a tényleges munkakörülményeknek megfelelően, és a telepítés egyszerű és gyors. A karbantartást nem igénylő funkció nagymértékben csökkenti a berendezés üzemeltetési és karbantartási költségeit, valamint javítja a termelés hatékonyságát. Legyen szó nagy pontosságú CNC szerszámgépről vagy rendkívül magas stabilitási követelményeket támasztó automatizált gyártósorról, ez a tengelykapcsoló kiváló teljesítményt tud felmutatni, és biztos garanciát nyújt a berendezés stabil működésére.
