Name: Az RSK gyártású szerpentin rugós rácsos tengelykapcsoló rövid tengelyű furat típusa egyszerű és költséghatékony
Rating: 5 (99 reviews)

Műszaki adatok

Ez egy egyszerű és költséghatékony tengelykapcsoló nagy nyomatékú alkalmazásokhoz

Az ütésállóság, a rezgéscsillapítás és a változó terhelésekhez való alkalmazkodóképesség fokozott védelmet nyújt a berendezés számára

A gyors telepítés és eltávolítás időt és erőfeszítést takarít meg

Ultra hosszú élettartam

Egyszerű szerkezet és könnyű karbantartás

Alacsony telepítési követelmények és sokféle kivitel

A szerpentin rugós tengelykapcsolók beépítési pontossági követelménye alacsonyabb, mint az általános tengelykapcsolóké

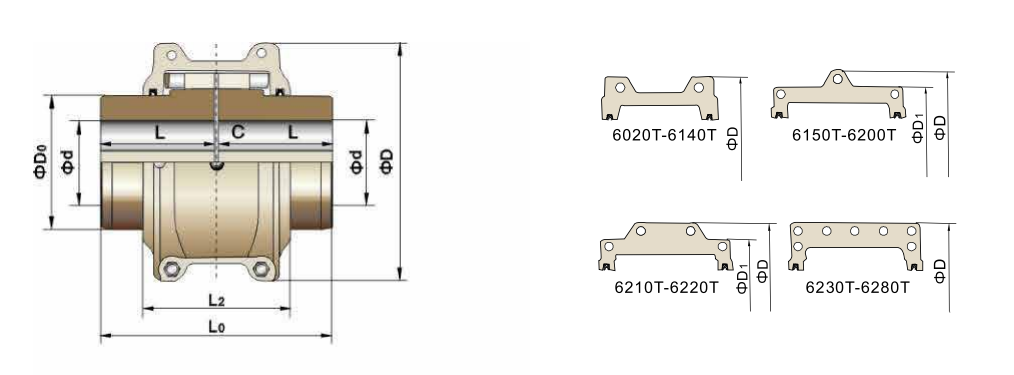

Modell	Névleges nyomaték/ Tn N. M	Engedélyezett sebesség/N fordulat/perc	Maximális tengelyfurat L mm	Axiális hossz L mm	Hossz L0 mm	L2 mm	D mm	D0 mm	Tér C mm	Súly (nincs lyuk) kg	Tehetetlenségi nyomatékI Kg.m2	Olajtöltés kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Leírás

Ez egy egyszerű és költséghatékony tengelykapcsoló nagy nyomatékú alkalmazásokhoz.

A Jiangsu RSK szerpentinrugós rácsos tengelykapcsoló egyesíti a fogaskerekes tengelykapcsolók nagy nyomatékkapacitását a rugalmas tengelykapcsolók rugalmasságával, így egyszerűbb és ideálisabb megoldás a közepes és nehéz tengelykapcsolók között. Gyorsan szétszerelhető kialakítása teljesen kiküszöböli a beszerelési és eltávolítási nehézségeket, így gazdaságosabb és megbízhatóbb kapcsolási megoldást kínál.

Az ütésállóság, a rezgéscsillapítás és a változó terhelésekhez való alkalmazkodóképesség fokozott védelmet nyújt a berendezés számára.

Az RSK szerpentin rugós tengelykapcsoló fogfelületei több ívelt felületből állnak, amelyek lehetővé teszik, hogy az érintkezési felület a terhelés változásának megfelelően változzon. Ez a kialakítás lehetővé teszi, hogy a tengelykapcsoló jobban ellenálljon a terhelési hatásoknak és a változó terheléseknek, nagyobb biztonságot biztosítva indításkor vagy egyenetlen terhelési körülmények között. Ezenkívül a rugó rugalmas átvitele jelentős mennyiségű rezgési erőt nyel el. Csillapító hatása több mint 36%-kal csökkenti az ütközési rezgéseket, így igazi lökés- és rezgésszűrő az erőátviteli rendszerek számára.

A gyors telepítés és eltávolítás időt és erőfeszítést takarít meg.

Az RSK egy vadonatúj, gyorsan szétszerelhető tengelykapcsolót fejlesztett ki a tengelykapcsolók beszerelésének és szétszerelésének nehézségeinek és hatékonyságának megoldására. Kúpos felületű interfészt alkalmaz, és több nagy szilárdságú csavart használ a homlokfelületen az erő kifejtésére, így tágulási és csatlakozási hatást is elér. Ez a kialakítás lehetővé teszi a szabad illeszkedést a telepítés során, miközben az interferencia-illesztés teljesítményét biztosítja, így az idő több mint 70%-át takaríthatja meg a hagyományos interferencia-illesztésű termékekhez képest.

Ultra hosszú élettartam.

A kúpos rugó nagy szilárdságú ötvözött acélból készül, és szigorú hőkezelési folyamaton esik át a kiváló merevség és rugalmasság elérése érdekében. A rugófelületet precíziós homokfúvással kezelik, hogy összenyomják a felületi réteg molekuláris szerkezetét, ami fokozott kopásállóságot és hosszabb élettartamot eredményez.

Egyszerű szerkezet és könnyű karbantartás.

Alacsony telepítési követelmények és sokféle kivitel.

A szerpentinrugós tengelykapcsolók beépítési pontossági követelménye alacsonyabb, mint az általános tengelykapcsolóké. A rugó szabadon lenghet a féltengelykapcsoló hüvely foghornyaiban, ami jelentős radiális, szög- és tengelyirányú eltéréseket tesz lehetővé a két tengely között. Mindaddig, amíg ezek az eltérések egy bizonyos tartományon belül maradnak, nem befolyásolják az erőátviteli teljesítményt, nem okoznak zajt és nem veszélyeztetik az élettartamot.
