Name: RSK Gyors össze- és szétszerelés Szerpentin rugós tengelykapcsoló
Rating: 5 (99 reviews)

Műszaki adatok

Ez egy egyszerű és költséghatékony tengelykapcsoló nagy nyomatékú alkalmazásokhoz

Az ütésállóság, a rezgéscsillapítás és a változó terhelésekhez való alkalmazkodóképesség fokozott védelmet nyújt a berendezés számára

A gyors telepítés és eltávolítás időt és erőfeszítést takarít meg

Ultra hosszú élettartam

Egyszerű szerkezet és könnyű karbantartás

Alacsony telepítési követelmények és sokféle kivitel

A szerpentinrugós tengelykapcsolók beépítési pontossági követelménye alacsonyabb, mint az általános tengelykapcsolóké

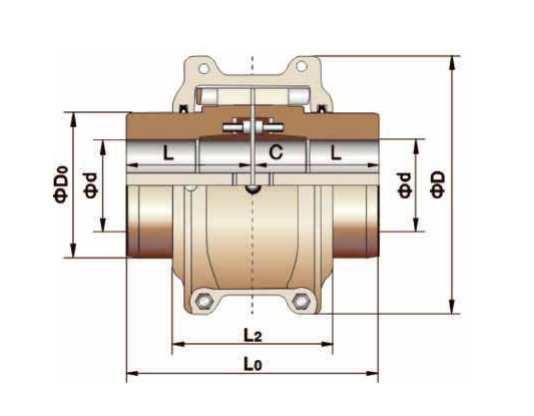

Modell	Névleges nyomaték/ Tn N. M	Engedélyezett sebesség/N fordulat/perc	Maximális tengelyfurat L mm	Axiális hossz L mm	Hossz L0 mm	L2 mm	D mm	D0 mm	Tér C mm	Súly (nincs lyuk) kg	Tehetetlenségi nyomatékI Kg.m ²	Olajtöltés kg
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Leírás

Ez egy egyszerű és költséghatékony tengelykapcsoló nagy nyomatékú alkalmazásokhoz.

A Jiangsu RSK szerpentinrugós tengelykapcsoló egyesíti a fogaskerekes tengelykapcsolók nagy nyomatékkapacitását a rugalmas tengelykapcsolók rugalmasságával, így egyszerűbb és ideálisabb megoldás a közepes és nehéz tengelykapcsolók között. Gyorsan szétszerelhető kialakítása teljesen kiküszöböli a beszerelési és eltávolítási nehézségeket, így gazdaságosabb és megbízhatóbb kapcsolási megoldást kínál.

Az ütésállóság, a rezgéscsillapítás és a változó terhelésekhez való alkalmazkodóképesség fokozott védelmet nyújt a berendezés számára.

Az RSK szerpentinrugós tengelykapcsoló fogfelületei több ívelt felületből állnak, amelyek lehetővé teszik, hogy az érintkezési felület a terhelés változásaitól függően változzon. Ez a kialakítás lehetővé teszi, hogy a tengelykapcsoló jobban ellenálljon a terhelési hatásoknak és a változó terheléseknek, nagyobb biztonságot biztosítva indításkor vagy egyenetlen terhelési körülmények között. Ezenkívül a rugó rugalmas átvitele jelentős mennyiségű rezgési erőt nyel el. Csillapító hatása több mint 36%-kal csökkenti az ütközési rezgéseket, így igazi lökés- és rezgésszűrő az erőátviteli rendszerek számára.

A gyors telepítés és eltávolítás időt és erőfeszítést takarít meg.

Az RSK egy vadonatúj, gyorsan szétszerelhető tengelykapcsolót fejlesztett ki a tengelykapcsolók beszerelésének és szétszerelésének nehézségeinek és hatékonyságának megoldására. Kúpos felületű interfészt alkalmaz, és több nagy szilárdságú csavart használ a homlokfelületen az erő kifejtésére, így tágulási és csatlakozási hatást is elér. Ez a kialakítás lehetővé teszi a szabad illeszkedést a telepítés során, miközben az interferencia-illesztés teljesítményét biztosítja, így az idő több mint 70%-át takaríthatja meg a hagyományos interferencia-illesztésű termékekhez képest.

Ultra hosszú élettartam.

A kúpos rugó nagy szilárdságú ötvözött acélból készül, és szigorú hőkezelési folyamaton esik át a kiváló merevség és rugalmasság elérése érdekében. A rugófelületet precíziós homokfúvással kezelik, hogy összenyomják a felületi réteg molekuláris szerkezetét, ami fokozott kopásállóságot és hosszabb élettartamot eredményez.

Egyszerű szerkezet és könnyű karbantartás.

Alacsony telepítési követelmények és sokféle kivitel.

A szerpentinrugós tengelykapcsolók beépítési pontossági követelménye alacsonyabb, mint az általános tengelykapcsolóké. A rugó szabadon lenghet a féltengelykapcsoló hüvely foghornyaiban, ami jelentős radiális, szög- és tengelyirányú eltéréseket tesz lehetővé a két tengely között. Mindaddig, amíg ezek az eltérések egy bizonyos tartományon belül maradnak, nem befolyásolják az erőátviteli teljesítményt, nem okoznak zajt és nem veszélyeztetik az élettartamot.
