RSK rácscsatlakozók szerelési útmutatója

A teljesítmény a csatolás nagymértékben függ a telepítés és karbantartás módjától. A rácscsatlakozókat úgy tervezték, hogy változtatás nélkül vízszintes vagy függőleges helyzetben is működjenek.

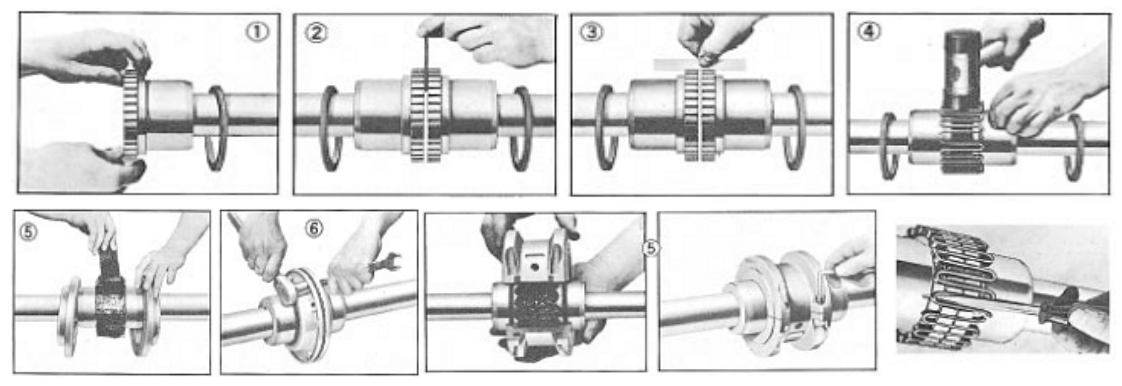

1. Szerelje fel a tömítéseket és a kerékagyakat
Tisztítsa meg az összes fém alkatrészt nem gyúlékony oldószerrel, és ellenőrizze az agyakat, tengelyeket és reteszhornyokat, hogy nincsenek-e sorja. Enyhén kenje be a tömítéseket zsírral, és helyezze a tengelyekre, mielőtt az agyakat felszereli. Szerelje fel az agyakat a megfelelő tengelyükre úgy, hogy az agy felülete egy síkban legyen a tengely végével, hacsak nincs másképp jelezve. Szállításkor húzza meg a csavarokat.

2.Rés és szögbeállítás

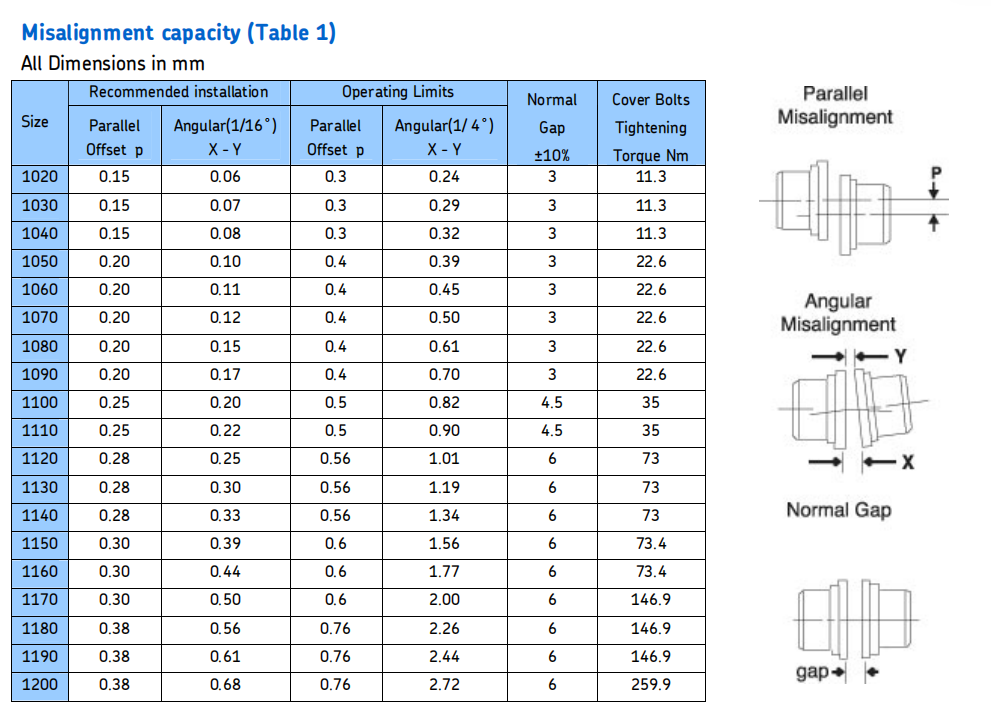

Az 1. táblázatban megadott rés vastagságával megegyező vastagságú távtartó rudat használva. Helyezze be a rudat az ábrán látható módon azonos mélységben 90°-os időközönként, és mérje meg a rúd és az agyfelület közötti hézagot tapintókkal. A minimális és maximális mérési különbség nem haladhatja meg az 1. táblázatban megadott szöghatárokat

3.Eltolási igazítás
Igazítsa úgy, hogy egy egyenes él négyzetesen (vagy a 2. táblázatban megadott határokon belül) feküdjön mindkét agyra, és 90°-os távolságokban is. A hézag nem haladhatja meg az 1. táblázatban megadott párhuzamos eltolási beépítési határértékeket. Húzza meg az összes alapcsavart, és ismételje meg a 2. és 3. lépést. Ha szükséges, állítsa be a tengelykapcsolót.

4. Helyezze be a rácsot
A rács behelyezése előtt töltse be a rést és a hornyokat meghatározott kenőanyaggal. Rögzítse a rácsot ugyanabban az irányban; ez biztosítja a megfelelő rácsérintkezést a fedél felében lévő nem forgó csapokkal. Enyhén húzza szét a rácsot, hogy áthaladjon a tengelykapcsoló fogain, és puha kalapáccsal rögzítse.

5. Csomagolja be zsírral és szerelje össze a fedeleket
Töltse fel a rács közötti és körülötte lévő tereket annyi kenőanyaggal, amennyire csak lehetséges, és törölje le a felesleges sima felületet a rács tetejével. Helyezze a tömítéseket az agyakra, hogy egy vonalba kerüljön a fedél hornyaival. Helyezze el a tömítéseket az alsó fedél felének karimájára, és szerelje össze a fedeleket úgy, hogy az egyezési jelek ugyanazon az oldalon legyenek. Nyomja be a tömítéseket ütközésig a tömítésekkel szemben, és rögzítse a fedél felét rögzítőkkel, húzza meg a táblázatban megadott nyomatékkal. Ügyeljen arra, hogy a tömítések a helyükön maradjanak a rögzítőelemek meghúzásakor.
