Fogaskerék tengelykapcsoló beszerelési útmutató

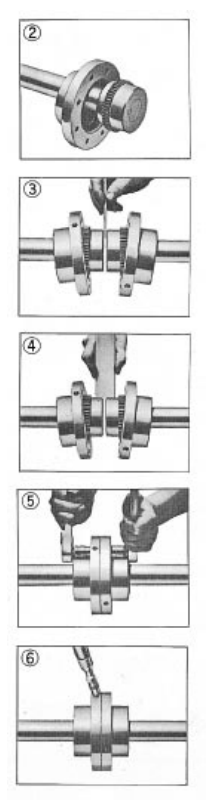

1. Szerelje fel a karimás hüvelyeket, tömítéseket és agyakat

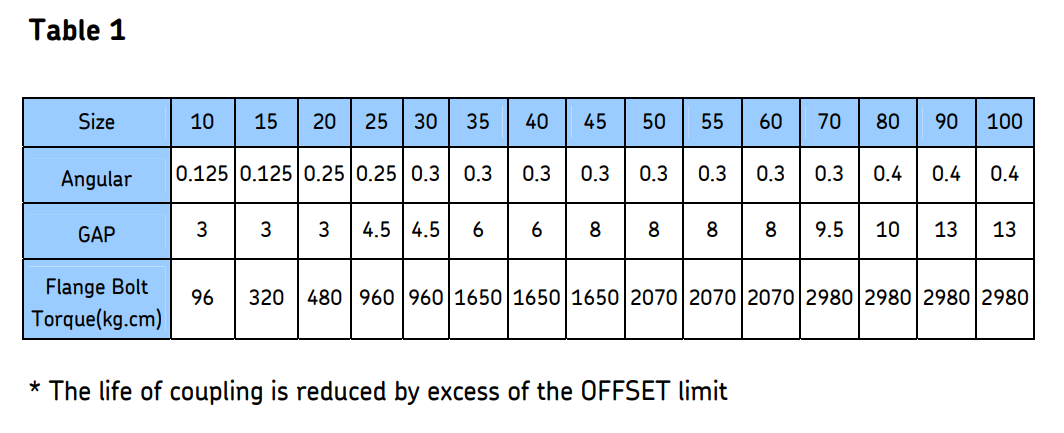

Tisztítsa meg az összes alkatrészt. Zsírozza meg a koronás fogaskerék fogait és az O-gyűrűt. Helyezze az O-gyűrűt a tengelyekre. Helyezze a karimás hüvelyeket tömítőgyűrűkkel a tengelyekre, és szerelje fel az agyakat a megfelelő tengelyekre. Tömítse le a reteszhornyokat a szivárgás elkerülése érdekében. Helyezze be a rögzítőcsavarokat és húzza meg. Helyezze el a berendezést hozzávetőlegesen a kerékagy-réshez igazítva, az 1. táblázat szerint.

2. Hézag és szögbeállítás

Használjon egy távtartó rudat, amelynek vastagsága megegyezik az 1. táblázatban megadott réssel. Helyezze be a rudat ugyanilyen mélységbe 90°-os osztásközönként, és mérje meg a rúd és az agy felülete közötti hézagot tapintókkal.

3. Eltolási igazítás

Igazítsa a tengelyt egy egyenes rúdhoz, 90°-onként ellenőrizze az 1. táblázatot. Ellenőrizze tapintókkal. Ügyeljen arra, hogy mérőórával ne lépje túl az eltolási határt.

4. Szerelje össze a tengelykapcsolót

Helyezze be a tömítést a karimák közé, és rögzítse a csavarokat úgy, hogy a kenőnyílás 90°-ban legyen. Húzza meg a rögzítőelemeket az 1. táblázatban megadott nyomatékkal.

5. Nagy méret (70-es méret felett)

Telepítse a csatolás mint fent. Távolítsa el az összes kenődugót, és tegyen az ajánlott zsírt a tengelykapcsolóba, amíg a felesleges kenőanyag át nem folyik a nyitott kenőnyíláson, majd dugja be. Töltse fel a zsírt túlcsordulásig a nyitott szemközti lyukban.
